Нюансы монтажа оборудования
Бытовые устройства для принудительной циркуляции воды потребляют не очень много электричества – обычные насосы требуют до 200 Вт, а вот мощные, с максимальным напором более 10 м, могут забирать более 1 кВт энергии.
Поэтому их вклад в общую силу тока цепи нужно учитывать. При этом необходимо помнить, что у таких приборов номинальная мощность превышает активную (потребляемую).
Также крупные насосы могут работать от 380 В. Но обычно они отапливают значительные площади, к которым подведены трехфазные электролинии и проблем с их подключением не возникает.
Если у насоса максимальная высота напора составляет или превышает 8 метров, то необходимо не забыть посмотреть тип его подключения к электроснабжению
Так как теплоноситель, проходя по системе, отдает энергию и остывает, то его температура в конце контура ниже, чем в начале. Поэтому лучше интегрировать насос в трубы ближе к входу в теплообменник, т.е. на “обратку”. Это увеличит срок службы прибора, так как сильно горячая вода хуже для металлических деталей, чем частично остывшая.
Место врезки необходимо выбрать в соответствии с правилами установки насосного оборудования, которые приведены в руководстве по монтажу. Для каждой модели существуют разрешенные варианты ориентации двигателя, которых нужно придерживаться.
Отопительный контур, как правило, проектируют с учетом физических законов, обосновывающих естественную циркуляцию, а внедряемый насос должен “помогать” потоку набрать необходимую скорость. Чтобы не ошибиться с ориентацией прибора, на его корпусе есть стрелка, показывающая направление напора.
Иногда возникают непредвиденные ситуации, связанные с отключением электроэнергии. В этом случае насос станет преградой на пути потока, а резкое замедление скорости или полная его остановка, скорее всего, приведет к закипанию и повреждению системы отопления. Чтобы этого не случилось, в месте врезки насоса организуют обводную трубу.
При отключении электроэнергии необходимо открыть кран на байпасе для пропуска потока. Также такая конструкция позволяет снять насос без слива воды
Еще один способ избежать проблем при отключении электричества – приобрести для насоса резервный источник электропитания. Если мощность устройства невелика и составляет не более 0,5 кВт, то лучшим решением будет комплект из аккумулятора и ИБП со встроенным стабилизатором.
При емкости батареи 200 Ач, прибор с мотором на 100 Вт сможет автономно работать около 20 часов.
Для более мощных насосов при необходимости длительного поддержания его работы в условиях отсутствия электричества придется приобретать генератор. Если нужно автоматическое включение резервной системы питания, то он должен поддерживать функцию автозапуска и работать в связке с автоматом выбора резерва.
3 Установка циркуляционного двигателя
Но есть и исключения. Когда установлен расширительный бачок открытого типа или мембранный на трубе подачи теплоносителя, то монтировать насос можно на любом участке трубы «обратки».
Эти данные вовсе не нужно принимать как правило. Позиция на трубе обратки рекомендуемая. Считается, что оборудование будет служить более длительное время, работая с охлаждённой водой, нежели на выходе с горячей.
С другой стороны, современные высокотемпературные насосы (до 110 градусов) могут устанавливаться и на трубе подачи, но параметры всей системы должны быть точно сбалансированы и настроены. Связано это с особенностями самой конструкции. Если мотор установлен за котлом, то в сильные морозы на максимальной мощности теплоноситель может вскипеть, поскольку такое оборудование разрежает жидкость. Возникновение подобной ситуации может привести к поломке системы в целом.
В связи с этим, если насос монтируется на трубе подачи, то нужно это делать подальше от котла, но до первого разветвления радиатора.
В больших системах отопления иногда есть две группы труб подачи, которые расходятся в противоположном направлении. В этом случае лучше устанавливать два циркуляционных насоса на каждое направление перед разветвлениями к первому радиатору.
Таким образом, определённых общих рекомендаций по установке мотора нет. Нужно подходить к каждому случаю индивидуально.
Выбрать и подключить циркуляционный двигатель для отопления частного дома или квартиры несложно
Главное, обращать внимание при этом на ключевые факторы, такие как производитель, тип насоса, мощность, производительность и другие данные
Подсоединить его уже к системе отопления несложно, схема довольно простая. Если оборудование сломается, поменять мотор тоже не окажется трудной задачей.
Лучшие насосы с «сухим» ходом для систем отопления дома
Конструкция подобных моделей предполагает наличие системы уплотнительных колец, ограничивающих контакт ротора с водой. Насосы с «сухим» ходом отличаются высоким КПД и экономичным потреблением электричества. Однако они требуют регулярного технического обслуживания и шумят при работе.
DAB ALP 2000 T
5.0
★★★★★
оценка редакции
100%
покупателей рекомендуют этот товар
Модель отличается бесперебойной работой в различных отопительных системах. Устройство использует в качестве теплоносителя воду или смеси с этиленгликолем. Технополимерное рабочее колесо, защита от коррозии и прочный корпус гарантируют низкую степень изнашиваемости основных узлов насоса.
Благодаря возможности выбора пониженной скорости вращения вала можно снизить уровень шумности аппарата и сэкономить на электричестве. Максимальная температура жидкости составляет 120 °C, напор — до 21 метра. Небольшие габариты насоса упрощают установку прибора в любой точке системы.
Достоинства:
- высокая производительность;
- температура жидкости допускается в пределах -15..+120 °C;
- стабильная работа;
- экономное потребление энергии.
Недостатки:
высокая цена.
DAB ALP 2000 T предназначен для установки в частных домах или малоэтажных зданиях. Высокий класс защиты и давление до 10 атмосфер обеспечивают стабильную работу насоса в разветвленной системе.
VALTEC VSB 04-15
4.9
★★★★★
оценка редакции
95%
покупателей рекомендуют этот товар
Главными особенностями модели являются низкий уровень шума и удобство монтажа. Корпус насоса выполнен из латуни и легко крепится к чугунному моторному блоку с помощью накидной гайки.
Максимальное давление аппарата составляет 10 атмосфер, пропускная способность — 0,7 кубометров в час.
Благодаря допустимой температуре окружающей среды от +4 до +50 °C, прибор можно установить не только в жилом, но и в придомовом помещении.
Достоинства:
- высокое давление;
- удобство установки;
- низкая стоимость;
- бесшумная работа.
Недостатки:
короткий кабель.
VALTEC VSB 04-15 неприхотлив к условиям эксплуатации. Его стоит приобрести для установки в загородном доме или хозяйственной постройке. Насос обеспечивает стабильную работу радиаторов и может быть подключен к системе «теплый пол».
JEMIX W15GR-18 A
4.8
★★★★★
оценка редакции
91%
покупателей рекомендуют этот товар
К особенностям модели следует отнести долговечность и удобство управления. Аппарат контролируется переключателем на клеммной коробке. Пользователю доступны три режима работы, позволяющие настроить функционирование насоса в зависимости от текущих потребностей.
Прибор работает от электрической сети 220 В и способен поднять воду на высоту до 18 метров. Чугунный корпус устройства и допустимая температура жидкости в 110 °C позволяют установить его в любой точке трубопровода.
Достоинства:
- долгий срок службы;
- простота регулировки;
- удобство монтажа;
- производительность — 30 л/мин.
Недостатки:
нагревание корпуса при работе.
Jemix W15GR-18 A станет прекрасным решением для частного дома или дачи. Простая настройка и высокая производительность насоса обеспечат стабильную циркуляцию теплоносителя.
Принцип работы

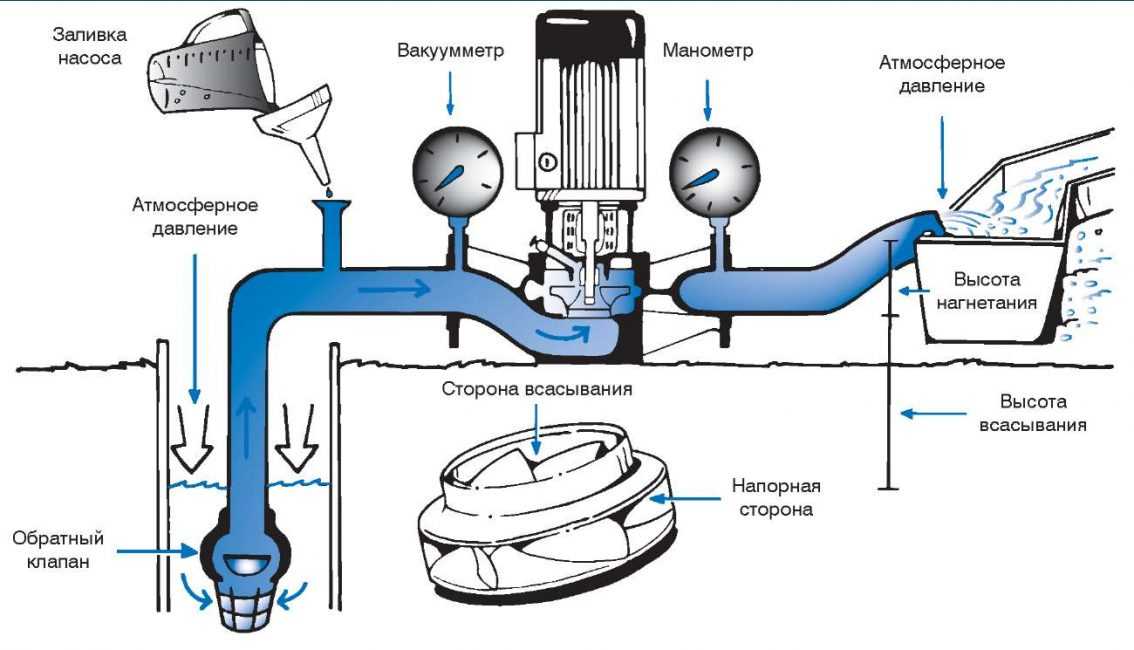

Схема работы
Принцип работы у водяных помп разных модификаций особо не отличается, однако конструкция и комплектация имеет свои нюансы.
При низком давлении вода переходит в специальный вакуумный отсек, откуда по патрубку мощным потоком вливается в шланг или трубу. Чтобы преодолеть сопротивление гидравлики, система должна обладать достаточной мощностью, чтобы давление было оптимальным для полноценной работы.
Разница в конструкции определяется способом создания вакуума:
- центробежные
- вихревые
- вибрационные
- дренажные
- циркуляционные
По расположению, относительно «зеркала» воды, также отличаются.
Выделяют две группы:
- Погружные, размещенные непосредственно в резервуаре с жидкостью
- Поверхностные, располагающиеся неподалеку от резервуара
Популярностью пользуются дренажные, скважинные, колодезные модели и мотопомпы.
Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) – Красивый вид, удобство и практичность
Особенности отопления двухэтажного дома
Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы
И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации
Основные схемы отопления
По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:
- Одно- и двухтрубная.
- С верхней или нижней разводкой.
- С горизонтальным или вертикальным расположением стояков.
- С естественной или принудительной циркуляцией теплоносителя.
- С магистральным или тупиковым движением теплоносителя.
Подключение системы к котлу
Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией
При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы. Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах
Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.
Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.
Выбираем схему отопления
Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.
Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.
Подсоединение труб к котлу
Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:
Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой.
Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно.
В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей
Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования.
