Утепление пола по лагам: материалы для теплоизоляции + схемы утепления

Виды и характеристики материалов

Утеплителем может выступать материал с теплопроводностью гораздо ниже, чем у материала, из которого сложена ограждающая конструкция. Нужен он для увеличения теплосопротивления стен, пола и крыши, чтобы лучше оградить внутреннее пространство жилого помещения от влияния факторов окружающей среды.

Характеристики теплоизоляционных материалов:

Теплосопротивление (Вт/м*К) – основной параметр теплоизолятора. Выражается в виде коэффициента, определяющего количество тепла в ватах, пропускаемого изолятором толщиной в метр при разнице температур с двух сторон равной ΔT. С его помощью рассчитывается требуемая толщина теплоизоляции.
Паропроницаемость – способность пропускать водяной пар, способность материала «дышать». Это необходимо для отвода лишней влаги изнутри конструкции перекрытия или, наоборот, для полной изоляции.
Влагопоглощение – определяет, насколько материал способен впитывать влагу. Чем больше этот параметр, тем больше шансов, что теплоизолятор со временем накопит влагу и потеряет часть своих свойств, ведь жидкость отлично проводит тепло.
Плотность – чем плотнее материал, тем тяжелее будет слой теплоизоляции, однако очень низкая плотность может означать слабую прочность, что в некоторых ситуациях критично.
Прочность – способность выдерживать нагрузки. Это может быть усилие на сжатие или на разрыв. Менее прочные материалы требуют возведения каркаса, опорной конструкции, с помощью которой он будет удерживать и который примет на себя большую часть нагрузки. Прочные используется без таких ухищрений, сплошным слоем, что в принципе предпочтительней.

В отличие от стен пол – это горизонтальная поверхность, так что не обязательно жестко крепить теплоизолятор к нему, достаточно насыпать его слоем требуемой высоты. Что дополнительно расширяет список доступных материалов.

В дополнение к этому теплоизолятор должен быть безопасным. Это касается и пожарной безопасности, и биологической, он должен обладать по возможности минимальной токсичностью.

В таблице представлен список теплоизоляционных материалов, которыми можно утеплить пол в жилом помещении.

	Плотность, кг/м3	Тепло-проводность, Вт/м*К	Паро-проницаемость, мг/мчПа	Влаго-поглощение, % от объема в сутки	Прочность при 10% деформации МПа
Пенополистирол	15-25	0,035-0,041	0,012	3	0,05
Пенополистирол	35-50	0,018-0,025	0,012	2	0,16
ЭППС	33-38	0,028	0-0,005	0,2	0,25
ЭППС	38-45	0,030	0-0,005	0,2	0,50
Пеноизол	10-35	0,035-0,047	0,21-0,24	10,5-20	0,2
Минеральная вата	75	0,36	>0,3	—	<0,06
Минеральная вата	100	0,38	>0,3	—	<0,06
Минеральная вата	150	0,42	>0,3	—	<0,06
Плита каменной ваты	140	0,039	>0,3	—	0,03
Пробковая плита	220-260	0,043			1,50
Эковата	30-75	0,032-0,041	0,3	—	—
Фольгированный утеплитель на основе вспененного полиэтилена	44-74	0,037-0,051	0,001	0,35-0,7	0,035
Полистиролбетон	200	0,07	0,085	—	0,70
Полистиролбетон	500	0,14	0,075	—	2,00
Керамзитобетон	350	0,15-0,45	—	<50	5-7,50

Как видно характеристики материалов существенно разнятся, за исключением предельно малой теплопроводности. Выбрать подходящий можно исходя из конструкции пола, межэтажных перекрытий, допустимых вариантов укладки и т.д. Для каждого типа перекрытий лучше использовать свой способ утепления, под который уже проще выбрать один или несколько определенных теплоизоляционных материалов.

Варианты утепления пола и инструкции по их выполнению

Варианты утепления пола

Порядок утепления пола первого этажа будет меняться в зависимости от того, присутствует ли снизу подвал или цоколь.

Если есть подвал

Схема утепления пола над межэтажным перекрытием

Если вы не хотите разбирать пол либо же намереваетесь создать максимально качественную теплоизоляцию, используйте способ, суть которого сводится к утеплению потолка подвала.

Первый шаг. Расстелите и зафиксируйте влагонепроницаемую пленку. Укладывайте полосы пленки с 10-15-сантиметровым нахлестом. Стыки обязательно проклеивайте скотчем.

Второй шаг. Приколотите к гидроизолированной поверхности рейки обрешетки. Ширину реек и шаг их размещения подбирайте в соответствии с параметрами используемого утеплителя.

Гидроизоляция потолка

Третий шаг. Уложите плитный либо рулонный утеплитель в пространство между рейками. Для фиксации теплоизоляции используйте проволоку либо же набейте поперечные рейки.

Четвертый шаг. Прибейте к рейкам элементы настила (доски либо OSB).

Утепление потолка

После изоляции подвала можно переходить непосредственно к утеплению пола.

Первый шаг. Уложите лаги и прикрепите к ним черепные бруски.

Уложите лаги и прикрепите к ним черепные бруски

На зафиксированные бруски уложите деревянные доски либо OSB. Настил должен быть таким, чтобы на стыках элементов не было даже незначительных щелей.

Второй шаг. Укройте настил пола гидроизоляционной пленкой.

Третий шаг. Уложите поверх пленки выбранный утеплитель. Прибейте к основанию опорные лаги.

Укладка тепло- и гидроизоляцииУкладка тепло- и гидроизоляции

Четвертый шаг. Сделайте еще один настил из ОСБ или досок. Зазор между настилом и утеплителем должен составлять порядка 10 мм.

Алгоритм утепления пола

Если подвала нет

При отсутствии подвала либо цоколя работа по утеплению пола пройдет легче и быстрее. Если упомянутых помещений нет, то пол, как правило, располагается непосредственно на грунте либо же на фундаменте.

В такой ситуации последовательность утепления будет следующей.

Первый шаг. Демонтируйте настил пола в случае его наличия, чтобы получить доступ к фундаменту или грунту. Если пол сделан по грунту, тщательно выровняйте землю.

Второй шаг. Насыпьте на основание керамзит 10-15-сантиметровым слоем. Такая засыпка будет обеспечивать дополнительную теплоизоляцию.

Насыпьте на основание керамзит

Третий шаг. Укладываем армирующий слой. Необходимую жесткость обеспечит обыкновенная сетка-рабица. Уложите ее на основание.

АрмированиеМаяки под стяжку

Четвертый шаг. Сделайте новую стяжку.

Стяжка

Пятый шаг. Укройте застывшую стяжку влагоизоляционной пленкой.

Шестой шаг. Прибейте к основанию рейки обрешетки.

Седьмой шаг. Уложите выбранный теплоизоляционный материал в пространство между рейками.

Утепление бетонного пола

Восьмой шаг. Смонтируйте доски настила и выполните финишную отделку на свое усмотрение.

Укладка теплого пола на Пеноплекс

Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше. На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).

Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм

Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм

В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.

Можно применять Пеноплекс под теплый водяной пол без проблем

Чтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:

Пластиковыми клипсами, которые загоняются в утеплитель. Но толщина прутьев сетки не менее 4 мм.
Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
Специальные гарпунные скобы.
Специальные шины, но они дорогие.
Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.

После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.

Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.

https://youtube.com/watch?v=sZfkUVlJ93M

Выбор материала

Также популярностью пользуется утепление напылением, которое создается при помощи специального оборудования. Для частного дома отлично подойдет керамзит. Этот материал отличается экологичностью, натуральностью, невысокой ценой и прекрасной теплоизоляцией. При выборе утеплителей нужно руководствоваться следующими критериями:

Плотность. Этот показатель должен быть высоким, поскольку он позволяет удерживать тепло в большом количестве.
Прочность. Можно определить ее уровень тестом на сжатие и изгиб.
Теплопроводность. Этот критерий напрямую связан с качеством сбережения тепла. Следует выбирать материалы с самым невысоким коэффициентом теплопроводности.
Влагопроницаемость. Чем больше этот показатель, тем скорее произойдёт ухудшение теплоизоляции. Уплотнитель, наполненный водой, не может качественно удерживать тепло.
Долгий срок службы. Стоит отдавать предпочтение наиболее долговечным моделям, в целях экономии.
Экологичность. В частном доме лучше пользоваться только безопасными уплотнителями, так как покрытие для пола не гарантирует надежной защиты от токсичных элементов.
Вес поверхности не особенно важен. В отличие от многоэтажного дома, тут не нужно бояться высокой загруженности, как на областях между этажами.

Виды пола

В домах из древесины используют два вида полов: бетонный и деревянный.

Второй вариант подразделяется на две категории:

доска для пола, клееная древесина;
паркетная доска и ламинат.

Бетонный пол можно сделать своими руками без привлечения специалистов. Есть два варианта укладки бетона: по грунту и на лаги. Наиболее распространенным является первый вариант.

Все работы выполняются в несколько этапов:

Следующим шагом является заливка пола бетонной стяжкой. Если устанавливается теплый пол, то смонтировать его необходимо именно на этой стадии.

Деревянный пол, как и бетонное покрытие, тоже имеет несколько слоев:

насыпной пол (черновой);
слой гидроизоляции;
слой теплоизоляции;
чистовое покрытие.

Утепление пола ППУ (видео)

Двойные полы

Эффективный вариант утепления. Черновой пол используется в качестве первого слоя (неотесанные доски, которые прикрепляют к балкам). Не должно быть никаких щелей.

Постарайтесь плотно подогнать друг к другу все доски. Чистовой настил монтируется сверху. Подойдет даже финишное покрытие из декоративных материалов.

Нередко вместо черновой основы задействуют разнообразные напольные настилы: тисненые или гладкие покрытия с высоким уровнем теплоизоляции.

Упомянутый материал не скапливает мусор. Пыль и соринки можно удалить с него пылесосом или смести. Покрытие нужно приклеить к полу при помощи клейкого вещества. Клеить нужно отдельными полосами. Не забудьте проклеивать и стыки.

Утепляем пол ДВП

Для утепления пола иногда применяются стандартные ДВ плиты. Такие плиты можно положить под доски чернового покрытия или под финишный настил (ламинат, паркет, линолеум, ковролин и др.).

Главное – действуйте аккуратно и выполняйте укладку поэтапно. Соблюдайте соосность стыков, избегайте образования щелей.

Вид плит может быть разным:

ПТ-100;
М-20.

Эти варианты не позволят проникнуть холоду в дом. ДВП для утепления можно использовать в сочетании с другими теплоизоляторами. Например, с минеральной ватой.

Способы утеплить деревянный пол

Каким будет утепление пола, зависит от конструкции самого дома. Он ведь может быть построен на разных типах фундамента (свайный, ленточный, на бетонной плите), иметь низкое подполье, или под первым этажом будет подвал. Да и многое зависит от того, когда делается утепление – при строительстве дома или при эксплуатации давно построенного. Тем не менее, есть несколько общих вариантов, о них дальше и пойдёт речь.

Низкое подполье

Встречается достаточно часто, особенно в старых домах и дачах. Классический способ выполнения работ приведён ниже:

Провести демонтаж старого пола

Если потом планируется повторно использовать доски, то снимать их надо осторожно, при этом пронумеровать, чтобы в последующем легче было восстановить покрытие.
Выполнить осмотр несущих конструкций (они называются лаги), если есть повреждённые, гнилые элементы, то их надо удалить и заменить на годные.
Обработать все лаги антисептиком.
Набить вдоль лаг с обеих сторон по нижней кромке брусок (он называется черепной) сечением 30 мм.
Нарезать доски по ширине расстояния между лагами (подойдут обычные, не обрезные), пропитать антисептиком и уложить на черепной брус. Их длина составит 50-70 см, причём они не должны лежать впритык к лагам

Таким образом закрывается всё свободное пространство. Черновой пол готов.
Поверх готового чернового пола укладывается пароизоляция. Как правило – это плёнка, пропускающая влагу с одной стороны, а с другой нет. Её назначение – позволять пару уходить из утеплителя, но препятствовать его проникновению из грунта. Плёнка закрепляется степлером.
Уложить (поверх пароизоляции) выбранный утеплитель, сверху также закрыть плёнкой. Но в некоторых случаях, по экономическим соображениям или исходя из условий применения, её сверху не укладывают.
Уложенный утеплитель должен располагаться в 2-3 сантиметрах от нижней кромки деревянного настила (чистового пола). Если это не получилось, то поверх лаг набивают дополнительные бруски, которые позволят выполнить данное требование. Если зазора не будет, то доски пола без нужной вентиляции впоследствии начнут гнить.
Утепление готово, поверх укладывается финишное покрытие – доски, ламинат, паркет и т.п.

Утепление пола в деревянном доме снизу

Такая ситуация встречается, если снизу располагается подвал или утеплять приходится второй этаж. Все работы выполняются аналогично, но в обратной последовательности. При таком порядке выполнения работ нет необходимости разбирать чистовой пол.

В верхней части лаг набивается черепной брусок. К нему крепится пароизоляция, и затем укладывается теплоизолятор. Он нарезается таким образом, чтобы вставал «враспор» и не выпадал. Дополнительно для его закрепления на лаги можно набить небольшие гвоздики.
Полотно пароизоляции степлером крепится к лагам, и затем всё зашивается вагонкой или листовым материалом, например фанерой.

Если пол настелен на бетонном основании

В этом случае утепление выполняется двумя способам: на лагах, как описано выше, или сделав бетонную стяжку.

1. Стяжку изготавливают так:

грунтуется бетонное основание;
делается гидроизоляция. Обычно для этого поверх основания укладывают полиэтиленовую плёнку. Её листы располагают внахлёст друг с другом, места стыков крепят скотчем;
укладывается теплоизолятор, лучше всего подходит «Пеноплэкс«;
делается ещё один слой гидроизоляции;
размещается (поверх плёнки) армированная сетка таким образом, чтобы впоследствии располагаться примерно в середине стяжки, толщина которой обычно составляет не менее 70 мм;
заливается бетон поверх готового «пирога». Стяжка готова.

2. Утепление на лагах выполняется следующим образом:

деревянные бруски крепят к бетонному основанию, они выступают в роли лаг;
поверх укладывается гидроизоляция, а затем утеплитель;
сверху можно монтировать чистовой пол.

Бетонная стяжка

Бетонный пол в гараже своими руками – конструкция и толщина стяжки зависит от типа фундамента гаража. Для плитного фундамента достаточно тонкой финишной стяжки по армирующей сетке. Если пол земляной и неровный, то процесс сложный. Вначале нужна черновая стяжка по сетке, а потом финишное покрытие.

Как рассчитать бетонную стяжку

Стяжка под бетонный пол в гараже предусматривает укладку нескольких слоев:

подушка из песка и гравия, слой 10 см;
черновое бетонирование;
установка паро- и теплоизоляции;
монтаж гидроизоляции;
армирование.

Как подсчитать ширину каждого слоя:

выбираем отметку высоты всего бетонного покрытия, от него вниз и будем высчитывать глубину котлована;
минимум 20 см – это армированная бетонная стяжка;
изоляционные слои – пять сантиметров;
черновой слой бетона – 15 см;
подушка из песка и щебня – 10 см.

Средняя толщина бетонной стяжки для гаража – 50 – 60 см, многое зависит от типа грунта. На влажных пучинистых грунтах ширину первого слоя песчано-гравийного, необходимо увеличить.

Теперь от нулевой отметки нужно вырыть котлован под фундамент на нужную глубину. Если планируется устройство смотровой ямы, то ее габариты также следует высчитывать сразу. Смотровую яму обустраивают до заливки бетонной стяжки на стадии рытья котлована.

Котлован для стяжки

Снимаем плодородный слой и роем котлован на расчетную глубину. Далее, тщательно утрамбовывая каждый, засыпаем слои подушки из песка и гравия по 5 см каждый

Важно предусмотреть небольшой уклон для стока воды – до 2 сантиметров

Бетонирование

Бетон можно приготовить самостоятельно в бетономешалке или сразу купить готовый с антиморозными и гидроизоляционными присадками. Если решено делать бетон самостоятельно, то пропорции для пола такие:

цемент М150, песок, щебенка — 1к 3,5 к 5,5;
цемент М200 — 1 к 2,8 к 4,8.

Но удобней сразу по опалубке заказать бетоновоз, экономия при самостоятельном замесе невелика, а качество раствора низкое.

Готовим котлован к заливке бетона:

трамбуем землю, обязательно проверяем плоскость пола по уровню, уклон – 2 см;
на дно укладываем слой глины, лучше жирной;
насыпаем гравийную и песчаную подушку;
укладываем гидроизоляцию (полиэтилен или армированную пленку). Пленка должна заходить на стенки котлована минимум на 10 см;
выставляем маяки для уровня черновой стяжки;
заливаем черновой бетон, выравниваем правилом. Стынет два дня;
грунтуем черновую стяжку и укладываем рубероид;
теперь выставляем армирующую сетку по маякам (диаметр проволоки для армирования 12 мм);
заливаем бетонной смесью – пропорции – на 1 часть цемента 3,5 песка;
чтобы стяжка сохла равномерно, и не было трещин, через каждые 12 часов смачиваем бетон водой;
потом еще раз грунтуем и покрываем стяжку тонким слоем цемента (примерно 0,5 см).

Заливаем бетонный пол в гараже от самой высокой точки в один заход, разравниваем от дальней стенки, продвигаясь к воротам гаража. Чтобы стяжка хорошо схватилась, накройте ее полиэтиленом. Через полчаса после заливки можно аккуратно затереть все неровности и наплывы на полу деревянной малкой.

Если предусмотрен монтаж водяного теплого пола, то трубы монтируются в армированную стяжку.

Финишное выравнивание бетонного пола в гараже

Выровнять бетонный пол можно несколькими способами:

шпатлевка полимерная с кварцевым песком;
шлифовка;
фрезерование;

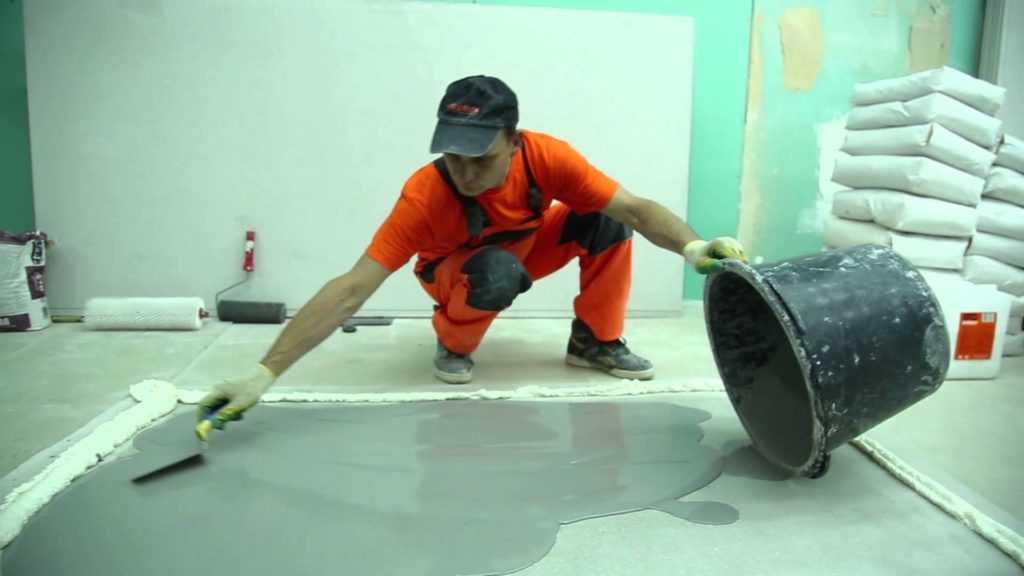

растекающийся наливной пол (слой 15 мм), подходит для укладки электрического теплого пола в гараже.

Дешевле выравнивать пескобетоном, а не готовой смесью наливной пол. Смесь для выравнивания готовим частями, по мере использования.

Обеспыливание цементной стяжки

Специальные укрепляющие минеральные и полимерные пропитки для бетона образуют на поверхности прозрачную твердую пленку, и гарантирует прочность и долговечность цементной стяжки.

Если не планируется для финишной отделки керамическая плитка или другое покрытие, то такую пропитку на стяжку необходимо нанести обязательно.

Органические пропитки для бетона:

на основе акрила – самые доступные и практичные покрытия;
полиуретановая пропитка – отличная устойчивость к влаге и прочность;
эпоксидная пропитка – стойкая и недорогая.

Пропитка наносится разливом по поверхности и впитывается примерно час, нужно смотреть инструкцию к каждому такому материалу.

В качестве финишного покрытия может использоваться керамическая плитка, камень, керамогранит и водоотталкивающие краски. Выбор отделки зависит только от материальных возможностей владельца гаража.

Какой утеплитель для пола выбрать―рекомендации
