Котел валиант инструкция по применению

Особенности котлов Вайлант

Газовые модели серии ECO имеют в своей конструкции газовый конденсатор. Они полностью соответствуют требованиям класса А по энергоэффективности. Поэтому их эксплуатация способствует значительному снижению уровня потребления электричества (до 20 процентов), газа (до 30 процентов) и воды (до 55 процентов).

Обратите внимание! Высокая стоимость не является причиной отказа от покупки котла Вайлант. Из-за повышенной энергоэффективности продукция легко окупает себя за 2-3 сезона отопления

Эксплуатация оборудования от немецкого бренда способствует снижению выбросов углекислого газа на 97 процентов. Причиной тому является принципиально новый теплогенератор, обеспечивающий качественную фильтрацию продуктов сгорания.

На выбор потенциального покупателя представлено огромное количество газовых аппаратов напольного и настенного типа. Оба вида особо востребованы на рынке, так как характеризуются широким диапазоном применения

Еще одной важной особенностью является компактность. Это позволяет легко интегрировать прибор даже в помещения с небольшой площадью

Советы специалистов

Есть несколько советов специалистов, которые стоит принять во внимание. В частности, ряд советов касается профилактики и начальному использованию котла

Рекомендации:

• модель должна соответствовать запросам отопительной системы;
• подключение должно производиться строго по инструкции;
• любые небольшие отклонения от рабочего цикла должны сразу проверяться;
• перед первым рабочим запуском должна проводиться диагностика;
• установкой оборудования занимаются профессионалы, в противоположном случае могут возникнуть неполадки еще во время первых рабочих циклов.

У большинства пользователей при эксплуатации возникают вопросы, на которые могут ответить только специалисты. Также на каждый вопрос есть ответ, который позволяет решить проблему. Советы:

1. При отсутствии реакции на включение воды и наборе звуков, которые исходят из самого оборудования, стоит проверить линию подачи газа, а также газовый счетчик.
2. При прыжках давления, которые происходят из-за расширительного бака, его можно просто накачать.
3. При неправильной работе датчика давления выскакивает ошибка F75. Для устранения можно просто прижать кран подачи.
4. При переменном отключении оборудования и подачи то горячей, то холодной воды стоит настроить минимальный размер давления.
5. При задержках в переключении котла с одного режима на другой и звуках, которые похожи на бульканье, требуется выкачать лишний воздух.
6. Кроме воды, можно применять только теплоноситель, специально подобранный под котел. Других жидкостей быть не должно.
7. При полной остановке оборудования и затухания панели требуется проверить предохранители.
8. При мигании значка с пламенем и отсутствии включения требуется прочистить фильтры и проверить датчики.
9. Если имеется хороший напор холодной воды, но горячая идет плохо, то потребуется проверить и сменить теплообменник.

Стоит учесть еще один нюанс. По заводским настройкам устанавливается максимальное значение (не всегда, но часто). При наличии меньшей площади стоит уменьшить мощность. Эта процедура должна быть проведена после подключения при первой диагностике.

На дисплее могут высвечиваться разные коды ошибок, но, при этом, проблема бывает комплексной. Высвечивается та ошибка, которая мешает перейти оборудованию в рабочий режим.

После выявления недостатков требуется их устранение. Дальше проводится полный осмотр оборудования и настройка. После этого запускается диагностика, которая должна проверить все режимы и возможности котла.

Только после всех указанных процедур можно запускать оборудование в работу

Также важно после ремонта или устранения неполадок произвести чистку, которая необходима

Есть важный нюанс. При нерегулярном обслуживании котла могут возникнуть проблемы с фильтрами, а также дымоходом. Именно поэтому процедура обслуживания подразумевает под собой не только смену деталей, но и полное приведение техники в порядок.

Чаще всего все проблемы при работе отображаются на дисплее. По этим указателям и требуется ориентироваться в первую очередь.

Котёл вайлант просто не включается

Если дисплей котла не горит, при этом Вы точно уверены, что он надежно подключен к электросети, то вероятнее всего произошла поломка платы. К сожалению, программой самодиагностики не фиксируются внутренние ошибки работы платы и в случае повреждения котел просто потухнет. Достаточно часто эти повреждения можно увидеть визуально при осмотре платы.

У нас есть все необходимое для восстановления плат котлов серии TEC и MAX. Вот пример ремонта одного подобного случая (на плате сгорел модуль питания):

Ремонт был осуществлен в течение дня и плата передана довольному клиенту.

Vaillant – это качественная и надежная техника, но поломки электроники все равно иногда случаются. Плата котла – один из самых дорогостоящих его элементов, поэтому обращаясь к нам клиенты экономят внушительную сумму денег

Мы занимаемся ремонтом уже давно и все запасные части всегда есть в наличии, а ремонт занимает минимум времени, что особенно важно когда поломка произошла в отопительный период

Если Вы — обладатель газового котла Вайлант, не ждите, пока что-то сломается, чтобы изучить коды ошибок. Кто предупреждён, тот вооружён.

Ведь газовый котёл – техника сложная, от грамотных действий, в случае ЧП, будет зависеть, как в дальнейшем будет работать котёл Вайлант.

Неисправности чаще всего требуют профессионального подхода, но что-то можно сделать и самостоятельно.

Каждый котёл Вайлант имеет систему диагностики, входящую в состав электронного блока. Информация о состоянии агрегата выводится на ЖК-дисплей в виде кода (в т. ч. и о прошлых ошибках).

До прихода специалиста можно своими силами оценить работоспособность прибора:

• Все подводящие и отводящие соединения проверить на герметичность (сюда включаются отводы угарного газа, конденсата и ГВС).
• Проверить: нет ли загрязнений в камере пониженного давления.
• Проверить всю электрическую подводку: плотно ли сидят разъёмы и штекера.
• Отвод конденсата и сифон проверить на наличие солевых и известняковых отложений. В случае необходимости — очистить.

Осмотрите газовую горелку – она чаще всего забивается нагаром. Очищать так же нужно внутренние стенки рабочих камер и дымоходов. В газовом оборудовании копоти бывает не очень много, так что больших трудностей у пользователя не будет.

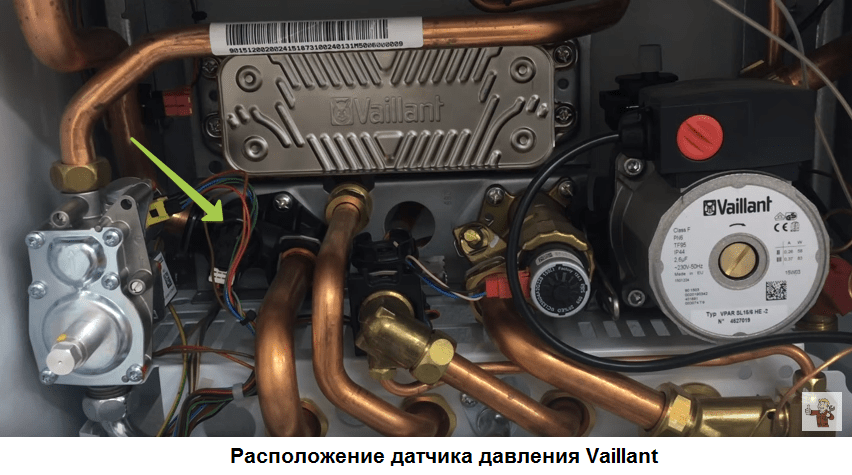

Ошибка f75 vaillant методы устранения

Так как причинами неисправности может быть недостаточное давление в системе или воздух – следует подпитать систему и запустить программу обезвоздушивания (контрольная программа P.0).

Ошибка сбрасывается кнопкой сброса “Reset” (перечеркнутое пламя), либо выключением и включением котла.

Еще одной причиной может быть расширительный бак, если он подключен к подающей линии, то мембрана может гасить колебания. Также, для исключения его влияния следует провести его обслуживание – проверить давление воздушной камеры расширительного бака и при необходимости подкачать. Обслуживание расширительного бака обязательно нужно проводить предварительно слив воду с котла.

Если простые действия не помогают, вероятнее всего придется снять и произвести осмотр циркуляционного насоса. Если в ходе осмотра есть существенный износ, наличие отложений накипи и грязи, вероятнее всего его придется заменить.

Еще одной причиной может быть автоматический байпас (устройство, которое служит для защиты насоса в случае возрастания гидравлического сопротивления системы отопления). В нем есть подпружиненный клапан, который в случае залипания (попала грязь или накипь) остается в приоткрытом положении.

Пожалуй, мы рассмотрели все возможные причины появления ошибки F75 и варианты ее устранения. Иные нестандартные случаи нужно рассматривать прежде всего в контексте предпосылок их возникновения. Что из себя представляет циркуляционный насос, как проводится его профилактика и ремонт можно посмотреть на видео ниже.

Другие неисправности и способы их устранения

Помните, что исправить ситуацию и вернуть рабочее состояние оборудованию можно только при наличии соответствующего опыта, знаний и запасных частей. Если не обладаете ни тем, ни другим лучше обратиться в сервисную службу и дождаться прибытия мастера. Неправильные действия не только не принесут необходимого эффекта, но и могут спровоцировать поломку и выход из строя других узлов и агрегатов котла.

Почему падает давление

Если не получается поднять давление, то проблема заключается в утечке теплоносителя. Она может быть как в самом котле, так и в отопительной системе. При наружном расположении труб и радиаторов поиск места протечки найти просто. Гораздо сложнее, если котел подключен к системе теплого пола.

Другой вариант может заключаться в неисправности клапана сброса. Если упало давление, советуем проверить узел, и удостовериться в работоспособности.

Растет давление

Причиной увеличения давления может быть открытый кран подпитки. Выяснить правильность предположения довольно просто. Постоянная подпитка понижает нагрев теплоносителя и является причиной падения температуры на выходе.

При такой ситуации должно произойти срабатывание клапана, который стравливает излишки ОВ в канализационную систему. Закипание теплообменника и резкое увеличение объема может стать причиной роста давления.

Для восстановления работоспособности оборудования рекомендуется провести сброс настроек до заводского уровня.

Не перезапускается

На самом деле причин, по которым котел отказывается перезапускаться довольно много. Рассказать обо всех не получится. Возникшая неполадка блокирует оборудование, и до ее устранения перезапуск не осуществится.

Но существуют некоторые моменты, о которых следует знать. Газовые котлы Vaillant зависят от правильной подачи фазы и нуля. Для исправления ситуации можно попробовать просто перевернуть вилку в розетке. Другой причиной отказа может быть засорение форсунок. Образовавшийся нагар не позволяет проходить требуемому количеству газа, и оборудование блокируется.

Почему газовые конденсационные котлы Вайлант сильно дымят

Стоит отметить, что дым из трубы является водяным паром. При нормальной настройке котла Vaillant такое явление не должно происходить. Но если такая ситуация возникла, то это может означать, что конденсация паров работает неправильно, пар не успевает осесть на стенках камеры.

Для решения вопроса следует снизить температуру в обратной линии. Это позволит увеличить разницу между температурой пара и камерой. Такое увеличение повысит эффективность процесса, и приведет к уменьшению пара в выводимых газах.

Как запустить самодиагностику

Система самодиагностики – это комплекс датчиков. Стоит учитывать, что они работают постоянно и отслеживают подключенные элементы. По этой причине принудительный запуск проверки не требуется. После запуска котла система диагностики активируется и при возникновении неисправностей Vaillant немедленно сигнализирует о проблемы, отображая на экране соответствующий код ошибки.

Неисправности и как их устранить

Появление той или иной ошибки на дисплее еще не означает о возникновении серьезных проблем. Электроника иногда воспринимает показания датчиков как сигналы об отказе или поломке того или иного узла. Поэтому обычно первым действием становится сброс ошибки и перезапуск котла.

Если ошибка появляется повторно несколько раз подряд, сомнений в неисправности больше не остается.

Рассмотрим пути решения наиболее часто возникающих проблем:

F 22

Отсутствие воды может свидетельствовать об остановке насоса (проверить контакты или состояние провода, заменить насос), возникновение проблем с краном подпитки или с самим датчиком.

F 28

Блокировка розжига происходит вследствие отсутствия положительного результата на попытки устройства поджечь газ на горелке. Наиболее вероятная причина — отказ элементов газовой арматуры, отсутствие газа в магистрали, попадание в газопровод воздуха и прочие проблемы с системой подачи газа.

F 29

Причиной прекращения горения газа чаще всего является прекращение подачи из газопровода, рециркуляция отработанных газов, снижающих способность газа к воспламенению, отказ трансформатора розжига. Как вариант, следует проверить состояние заземляющего электрода.

F 36

Эта ошибка возникает только на котлах с горелкой атмосферного типа и свидетельствует о попадании отработанных газов в атмосферу жилого помещения. Преобладающими причинами являются плохое состояние дымохода, отсутствие тяги (возникновение обратной тяги из-за внешних условий), слишком короткая труба дымохода. Нередко причинами оказываются слишком высокая температура в помещении или малый отступ от стен, сделанный при монтаже агрегата.

F 75

После 5 попыток не поднимается давление в системе. Причиной может быть как наличие воздуха в трубопроводах, так и отказ насоса. Как вариант, может быть ошибочно подключен расширительный бак к питающему трубопроводу или слабое общее давление воды в магистрали.

F28: причины появления, действия по устранению

• неисправность газового датчика;
• поломка реле давления газа;
• завоздушивание газопровода;
• низкое давление в газовой магистрали;
• поломка арматуры в узле подачи топлива;
• некорректная настройка подачи;
• отказ системы розжига – поврежден запальный кабель, трансформатор, штекер;
• неправильное заземление;
• нагар на датчике;
• поломка электронной платы, другие неполадки в электронном блоке;
• проблемы с электричеством — пониженное напряжение, скачки;
• неисправность стабилизатора (что такое стабилизаторы напряжения для котлов отопления);
• срабатывание пожарного крана.

Первоначально следует проверить положение газового крана – возможно, вы забыли его открыть. Если открыт, откорректировать настройки, проверить электрические контакты и заземление, почистить газовый клапан. Когда ошибка F28 котла Вайлант связана с поломкой платы, замену выполняет мастер.

Наиболее распространенные проблемы с оборудованием

F20/F22/23/24 (F10|F11) – перегрев.

Ошибки возникают при снижении объема теплоносителя в системе, резком повышении температуры, ее запредельной разницей на выходе и входе в Вайлант.

Рекомендация: залить в контур воду, доведя давление до нормы (2±0,5 бар). Произвести сброс и пустить котел. Повторное появление ошибки – свидетельство неполадки.

Вероятные причины

1. Протечка. Автономный контур – система замкнутая и закрытая: естественное испарение жидкости исключено. Убыль теплоносителя возможна только при механических повреждениях или нарушении герметичности. Проблемный участок трассы (прибор) найти несложно осмотром дома по признакам сырости, пятнам и разводам. Протечка редко возникает в самом котле Вайлант: чаще в местах соединения труб или радиаторах отопления.

2. Снижение скорости циркуляции. Теплоноситель перемещается медленнее, а горелка котла функционирует в заданном режиме. Отсюда перегрев и ошибка Вайлант. В чем причина?

• Теплоообменник
• Труба

Воздушная пробка. Определить и нивелировать такую проблему проще всего. Нужно проверить все радиаторы на степень нагрева: резкий перепад температуры на отдельных участках контура укажет на «виновника». Даже если стоят автоматические клапана, следует стравить вручную – они нередко отказывают при некачественной водоподготовке.

Насос. Ошибка перегрева котла вызывается остановкой прибора или снижением числа оборотов вала.

Насос котла Vaillant

В первую очередь проверяется питающее напряжение и выставленная скорость. Некорректная работа насоса Вайлант может быть следствием отложения солей на крыльчатке. Нужно демонтировать перекачивающее устройство, произвести частичную разборку и промыть. После пуска котла ошибка перегрева исчезает.

Теплообменник. Образование наслоений в его полости – одна из вероятных причин. Постепенное уменьшение диаметра канала негативно сказывается на циркуляции жидкости, отсюда перегрев котла Вайлант и ошибка.

Рекомендация: если на объекте имеется альтернативный источник тепла, прибор нужно снять и передать на сервисное обслуживание. Самостоятельная чистка неэффективна, и после пуска котел Вайлант может через месяц-полтора снова встать. Качественное ТО подразумевает заполнение полости теплообменного прибора агрессивной жидкостью, выдержкой не менее суток с последующей промывкой под напором. На месте этого не выполнить.

F26 (F07) – проблема с газовой арматурой.

Следует убедиться в целостности проводов и надежности контактов. Самостоятельно менять нецелесообразно – необходимо еще и грамотно настроить.

F27 – ошибка симуляции пламени.

Вероятная причина – датчик ионизации: замыкание проводов, загрязнение электрода, сырость. Если котел длительное время простаивал, нужно снять кожух и просушить (направленной струей теплого воздуха).

F28 (F04) – неудачный розжиг.

Причин появления такой ошибки много. Самостоятельно можно проверить лишь поступление газа на горелку котла, его давление, надежность сигнальных цепей и заземления. Остальные дефекты – в счетчике, магистральном фильтре, арматуре Вайлант, трансформаторе, электронной плате – должен определять специалист.

F29 – сбои котла, проблема с повторным розжигом.

Вероятные причины ошибки при автономной газификации: поломка редуктора, оледенение, выработка СУГ. Остальные неисправности идентичны F28, самостоятельно не определить.

F33 (F05) – некорректная работа вентилятора.

Ошибка вызывается его поломкой, отказом реле протока, неисправностью в электронном модуле котла. Если питающая и сигнальная линии не повреждены, нужно обратиться к специалисту.

F68 – неустойчивое пламя.

Вероятные причины

• Нестабильное давление в магистрали.
• Подсос воздуха. Если Вайлант работает на СУГ от баллонной группы, проверить все соединения.
• Проблема с датчиком ионизации котла. Его загрязнение может быть причиной ошибки F68: очистить от нагара.

• Газовый клапан котла Vaillant засорен
• Мусор в газовом клапане

Все остальное связано с некорректной работой газовой арматуры, горелки котла. Форсунки можно обслужить самостоятельно: пылесос, зубная щетка. Если и после этого ошибка Вайлант не пропадает, вызывать мастера.

– Не определяется давление больше 50 мбар.

Наиболее распространенные неисправности и их причины

Несмотря на истинное немецкое качество, как и любое другое оборудование, котлы Вайлант подвержены разного рода сбоям. Если всё-таки возникла та или иная проблема, то аппарат сообщает об этом владельцу методом вывода буквенно-цифрового кода на ЖК-дисплей, включая красную лампочку, о чем было сказано выше. У каждой ошибки свой код.

Если изучить тематические форумы, где владельцы котлов обсуждают их неисправности, то самыми популярными запросами являются такие:

• ошибка с кодом F22, обозначающая отсутствие воды в устройстве либо ее нехватка. Стоит проверить, не заклинило ли насос, надежно ли соединены кабеля насоса с датчиком давления воды, глянуть на сам датчик или на мощность насоса. Возможна еще слабая циркуляция воды;
• ошибка с кодом F28, при которой агрегат вообще не запускается. Причины могут быть разные: неправильно подключены ноль и фаза, перенасыщение газа воздухом, слишком низкий уровень давления газа, сломалась плата управления, котел неправильно заземлен, разрыв кабеля или ошибка подключения к газопроводу. Некоторые проблемы можно решить самому, глянув в инструкцию по эксплуатации. Например, проверить, открыт ли газовый кран или поменять в настройках котла давление газа на 5 мБар;

Ошибка F28 на дисплее котла

• ошибка с кодом F29, при которой постоянно гаснет пламя горелки, а новые попытки розжига неуспешны. Причины могут быть такие: неправильно заземлен газовый котел, сбои с подачей газа в самой газовой системе, неполадки с трансформатором розжига либо с газовым клапаном. Чтобы устранить эту проблему стоит проверить давление газа, оно может падать слишком низко или посмотреть, хватает ли воздуха для нормального горения топлива;
• ошибка с кодом F36 (Вайлант Atmo), при которой продукты горения выходят наружу. Такая проблема может возникать из-за плохой вентиляции в помещении или плохой тяги в дымоходе, либо же в помещении слишком высокая температура. Также следует проверить, достаточный ли сделан отступ между котлом и стеной;
• ошибка с кодом F75, при которой насос котла работает, а давление не поднимается. Причин тоже может быть несколько: поломка насоса или датчика давления воды, попадание воздуха в систему отопления, неправильное подключение расширительного бака или недостаточное давление воды. Для устранения проблемы можно попробовать почистить датчик давления воды или же придется приобретать комплектующие мощнее.

Что проверить

Газовую магистраль

Блокирование тракта, падение давления вызывают ошибку f29. На объекте с газовой плитой ее можно использовать для проверки системы розжигом всех конфорок. По высоте язычков пламени, их стабильности, цвету несложно определить, поступает по трубе «голубое топливо», не снижено ли давление, не происходит подсос воздуха.

Простая проверка поступления газа

Плита потребляет при розжиге газа больше, чем Вайлант. На практике после ее включения в работу ошибка f29 котла исчезает. Если такое наблюдается, причина – в счетчике. Его механическая часть иногда клинит, а повышенное потребление топлива способствует «срыву»: прибор учета придется менять.

Вероятные причины

• Перебои с поступлением энергоресурса. При автономном газоснабжении ошибка f29 – следствие выработки запасов «голубого топлива» в резервуаре или оледенения редуктора.
• Газовый фильтр. Нуждается в периодическом обслуживании. Мельчайшие фракции, нанесенные по трубе, льдинки постепенно забивают ячейки. Давление снижается, котел Вайлант начинает сбоить, останавливается с ошибкой f29.
• Счетчик. Некорректная работа становится причиной остановки агрегата. Проконтролировать несложно наблюдением за циферблатом (табло).

Канал притока воздуха

Порядок действий определяется спецификой монтажа отопительной установки.

• При заборе воздуха из помещения обеспечивается интенсивный приток. Способ зависит от местных условий: к примеру, распахивается дверь топочной. Если в смежной комнате, из которой производится забор кислорода для котла Вайлант, работает вытяжка, она отключается.  Эти простейшие действия устраняют ошибку f29. Далее решается, что предпринять для эффективной подачи воздуха к агрегату при любых условиях.
• При выводе канала наружу проверяется оголовок. Для предотвращения попадания в котел пыли, мелкого мусора на трубу ставится сетка. Некоторые умельцы надевают консервную банку с отверстиями. Ячейки фильтра обрастают пылью, наледью, кислород к Вайлант поступает в меньшем объеме. Это сказывается на соотношении компонентов горючей смеси, пламя становится нестабильным, иногда угасает, работа котла блокируется с ошибкой f29.

Коаксиальный дымоход с защитой от внешней среды

Рекомендация. Если 29-код появляется в периоды смены направления ветра, следует изменить схему прокладки воздуховода: вывести трубу в другом месте, прикрыть оголовок – вариантов много. Главное, чтобы не задувало.

Канал удаления конденсата. Для нормальной работы котла Вайлант скопившуюся жидкость нужно периодически сливать. Несоблюдение этой рекомендации может вызвать ошибку f29.

Датчик ионизации

Выдает на модуль управления котла Вайлант сигнал о наличии и устойчивости пламени. В результате частичного загрязнения (нагаром, пылью) электрод теряет чувствительность. Ошибка f29 устраняется очисткой проволочки.

Почистите котел Вайлант

При ремонте котла Вайлант проверяется целостность сигнальных цепей. Жгут разбирается, а по окончании работ стяжка на место не ставится. Возможно, провод датчика ионизации примыкает к металлической детали и при изношенности изоляции периодически замыкает. Отсюда и ошибка f29.

Газовый клапан

Нужно учитывать, что он настраивается по давлению. Поэтому при ошибке f29 никаких разборок арматуры, регулировок не проводится, только чистка. После демонтажа узла котла Вайлант снимается колпачок, закрывающий шток управления заслонкой. Оно электромеханическое, перемещение обеспечивается магнитом. Мельчайшие фракции, забивая щель между ним и прокладкой, препятствуют свободному ходу штока. Чистится и вся полость, куда имеется доступ. Удаление грязи, пыли устраняет ошибку f29.

газовый клапан котла Vaillant

Она вызывается и механическими повреждениями. Типичная неисправность – дефект шестерни редуктора: узел меняется.

Ошибка f33 vaillant как устранить и что делать?

Возникает только в турбированных моделях котлов. Источник ошибки – реле давления в выпускном трубопроводе. Логика работы всех современных газовых котлов примерно одинакова. Когда поступает запрос на розжиг, плата управления включает вентилятор (дымосос), который создает разряжение. Когда достигнута нужная тяга, контакты дифференциального реле замыкаются и тем самым на плату передается сигнал на открытие газового клапана и розжиг горелки. Соответственно, если сигнала с реле нет или оно находится в замкнутом состоянии после выключения вентилятора, автоматика vaillant выдает ошибку f33.

Котел вайлант ошибка f33 причины:

• не срабатывает вентилятор (можно проверить визуально)

• поломка реле давления (в трубках может скапливаться конденсат, который стекая внутрь датчика, приводит его в негодность;

• ошибка при монтаже выпускной трубы (также может скапливаться конденсат и заливать реле)

• засорение коаксиальных трубопроводов, препятствующее нормальному протоку воздуха

• засорение трубки Пито (скопившаяся грязь или насекомые)

Проверить срабатывание реле можно, создав самостоятельно разряжение через трубку (должен произойти характерный щелчок). Бывает, что реле “залипает”, т.е. в нормальном состоянии оно будет замкнуто, что можно проверить обычным мультиметром. В таком случае, его придется заменить.

Бывает, что повреждаются сами трубочки или трубка Пито, например, от воздействия высоких температур.

Малейшее изменение формы может влиять на показания и быть причиной ошибки F33.

Стоит отметить, что эта проблема практически всех газовых котлов. Некоторые производители решают ее установкой специального уширения (так поступили BAXI) для сбора конденсата, а некоторые даже делают трубочки с подогревом для его испарения.

Схема подключения агрегата

Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

1. Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
2. Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
3. Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

Вам будет интересно >> Характеристика одноконтурного газового котла с бойлером косвенного нагрева

Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.
