Расчет системы воздушного отопления — простая методика

Проектирование воздушного отопления не простая задача. Для ее решения необходимо выяснить ряд факторов, самостоятельное определение которых может быть затруднено. Специалисты компании РСВ могут бесплатно сделать для вас предварительный проект по воздушному отоплению помещения на основе оборудования ГРЕЕРС.

Система воздушного отопления, как и любая другая, не может быть создана наобум. Для обеспечения медицинской нормы температуры и свежего воздуха в помещении потребуется комплект оборудования, выбор которого основывается на точном расчете. Существует несколько методик расчета воздушного отопления, разной степени сложности и точности. Обычная проблема расчетов такого типа состоит в отсутствии учета влияния тонких эффектов, предусмотреть которые не всегда имеется возможность

Поэтому производить самостоятельный расчет, не будучи специалистом в сфере отопления и вентиляции, чревато появлением ошибок или просчетов. Тем не менее, можно выбрать наиболее доступный способ, основанный на выборе мощности системы обогрева.

Формула определения теплопотерь:

Q=S*T/R

Где:

Q — величина теплопотерь (вт)
S — площадь всех конструкций здания (помещения)
T — разница внутренней и внешней температур
R — тепловое сопротивление ограждающих конструкций

Пример:

Здание площадью 800 м2 (20×40 м), высотой 5 м, имеется 10 окон размером 1,5×2 м. Находим площадь конструкций: 800 + 800 = 1600 м2 (площадь пола и потолка) 1,5 × 2 × 10 = 30 м2 (площадь окон) (20 + 40) × 2 × 5 = 600 м2 (площадь стен). Вычитаем отсюда площадь окон, получаем «чистую» площадь стен 570 м2

В таблицах СНиП находим тепловое сопротивление бетонных стен, перекрытия и пола и окон. Можно определить его самостоятельно по формуле:

Где:

R — тепловое сопротивление
D — толщина материала
K — коэффициент теплопроводности

Для простоты примем толщину стен и пола с потолком одинаковой, равной 20 см. Тогда тепловое сопротивление будет равно 0,2 м / 1,3= 0,15 (м2*К)/Вт Тепловое сопротивление окон выберем из таблиц: R = 0,4 (м2*К)/Вт Разницу температур примем за 20°С (20°С внутри и 0°С снаружи).

Тогда для стен получаем

2150 м2 × 20°С / 0,15 = 286666=286 кВт
Для окон: 30 м2 × 20°С/ 0,4 = 1500=1,5 кВт.
Суммарные теплопотери: 286 + 1,5 = 297,5 кВт.

Такова величина теплопотерь, которые необходимо компенсировать при помощи воздушного отопления мощностью около 300 кВт

Примечательно, что при использовании утепления пола и стен теплопотери снижаются как минимум на порядок.

Технико-экономическое обоснование проекта

Выбор того или иного проектного решения – задача, как правило, многофакторная. Во всех случаях имеется большое число возможных вариантов решения поставленной задачи, так как любую систему ТГ и В характеризует множество переменных (набор оборудования системы, различные его параметры, сечения трубопроводов, материалы, из которых они изготовлены и т. д.).

В данном разделе сравним 2 типа радиаторов: Rifar Monolit 350 и Sira RS 300.

Чтобы определить стоимость радиатора, произведем их тепловой расчет с целью уточнения количества секций. Расчет радиатора Rifar Monolit 350 приведен в разделе 5.2.

Применение тепловых воздушных завес

Для уменьшения объема поступающего воздуха в помещение при открытии наружных ворот или дверей, в холодное время года используют специальные тепловые воздушные завесы.

В иное время года они могут быть использованы как рециркуляционные установки. Такие тепловые завесы рекомендуется применять:

для наружных дверей или проемов в помещениях с мокрым режимом;
у постоянно открывающихся проемов в наружных стенах сооружений, которые не оборудованы тамбурами и могут отворяться более пяти раз за 40 минут, или в районах с расчетной температурой воздуха ниже 15 градусов;
для внешних дверей зданий, если к ним примыкают помещения без тамбура, которые оборудованы системами кондиционирования;
у проемов во внутренних стенах или в перегородках производственных помещений во избежание перехода теплоносителя из одного помещения в другое;
у ворот или дверей помещения с кондиционированием воздуха со специальными технологическими требованиями.

Пример расчета воздушного отопления для каждой из вышеуказанных целей может служить дополнением к технико-экономическому обоснованию установки такого вида оборудования.

В тепловом и воздушном балансе здания теплота, подаваемая при помощи завес периодического действия, не учитывается.

Температуру воздуха, который подается в помещение тепловыми завесами, принимают не выше чем 50 градусов у внешних дверей, и не более чем 70 градусов — у наружных ворот или проемов.

Выполняя расчет системы воздушного отопления, принимают следующие значения температуры смеси, поступающей через наружные двери или проемы (в градусах):

5 — для промышленных помещения при тяжелых работах и расположении рабочих мест не ближе чем на 3 метра к наружным стенам или 6 метров от дверей;

8 — при тяжелых видах работ для производственных помещений;

12 — при работах средней тяжести в производственных помещениях, или в вестибюлях общественных или административных зданий.

14 —при легких работах для промышленных помещений.

Расчет систем воздушного отопления тепловыми завесами производится для различных внешних условий.

Воздушные тепловые завесы у наружных дверей, проемов или ворот рассчитываются с учетом давления ветра.

Расход теплоносителя в таких агрегатах определяется из скорости ветра и температуры наружного воздуха при параметрах Б (при скорости не более 5 м в секунду).

В тех случаях, когда скорость ветра при параметрах А больше, чем при параметрах Б, то воздуногреватели следует проверять при воздействии параметров А.

Скорость исхода воздуха из щелей или наружных отверстий тепловых завес принимают не более 8 м в секунду у наружных дверей и 25 м в секунду — у технологических проемов или ворот.

При расчетах систем отопления воздушными агрегатами за расчетные параметры наружного воздуха принимаются параметры Б.

Одна из систем в нерабочее время может действовать в дежурном режиме.

Достоинствами систем воздушного отопления являются:

Уменьшение первоначальных капиталовложений, за счет сокращения расходов на приобретение отопительных приборов и прокладки трубопроводов.
Обеспечение санитарных и гигиенических требований к условиям среды в промышленных помещениях за счет равномерного распределения температуры воздуха в объемных помещениях, а также проведения предварительного обеспыливания и увлажнения теплоносителя.

К недостаткам систем воздушного отопления можно отнести значительные габариты воздуховодов, высокие теплопотери при передвижении воздушных масс по таким трубопроводам.

В чем заключается суть подобного расчета?

Главным отличием современных систем является специальный механизм, обеспечивающий гидравлический режим. Современные разработки и высококачественные материалы, которые используются сегодня в системах отопления, дают возможность своевременного реагирования на малейшее температурное колебание. Казалось бы, это очень выгодно: экономится энергия, а следовательно, наши затраты на отопления минимизируются. Но с другой стороны такое оборудование требует специальных знаний касаемо использования высокотехнологичной арматуры регулировки, а также других элементов при обустройстве системы.

Важная информация! Сочетание гидрорасчета и арматуры регулировки – это залог эффективности и работоспособности современных систем отопления.

Существуют некие обстоятельства, ввиду которых мы должны соблюдать приведенные выше условия.

Теплоноситель должен подаваться в приборы нагрева в должном количестве – так вы добьетесь баланса тепла при условии, что вы будете задавать температуру в здании, а температура снаружи будет меняться.
Отсутствие шума, долговечность и стабильность работы отопительной системы.
Минимум затрат при эксплуатации, в частности, электроэнергии, которые направлялись бы на то, чтобы преодолеть гидравлическое сопротивление трубопровода.
Затраты на установку системы нужно свести к минимуму, что в большей мере зависит от диаметра трубопровода.

Видео инструкция

Холодный период года — ХП.

1. При кондиционировании воздуха в холодный период года — ХП изначально принимаются оптимальные параметры внутреннего воздуха в рабочей зоне помещения:

t_В = 20 ÷ 22ºC; φ_В = 30 ÷ 55%.

2. Изначально на J-d диаграмму по двум известным параметрам влажного воздуха наносим точки (см. рисунок 8):

наружного воздуха (•) Н t_Н = — 28ºC; J_Н = — 27,3 кДж/кг;
внутреннего воздуха (•) В t_В = 22ºC; φ_В = 30% с минимальной относительной влажностью;
внутреннего воздуха (•) В₁ t_В1 = 22ºC; φ_В1 = 55% с максимальной относительной влажностью.

При наличии тепловых избытков в помещении целесообразно принять верхний температурный параметр внутреннего воздуха в помещении из зоны оптимальных параметров.

3. Составляем тепловой баланс помещения по холодному периоду года — ХП:

по явному теплу ∑QХПЯ
по полному теплу ∑QХПП

4. Рассчитываем поступления влаги в помещение

∑W

5. Определяем тепловую напряженность помещения по формуле:

где: V — объем помещения, м3.

6. Исходя из величины теплового напряжения, находим градиент нарастания температуры по высоте помещения.

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий.

Тепловая напряженность помещения Q_Я/V_пом.	grad t, °C
кДж/м3	Вт/м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру удаляемого воздуха

t_Y = t_B + grad t(H – h_р.з.), ºС

где: Н — высота помещения, м;h_р.з. — высота рабочей зоны, м.

7. Для ассимиляции избытков тепла и влаги в помещении температуру приточного воздуха — t_П, принимаем на 4 ÷ 5ºС ниже температуры внутреннего воздуха — t_В, в рабочей зоне помещения.

8. Определяем численное значение величины тепло-влажностного отношения

9. На J-d диаграмме точку 0,0°С шкалы температур соединяем прямой линией с численным значением тепло-влажностного отношения (для нашего примера численное значение величины тепло-влажностного отношения принимаем 5 800).

10. На J-d диаграмме проводим изотерму приточного — t_П, с численным значением

t_П = t_В — 5, °С.

11. На J-d диаграмме проводим изотерму уходящего воздуха с численным значением уходящего воздуха — t_У, найденным в пункте 6.

12. Через точки внутреннего воздуха — (•) В, (•) В1, проводим линии, которые параллельны линии тепло-влажностного отношения.

13. Пересечение этих линий, которые будет называться — лучами процесса

с изотермами приточного и уходящего воздуха — t_П и t_У определит на J-d диаграмме точки приточного воздуха — (•) П, (•) П₁ и точки уходящего воздуха — (•) У, (•) У₁.

14. Определяем воздухообмен по полному теплу

и воздухообмен на ассимиляцию избытков влаги

Четвертый способ (см. рисунок 14) .

Применение сотовых увлажнителей дает возможность наиболее оптимального с точки зрения затрат энергии решить вопрос увлажнения воздуха. Задавшись фронтальной скоростью движения V_ф = 2,3 м/сек приточного воздуха в сотовом увлажнителе можно достичь относительной влажности приточного воздуха:

при глубине сотовой насадки 100мм — φ = 45%;
при глубине сотовой насадки 200мм — φ = 65%;
при глубине сотовой насадки 300мм — φ = 90%.

1. Параметры внутреннего воздуха выбираем из зоны оптимальных параметров:

температуру – максимальную t_В = 22°С;
относительную влажность – минимальную φ_В = 30%.

2. По двум известным параметрам внутреннего воздуха находим точку на J-d диаграмме — (•) В.

3. Температуру приточного воздуха принимаем на 5°С меньше температуры внутреннего воздуха

t_П = t_В — 5, °С.

На J-d диаграмме проводим изотерму приточного воздуха — t_П.

4. Через точку с параметрами внутреннего воздуха — (•) В проводим луч процесса с численным значением тепло-влажностного отношения

ε = 5 800 кДж/кг Н₂О

до пересечения с изотермой приточного воздуха — t_П.

Получаем точку с параметрами приточного воздуха — (•) П.

5. Из точки с параметрами наружного воздуха — (•) Н проводим линию постоянного влагосодержания — d_Н = const.

6. Из точки с параметрами приточного воздуха — (•) П проводим линию постоянного теплосодержания — J_П = const до пересечения с линиями:

относительной влажности φ = 65%.

Получаем точку с параметрами увлажнённого и охлаждённого приточного воздуха — (•) О.

постоянного влагосодержания наружного воздуха — dН = const.

Получаем точку с параметрами нагретого в калорифере приточного воздуха — (•) К.

7. Часть нагретого приточного воздуха пропускаем через сотовый увлажнитель, оставшуюся часть воздуха пропускаем по байпасу, минуя сотовый увлажнитель.

8. Смешиваем увлажнённый и охлаждённый воздух с параметрами в точке — (•) О с воздухом, проходящим по байпасу, с параметрами в точке — (•) К в таких пропорциях, чтобы точка смеси — (•) С совместилась с точкой приточного воздуха — (•) П:

линия КО — общее количество приточного воздуха — G_П;
линия КС — количество увлажнённого и охлаждённого воздуха — G_О;
линия СО — количество воздуха, проходящего по байпасу — G_П — G_О.

9. Процессы обработки наружного воздуха на J-d диаграмме будут изображаться следующими линиями:

линия НК — процесс нагревания приточного воздуха в калорифере;
линия КС — процесс увлажнения и охлаждения части нагретого воздуха в сотовом увлажнителе;
линия СО — байпасирование нагретого воздуха, минуя сотовый увлажнитель;
линия КО — смешение увлажнённого и охлаждённого воздуха с нагретым воздухом.

10. Обработанный наружный приточный воздух с параметрами в точке — (•) П поступает в помещение и ассимилирует избытки теплоты и влаги по лучу процесса — линия ПВ. За счёт нарастания температуры воздуха по высоте помещения — grad t. Параметры воздуха изменяются. Процесс изменения параметров происходит по лучу процесса до точки уходящего воздуха — (•) У.

11. Количество воздуха, проходящего через оросительную камеру можно определить по отношению отрезков

12. Необходимое количество влаги для увлажнения приточного воздуха в оросительной камере

Принципиальная схема обработки приточного воздуха в холодный период года — ХП, для 4-го способа, смотри на рисунок 15.

С чего начинать?

Диаграмма потери напора на каждый метр воздуховода.

Очень часто приходится сталкиваться с достаточно простыми схемами вентиляции, в которых присутствует воздухопровод одного диаметра и нет никакого дополнительного оборудования. Такие схемы просчитываются достаточно просто, но что делать, если схема сложная с множеством ответвлений? Согласно методике просчета потерь давления в воздуховодах, которая изложена во многих справочных изданиях, нужно определить самую длинную ветвь системы либо ветку с наибольшим сопротивлением. Выяснить таковую по сопротивлению на глаз удается редко, поэтому принято вести расчет по самой протяженной ветви. После этого пользуясь величинами расходов воздуха, проставленных на схеме, всю ветку делят на участки по этому признаку. Как правило, расходы меняются после разветвлений (тройников) и при делении лучше всего ориентироваться на них. Бывают и другие варианты, например, приточные или вытяжные решетки, встроенные прямо в магистральный воздуховод. Если на схеме это не показано, а такая решетка имеется, потребуется расход после нее высчитать. Участки нумеруют начиная от самого удаленного от вентилятора.

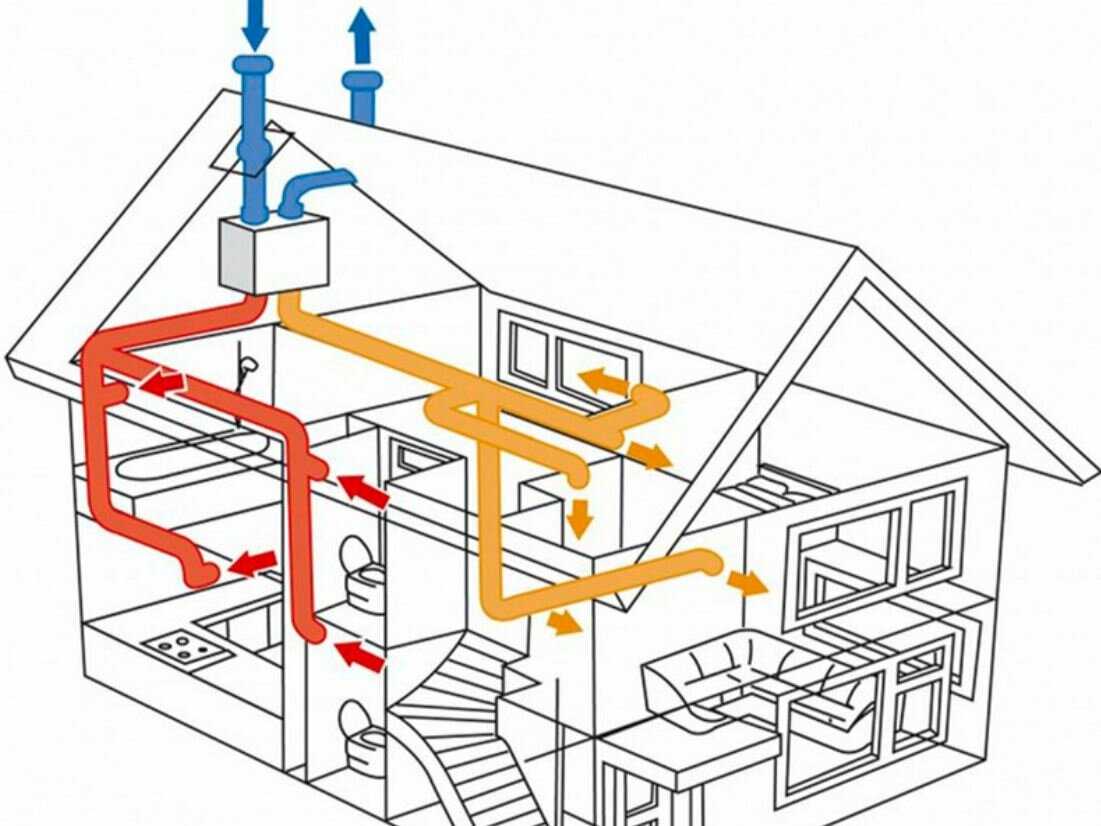

Принцип работы и виды воздушного отопления

Надо знать, что существует два различных вида отопления воздушного типа, каждый из которых может использоваться на практике.

Первый реализуется в системах с калорифером. Он по своей сути аналогичен отоплению с жидкостным теплоносителем с той разницей, что вместо жидкости используется разогретый воздух. Канальный нагреватель разогревает воздух, который движется по специальным трубам в отапливаемые помещения.

Наполненные горячим воздухом воздуховоды обогревают комнату. Такие системы сегодня мало используются, поскольку в процессе эксплуатации каналы неизбежно повреждаются. От чередования нагрева с охлаждением воздуховоды то расширяются, то сужаются, из-за чего ослабляются стыки, а в стенках появляются трещины.

Это приводит к нарушению процесса распределения воздуха и, как следствие, к неравномерному обогреву помещений, что нежелательно. Более практичной считается система воздушного отопления открытого типа.

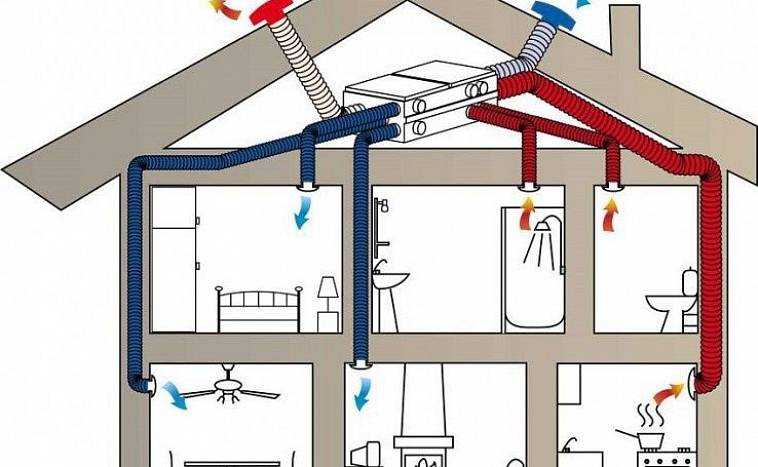

В устройстве воздушного отопления много общего с традиционным водяным видом и реже используемым паровым. Основное отличие заключается в отсутствии стандартных приборов отопления – радиаторов

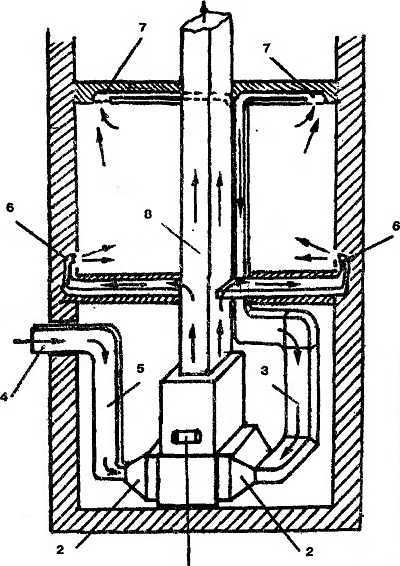

Принцип ее действия заключается в следующем. Теплогенератор разогревает воздух, который через систему труб подается в отапливающиеся помещения. Здесь он выходит наружу и смешивается с присутствующим в комнате воздухом, тем самым повышая в ней температуру.

Остывший воздух направляется вниз, где попадает в специальные трубы и по ним вновь поступает в теплогенератор для нагрева.

Теплоноситель воздушных систем отопления относится к разряду вторичных, т.к. перед этим нагревается первичным теплоносителем – паром или водой (+)

По радиусу действия системы отопления нагретым воздухом делятся на местные и центральные. К первым относятся контуры, предназначенные для обслуживания одного объекта (коттеджа, комнаты, двух или более смежных помещений), ко вторым многоквартирные дома, общественные и производственные объекты

Все системы подразделяются на схемы с полной рециркуляцией теплоносителя, с частичной рециркуляцией и прямоточные.

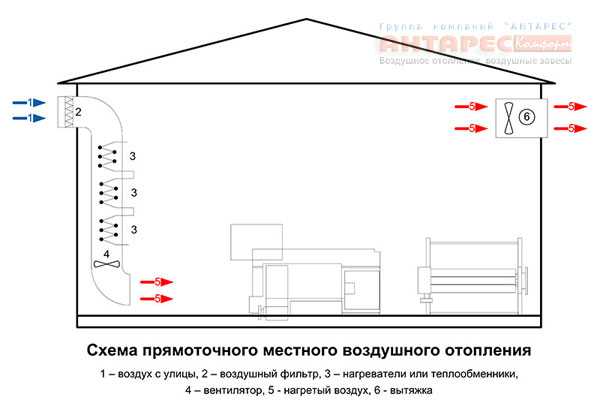

Местные системы с полной рециркуляцией воздуха бывают канальными (а) и бесканальными (б). Это схемы с естественным движением нагретого воздуха. Если отопление совмещается с вентиляцией, то применяются другие схемы (в,г) с частичной рециркуляцией. Согласно чему часть воздуха подмешивается к имеющейся в помещении воздушной массе без передвижения по каналам

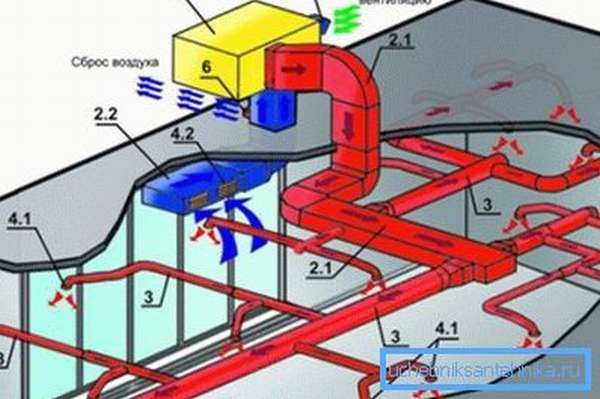

Все центральные системы относятся к категории прямоточных. Для них воздушный теплоноситель нагревают в отопительном центре здания, а затем поставляют в помещения через воздухораспределители. Центральные схемы бывают только канальными.

Воздушные прямоточные системы слишком затратны для частного сектора. Их устраивают там, где сооружается вентиляция, обрабатывающая воздушную массу, равную по объему воздушной массе, требующейся для отопления

Центральное воздушное отопление устраивают на производствах, выпускающих или применяющих в изготовлении возгораемые, токсичные, взрывоопасные и т.д. вещества. В обустройстве загородных домов этот вид применяется, если требуется транспортировка нагретого воздуха на большое расстояние.

Организация схемы для частников нецелесообразна из-за необходимости в использовании мощного вентиляционного оборудования.

Определение расхода теплоносителя и диаметров труб

Вначале каждую отопительную ветвь надо разбить на участки, начиная с самого конца. Разбивка делается по расходу воды, а он изменяется от радиатора к радиатору. Значит, после каждой батареи начинается новый участок, это показано на примере, что представлен выше. Начинаем с 1-го участка и находим в нем массовый расход теплоносителя, ориентируясь на мощность последнего отопительного прибора:

G = 860q/ ∆t, где:

G – расход теплоносителя, кг/ч;
q – тепловая мощность радиатора на участке, кВт;
Δt– разница температур в подающем и обратном трубопроводе, обычно берут 20 ºС.

Для первого участка расчет теплоносителя выглядит так:

860 х 2 / 20 = 86 кг/ч.

Полученный результат надо сразу нанести на схему, но для дальнейших расчетов он нам понадобится в других единицах – литрах в секунду. Чтобы сделать перевод, надо воспользоваться формулой:

GV = G /3600ρ, где:

GV – объемный расход воды, л/сек;
ρ– плотность воды, при температуре 60 ºС равна 0.983 кг / литр.

В данных таблицах опубликованы значения диаметров стальных и пластмассовых труб в зависимости от расхода и скорости движения теплоносителя. Если открыть страницу 31, то в таблице 1 для стальных труб в первом столбце указаны расходы в л/сек. Чтобы не производить полный расчет труб для системы отопления частого дома, надо просто подобрать диаметр по расходу, как показано ниже на рисунке:

Итак, для нашего примера внутренний размер прохода должен составлять 10 мм. Но поскольку такие трубы не используются в отоплении, то смело принимаем трубопровод DN15 (15 мм). Проставляем его на схеме и переходим ко второму участку. Так как следующий радиатор имеет такую же мощность, то применять формулы не нужно, берем предыдущий расход воды и умножаем его на 2 и получаем 0.048 л/сек. Снова обращаемся к таблице и находим в ней ближайшее подходящее значение. При этом не забываем следить за скоростью течения воды v (м/сек), чтобы она не превышала указанные пределы (на рисунках отмечена в левом столбце красным кружочком):

Как видно на рисунке, участок №2 тоже прокладывается трубой DN15. Далее, по первой формуле находим расход на участке №3:

860 х 1,5 / 20 = 65 кг/ч и переводим его в другие единицы:

65 / 3600 х 0,983 = 0.018 л/сек.

Прибавив его к сумме расходов двух предыдущих участков, получаем: 0.048 + 0.018 = 0.066 л/сек и вновь обращаемся к таблице. Поскольку у нас в примере делается не расчет гравитационной системы, а напорной, то по скорости теплоносителя труба DN15 подойдет и на этот раз:

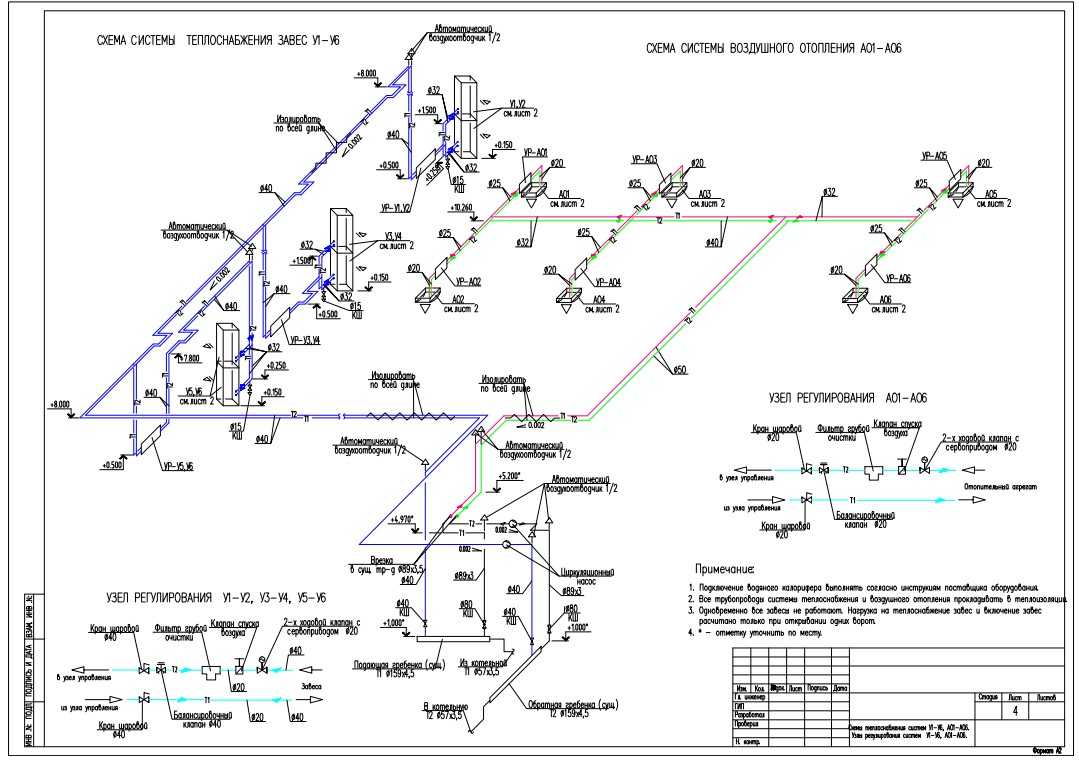

Идя таким путем, просчитываем все участки и наносим все данные на нашу аксонометрическую схему:

Причины проблем с вентиляцией

При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.

Если же наблюдается обратная картина, например, постоянная духота, плесневый грибок в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.

Немало проблем доставляет отсутствие характерных для окон и дверей тончайших зазоров, спровоцированное установкой герметичных пластиковых конструкций. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке.

Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.

В результате в служебных помещениях могут появиться колонии грибка, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний.

Запотевшие окна, плесень и грибок в ванной комнате, духота – все это явные признаки того, что жилые помещения вентилируются неправильно

Но бывает и так, что элементы вентиляционной системы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.

Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т.п. При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.

Один из простых способов обнаружить проблемы с вентилированием – проверка наличия тяги. К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги. Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.

Слишком герметичные внутренние двери могут препятствовать нормальной циркуляции воздуха по дому, рещить проблему помогут специальные решетки или отверстия

Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной. Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.

Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.

Определить наличие или отсутствие нормальной тяги в вытяжной вентиляционной системе дома можно с помощью пламени или листа тонкой бумаги

Первый способ – классический (см. рисунок

1. Процессы обработки наружного воздуха:

нагрев наружного воздуха в калорифере 1-го подогрева;
увлажнение по адиабатному циклу;
нагрев в калорифере 2-го подогрева.

2. Из точки с параметрами наружного воздуха — (•) Н проводим линию постоянного влагосодержания — d_Н = const.

Эта линия характеризует процесс нагревания наружного воздуха в калорифере 1-го подогрева. Конечные параметры наружного воздуха после его нагревания будут определены в пункте 8.

3. Из точки с параметрами приточного воздуха — (•) П проводим линию постоянного влагосодержания d_П = const до пересечения с линией относительной влажности φ = 90% (эту относительную влажность стабильно обеспечивает оросительная камера при адиабатическом увлажнении).

Получаем точку — (•) О с параметрами увлажнённого и охлаждённого приточного воздуха.

4. Через точку — (•) О проводим линию изотермы — t_О = const до пересечения со шкалой температур.

Значение температуры в точке — (•) О близко к 0°С. Поэтому в оросительной камере возможно образование тумана.

5. Следовательно, в зоне оптимальных параметров внутреннего воздуха в помещении необходимо выбрать другую точку внутреннего воздуха — (•) В₁ с той же температурой — t_В1 = 22°С, но с большей относительной влажностью — φ_В1 = 55%.

В нашем случае точка — (•) В₁ принималась с самой максимальной относительной влажностью из зоны оптимальных параметров. При необходимости возможно принять и промежуточную относительную влажность из зоны оптимальных параметров.

6. Аналогично пункту 3. Из точки с параметрами приточного воздуха — (•) П₁ проводим линию постоянного влагосодержания d_П1 = const до пересечения с линией относительной влажности φ = 90% .

Получаем точку — (•) О₁ с параметрами увлажнённого и охлаждённого приточного воздуха.

7. Через точку — (•) О₁ проводим линию изотермы — t_О1 = const до пересечения со шкалой температур и считываем численное значение температуры увлажнённого и охлаждённого воздуха.

Важное замечание!

Минимальное значение конечной температуры воздуха при адиабатическом увлажнении должно находиться в пределах 5 ÷ 7°С.

8. Из точки с параметрами приточного воздуха — (•) П₁ проводим линию постоянного теплосодержания — J_П1 = сonst до пересечения с линией постоянного влагосодержания наружного воздуха — точка (•) Н — d_Н = const.

Получаем точку — (•) К₁ с параметрами нагретого наружного воздуха в калорифере 1-го подогрева.

9. Процессы обработки наружного воздуха на J-d диаграмме будут изображаться следующими линиями:

линия НК₁ — процесс нагревания приточного воздуха в калорифере 1-го подогрева;
линия К₁О₁ — процесс увлажнения и охлаждения нагретого воздуха в оросительной камере;
линия О₁П₁ — процесс нагревания увлажнённого и охлаждённого приточного воздуха в калорифере 2-го подогрева.

10. Обработанный наружный приточный воздух с параметрами в точке — (•) П₁ поступает в помещение и ассимилирует избытки теплоты и влаги по лучу процесса — линия П₁В₁. За счёт нарастания температуры воздуха по высоте помещения — grad t. Параметры воздуха изменяются. Процесс изменения параметров происходит по лучу процесса до точки уходящего воздуха — (•) У₁.

11. Необходимое количество приточного воздуха для ассимиляции избытков теплоты и влаги в помещении определяем по формуле

12. Требуемое количество теплоты для нагрева наружного воздуха в калорифере 1-го подогрева

Q₁ = G_ΔJ(J_K1 — J_H) = G_ΔJ(t_K1 — t_H), кДж/ч

13. Необходимое количество влаги для увлажнения приточного воздуха в оросительной камере

W = G_ΔJ(d_O1 — d_K1), г/ч

14. Требуемое количество теплоты для нагрева увлажнённого и охлаждённого приточного воздуха в калорифере 2-го подогрева

Q₂ = G_ΔJ(J_П1 — J_O1) = G_ΔJ x C(t_П1 — t_O1), кДж/ч

Величину удельной теплоёмкости воздуха С принимаем:

C = 1,005 кДж/(кг × °С).

Чтобы получить тепловую мощность калориферов 1-го и 2-го подогрева в кВт необходимо величины Q₁ и Q₂ в размерности кДж/ч разделить на 3600.

Принципиальная схема обработки приточного воздуха в холодный период года — ХП, для 1-го способа — классического, смотри на рисунок 9.

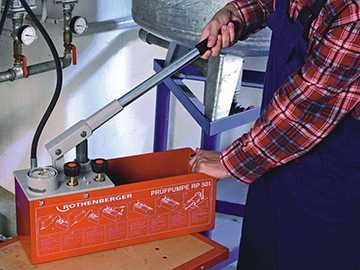

Гидравлическая увязка

Балансировка перепадов давления в отопительной системе выполняется посредством регулирующей и запорной арматуры.

Гидравлическая увязка системы производится на основании:

проектной нагрузки (массового расхода теплоносителя);
данных производителей труб по динамическому сопротивлению;
количества местных сопротивлений на рассматриваемом участке;
технических характеристик арматуры.

Установочные характеристики – перепад давления, крепление, пропускная способность – задаются для каждого клапана. По ним определяют коэффициенты затекания теплоносителя в каждый стояк, а затем – в каждый прибор.
