4.2. Гидравлический расчет теплопроводов.

Гидравлический расчет теплопроводов,
выполняемый по методу эквивалентных
сопротивлений, сводится к подбору
диаметров подводок, стояков и магистралей,
исходя из условия, что при расчетном
циркуляционном давлении, не превышающем
располагаемое или заданное, к каждому
отопительному прибору должно поступать
расчетное количество теплоты
(теплоносителя), равное тепловой мощности
данного помещения или прибора.

Циркуляционное давление P_Цопределяется по формуле:

где Б – коэффициент, равный 0,4

— естественное давление от остывания
воды в отопительных приборах, Па,
определяемое по формуле:

где Q_i– тепловая
нагрузка отопительного прибораi-го
этажа, Вт;

h_i– высота расположения
центра прибора относительно оси
элеватора, =2,4м ;

Q_СТ– тепловая нагрузка расчетного
стояка, равная сумме тепловых нагрузок
всех приборов, присоединенных к этому
стояку, Вт

Количество воды, циркулирующей по
стояку, определяется по формуле:

Расчет давления в ГЦК.

Па

Расчет
двухтрубного стояка ГЦК.
Номера расчетных участков стояка, их
тепловую нагрузку и длину заносят в
табл. 4.1. Рассчитывают количество воды
G,
кг/ч, на каждом участке. По диаметру
(прил.8) определяют удельные потери P_у,
а затем полные потери давления P
на каждом участке. Общие потери давления
в стояке, равные сумме потерь на каждом
участке, должны быть в пределах (0,1-0,15)
P_ц.

Таблица 10. Гидравлический расчет системы отопления.
№ участка	Нагрузка Q, Вт	Расход воды G,кг/ч	Длина l,м	окончательный расчет
d, мм	Скорость v, м/с	Удельные потери давления Руд, Па/м	Полные потери давления Р,Па
1	2	3		9	10	11	12
1	80468	2768	1	50	0,42	60	60
2	80468	2768,098	13,2	50	0,42	60	792
3	80468	2768,098	0,5	50	0,42	60	30
4	52535	1807,192	4,23	32	0,26	170	719,1
5	42346	1456,713	11,4	32	0,19	120	1368
6	30409	1046,068	4,2	32	0,15	60	252
7	27981	962,5335	4,2	32	0,3	60	252
8	21215	729,81	5,8	25	0,14	120	696
9	14450	497,0865	4	25	0,1	70	280
10	12022	413,5523	5,5	25	0,1	40	220
11	12022	413,5523	2,8	25	0,08	70	196
12	8721	300,0049	2,9	25	0,08	40	116
13	5910	203,3001	2,9	25	0,08	20	58
14	3099	106,5953	2,9	20	29	15	43,5
15	1969	67,72921	0,7	15	0,1	25	17,5
16	1969	67,72921	0,7	15	0,1	25	17,5
17	12022	413,5523	2,7	25	0,3	70	189
18	42346	1456,713	10,5	32	0,19	120	1260
19	80468	2768,098	29,6	50	0,42	60	1776



							8342,6

Расчет
ГЦК считается законченным, если запас
давления, определенного по формуле,
равен 5-10%:

Проектирование водяного отопления

Водяное отопление требует грамотного расчета и проектирования системы. Если для отдельных приборов достаточно правильно подобрать мощность для каждой комнаты, для систем с трубопроводами необходимо правильно рассчитать и схему распределения тепла от котла. В первую очередь проводят расчет теплопотерь по уже упомянутым методикам. Необходимо рассчитать общие потери тепла всего дома, чтобы правильно подобрать котел.

Выбор котла

Котлы отопления для коттеджа существуют нескольких видов. Основное разделение проводится по используемому энергоносителю:

природный газ;
электроэнергия;
твердое топливо – дрова, пелеты, брикеты;
жидкое топливо – мазут, отработанное масло.

По монтажным особенностям котлы разделяют на настенные и напольные. Настенные агрегаты небольшой производительности и бывают только газовыми и электрическими. Их удобство в том, что не требуется устройство большой котельной, а возможен их монтаж в кухнях или других помещениях. Конечно, проект газового отопления предусматривает соответствие газораспределительных сетей нормам.

Котел выбирается из условий доступности и цены конкретного энергоносителя в регионе, возможностей монтажа.

Проектирование сети трубопроводов

Расчет сетей трубопроводов – ответственный процесс, от которого зависит правильность работы и равномерность распределения тепла по всем помещениям. При этом необходимо учитывать гидравлические характеристики труб и арматуры, особенности различных материалов. Рекомендуется для этих целей привлекать опытного проектировщика.

Расчет трубопроводов включает в себя:

составление схемы сети с расположением не ней всех обогревателей, арматуры и других элементов;
расчет диаметра трубопровода на каждом участке, исходя из скорости движения жидкости в нем;
выбор материала трубопровода;
компоновку котельной, распределительных и регулирующих устройств.

Сейчас существует несколько типов трубопроводов с разными характеристиками, которые используют для отопления:

PP – полипропилен;
PE – полиэтилен;
PEX – сшитый полиэтилен;
Металлопласт, который состоит из слове алюминия и пластика.

Выбор трубы проводят по максимальной температуре воды в ней и давлению.

Выбор радиаторов

Важным этапом расчета водяной системы является выбор обогревательных приборов. Для этих целей применяют радиаторы, внутрипольные конвекторы, системы теплого пола. Радиатор для каждого помещения подбирается после расчета потерь тепла в нем

Если для выбора электроприбора достаточно взять мощность из паспорта оборудования и сравнить ее с теплопотерями, то при выборе водяного радиатора важно представляет себе температуру воды в системе. В документации к радиаторам указана мощность при определенной температуре теплоносителя в виде таблицы или графика

В процессе выбора также определяют и материал радиатора. В зависимости от него приборы имеют разные теплотехнические характеристики, теплоотдачу, долговечность, цену и расчетные параметры воды. А рынке существуют такие радиаторы:

алюминиевые – легкие и качественные;
чугунные – долговечные, но тяжелые;
стальные – недорогие и экономичные;
биметаллические – совмещающие в себе качества алюминия и стали, но дорогие.
медные – дорогие, с привлекательным внешним видом.

Кроме выбора оборудования и разработки проекта следует большое внимание обратить на монтаж системы отопления

Котел и топливо

Когда говорят о подборе оборудования, первый вопрос, который задают специалисты, – на каком виде топлива оно будет работать. Вместе с тем, этот выбор основывается на возможности и удобстве использовать тот или иной вид топлива. В тех случаях, когда к дому подведен газ, выбор очевиден. Его стоимость на сегодняшний день ниже, чем стоимость электричества или жидкого топлива.

Если речь идет о котле с открытой камерой сгорания, потребуется отдельное помещение для его установки (причем к нему предъявляются достаточно жесткие требования у газовых служб – по площади, вентиляции и пр.), необходимо обустройство дымохода.

КПД большинства газовых котлов примерно 90%, хотя конденсационные котлы нередко представляются производителями как выдающие больше 100% КПД. Дело в том, что принцип работы любого конденсационного котла основан на использовании тепла, которое отдает водяной пар при конденсации, что позволяет говорить о более высоком КПД конденсационного котла.

Безусловно, стоимость зависит, и от фирмы-производителя, и от набора функций. Поэтому разбег цен на газовые котлы достаточно велик. Так, котлы белорусского производства стоят от 500 долларов. Например, двухконтурные котлы Victory с закрытой камерой сгорания. Они могут быть как с одним теплообменником – битермическим, так и с двумя. В модельном ряду эту разницу можно узнать по названию модели. Например, АОГВ 24Т – это двухконтурный котел с битермическим теплообменником, а АОГВ 24 ТМ – двухконтурный с двумя теплообменниками.

Цены на немецкие и итальянские котлы, например, Vailant, Weissmann, Bosch, Ferolli, Baxi, Beretta стартуют от 800 долларов. Кстати, наличие некоторых функций (например, встроенной системы программирования) позволяет в дальнейшем экономить расходы на отопление, не говоря уже об увеличении комфорта проживающих.

В среднем же, в отопительный сезон за газ хозяин дома 200 м2 заплатит около 250 000 -500 000 тысяч рублей в месяц (при тарифе 623 рубля за м3). Разбежка в стоимости зависит от особенностей здания, наличия автоматики регулирования и программирования у котла и обогревательных приборов, эффективности всей отопительной системы в целом. Посмотреть актуальные тарифы на газ можно здесь .

Электрические котлы несколько дешевле газовых, но отапливать ими дом большой площади – дело расточительное, даже несмотря на то, что КПД электрических котлов – около 98%. Для электрического котла не требуется отдельное помещение и не нужно делать дымоход. Однако прежде чем принять решение об установке электрического котла, стоит выяснить, выделят ли вашему дому необходимые мощности – в некоторых случаях этой возможности просто нет. Посмотреть актуальные тарифы на электроэнергию можно здесь.

В последнее время владельцы частных домов все чаще обращают свой взгляд в сторону твердотопливных котлов. Особенно на модели с автоматической загрузкой топлива. Такие котлы отапливаются древесными гранулами – пеллетами. Как правило, хозяева закупают пеллеты сразу на весь отопительный сезон. Главный плюс системы отопления с пеллетным котлом – в возможности создать абсолютно автономную систему. Для установки и эксплуатации не нужно обращаться во всякие «разрешительные» организации. Пепел и зола, получаемые при сгорании пеллет, составляют менее 1%, поэтому нет необходимости постоянной очистки топки котла. Правда, стоимость такого котла достаточно высока – от 3 500 долларов. В некоторых случаях это единственно целесообразный выход из положения.

Как правильно рассчитать производительность насоса

Такой важный параметр циркуляционного насоса, как его производительность, указывает на то, какое количество теплоносителя он может переместить за единицу времени. Расчет производительности циркуляционного насоса, которая обозначается буквой Q, выполняется по следующей формуле:

Q = 0,86R/TF–TR.

Параметры, которые используются в данной формуле, указаны в таблице.

Таблица 2. Параметры теплоносителя для расчета производительности насоса

Потребность помещений дома в количестве тепла для их обогрева, которая обозначается буквой R, определяется в зависимости от климатических условий местности, в которой такой дом расположен. Так, для домов, которые эксплуатируются в условиях европейского климата, выбирают следующие значения данного параметра:

частные дома небольшой и средней площади – 100 кВт на 1 м2;
многоквартирные дома – 70 кВт на 1 м2 площади их помещения.

В том случае, если расчет производительности насоса для отопления выполняется для зданий с низкими теплоизоляционными характеристиками, значение тепловой мощности, подставляемое в формулу, следует увеличить. Для производственных помещений, а также помещений, расположенных в зданиях с хорошей теплоизоляцией, значение параметра R принимают равным 30–50 кВт/м2.

Проектирование системы отопления частного дома

Однако проектирование отопления частного дома не всегда может выполняться со строгим соблюдением всех пожеланий заказчика. Но связано это не с нашим желанием облегчить себе жизнь, а с объективными причинами. Скажем, для отопления трехэтажного дома и двухэтажного особняка нельзя применять одинаковое по мощности оборудование.

В нашей компании стремится заказать:

монтаж отопления Королев с предварительным многоступенчатым проектированием
отопление дома Лобня с заранее совершенным просчетом и разработанным проектом
установку отопления Наро-Фоминск с проектированием под ключ
качественное отопление Мытищинский район и прочие местности Подмосковья, не говоря уже о Москве, заказывают у нас проектирование отопления с монтажом

Однако, несмотря на то, что иногда необходимо следовать не Вашим желаниям, а нашим рекомендациям, наши клиенты всегда остаются довольны своей отопительной сетью. Команда профессионалов «Savard» неизменно находит верные решения. Нельзя сказать, что у нас иммунитет к ошибкам и недочетам. Но с уверенностью можно утверждать то, что мы делаем свою работу качественно!

Проектирование сетей отопления дома Москва, МО

К тому же, проектирование сетей отопления жизненно необходимо тем зданиям, чей возраст исчисляется десятками лет. Старые коммуникации приводят к ухудшению состояния здания. Грамотное проектирование экономичного отопления способно исправить ситуацию и избавить строение от неминуемых разрушений. В то же время, неграмотный подход к данному вопросу приведет к разрушению помещений.

Если же требуется не проектирование отопления дома. а отдельно взятой квартиры, то к решению подобного вопроса стоит подходить с особой ответственностью. Для наших мастеров нет заданий, с которыми бы они не справились. Звоните, вызывайте наши бригады – мы сделаем то, чего Вы от нас ожидаете, спроектируем отопление общественных зданий и жилых, а также отопление промышленных зданий в Москве, Подмосковье.

Выбор труб для монтажа трубопровода ↑

Среди богатого ассортимента труб, имеющегося на рынке, можно выбрать:

стальные, нержавеющие, стальные оцинкованные;
полимерные (армированные алюминием, металлопластиковые, полиэтиленовые, полипропиленовые);
медные.

Расчет метража труб, необходимых для системы отопления, зависит от выбранной схемы разводки. Существует две схемы: однотрубная и двухтрубная. Большей эффективностью обладает вторая (двухтрубная). Однако при этом увеличивается количество труб для ее монтажа по сравнению с однотрубной разводкой.

Расчет труб и радиаторов отопления невозможно выполнить без учета остального отопительного оборудования

На какой схеме остановить свой выбор?

Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.

Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.

Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.

Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.

Перед использованием водяного теплого пола следует сделать расчет теплопотерь дома. Они помогут понять, хватит ли его в качестве основного отопления или придется использовать еще и радиаторы.

Читайте так же:

Этапы расчета

Рассчитать параметры отопления дома необходимо в несколько этапов:

расчет теплопотерь дома;
подбор температурного режима;
подбор отопительных радиаторов по мощности;
гидравлический расчет системы;
выбор котла.

Таблица поможет вам понять, какой мощности радиатор нужен для вашего помещения.

Расчет теплопотерь

Теплотехническая часть расчета выполняется на базе следующих исходных данных:

удельная теплопроводность всех материалов, используемых при строительстве частного дома;
геометрические размеры всех элементов здания.

Тепловая нагрузка на отопительную систему в данном случае определяется по формуле:
Мк = 1,2 х Тп, где

Тп — суммарные теплопотери постройки;

Мк — мощность котла;

1,2 — коэффициент запаса (20%).

При индивидуальной застройке расчет отопления можно произвести по упрощенной методике: суммарную площадь помещений (включая коридоры и прочие нежилые помещения) умножить на удельную климатическую мощность, и полученное произведение разделить на 10.

Значение удельной климатической мощности зависит от места строительства и равняется:

для центральных районов России — 1,2 — 1,5 кВт;
для юга страны — 0,7 — 0,9 кВт;
для севера — 1,5 — 2,0 кВт.

Упрощенная методика позволяет рассчитать отопление, не прибегая к дорогостоящей помощи проектных организаций.

Температурный режим и подбор радиаторов

Режим определяется исходя из температуры теплоносителя (чаще всего им является вода) на выходе из отопительного котла, воды, возвращенной в котел, а также температуры воздуха внутри помещений.

Оптимальным режимом, согласно европейским нормам, является соотношение 75/65/20.

Для подбора отопительных радиаторов до их монтажа следует предварительно рассчитать объем каждого помещения. Для каждого региона нашей страны установлено необходимое количество тепловой энергии на один кубометр помещения. Например, для европейской части страны этот показатель равен 40 Вт.

Для определения количества тепла для конкретного помещения, надо ее удельную величину умножить на кубатуру и полученный результат увеличить на 20% (умножить на 1,2). На основании полученной цифры рассчитывается необходимое количество отопительных приборов. Производитель указывает их мощность.

К примеру, каждое ребро стандартного алюминиевого радиатора имеет мощность 150 Вт (при температуре теплоносителя 70°С). Чтобы определить нужное количество радиаторов, надо величину необходимой тепловой энергии разделить на мощность одного отопительного элемента.

Гидравлический расчет

Для гидравлического расчета существуют специальные программы.

Одним из затратных этапов строительства является монтаж трубопровода. Гидравлический расчет системы отопления частного дома нужен для определения диаметров труб, объема расширительного бака и правильного подбора циркуляционного насоса. Результатом гидравлического расчета являются следующие параметры:

Расход теплоносителя в целом;
Потери напора теплового носителя в системе;
Потери напора от насоса (котла) до каждого отопительного прибора.

Как определить расход теплоносителя? Для этого необходимо перемножить его удельную теплоемкость (для воды этот показатель равен 4,19 кДж/кг*град.С) и разность температур на выходе и входе, затем суммарную мощность системы отопления разделить на полученный результат.

Диаметр трубы подбирается исходя из следующего условия: скорость воды в трубопроводе не должна превышать 1,5 м/с. В противном случае система будет шуметь. Но есть и ограничение нижнего предела скорости — 0,25 м/с. Монтаж трубопровода требует оценки данных параметров.

Если этим условием пренебречь, то может произойти завоздушивание труб. При правильно подобранных сечениях для функционирования системы отопления бывает достаточно циркуляционного насоса, встроенного в котел.

Потери напора для каждого участка рассчитываются как произведение удельной потери на трение (указывается производителем труб) и длины участка трубопровода. В заводских характеристиках они также указываются для каждого фитинга.

Выбор котла и немного экономики

Котел выбирается в зависимости от степени доступности того или иного вида топлива. Если к дому подведен газ, нет смысла приобретать твердотопливный или электрический. Если нужна организация горячего водоснабжения, то котел выбирают не по мощности отопления: в таких случаях выбирают монтаж двухконтурных устройств мощностью не менее 23 кВт. При меньшей производительности они обеспечат лишь одну точку водоразбора.

Определение стоимости отопления

Расчет стоимости тепловой энергии зависит от того, какой источник тепла выбран домовладельцем. Если предпочтение отдано газовому котлу и дом газифицирован, то в общую сумму войдут цена отопительного устройства (примерно 1300 евро) и затраты на его подключение к газопроводу (около 1000 евро).

Далее следует добавить затраты на электроэнергию. Несмотря на то, что основным видом топлива в этом случае является газ, без электричества все равно не обойтись. Оно необходимо для обеспечения работы циркуляционного насоса и элементов автоматики. В среднем котел потребляет 100 Вт в период отопительного сезона и 20 Вт в теплое время года (на обеспечение горячего вдоснабжения).

Проект отопления загородного дома премиум класса

Контур отопления на: бассейн, теплый пол, радиаторное и напольное отопление, ГВС, приточную систему вентиляции.
Два котла с персональными и общим контроллером управления.
Гидравлическая стрелка.
Теплообменник приточной вентиляции.
Покомнатное управление температурой воздуха с сервоприводами.
Управление температуры теплого пола с сервоприводом
Полотенцесушители от ГВС
Бойлер ГВС.

Наиболее сложное проектирование, требующее помимо теплового, еще и гидравлический расчет. Из-за значительной протяженности трасс – наиболее значительная стоимость проектирования отопления в таких объектах.

Расчет тепловых потерь

Первый этап расчета заключается в расчете тепловых потерь комнаты. Потолок, пол, количество окон, материал из которых изготовлены стены, наличие межкомнатной или входной двери — все это источники теплопотерь.

Рассмотрим на примере угловой комнаты объемом 24,3 куб. м.:

площадь комнаты — 18 кв. м. (6 м х 3 м)
1 этаж
потолок высотой 2,75 м,
наружные стены — 2 шт. из бруса (толщина18 см), обшитые изнутри гипроком и оклеенные обоями,
окно — 2 шт., 1,6 м х 1,1 м каждое
пол — деревянный утепленный, снизу — подпол.

Расчеты площадей поверхностей:

наружных стен за минусом окон: S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 кв. м.
окон: S2 = 2×1,1×1,6=3,52 кв. м.
пола: S3 = 6×3=18 кв. м.
потолка: S4 = 6×3= 18 кв. м.

Теперь, имея все расчеты теплоотдающих площадей, оценим теплопотери каждой:

Q1 = S1 х 62 = 20,78×62 = 1289 Вт
Q2= S2 x 135 = 3×135 = 405 Вт
Q3=S3 x 35 = 18×35 = 630 Вт
Q4 = S4 x 27 = 18×27 = 486 Вт
Q5=Q+ Q2+Q3+Q4=2810 Bт

Расчет мощности отопительных приборов

Перед тем как рассчитать мощность отопительного котла, следует определить, какой его тип будет использоваться. У отопительных котлов разный КПД и от этого выбора будет зависеть не только уровень теплоотдачи, но и финансовая составляющая последующей эксплуатации при выборе топлива:

Электрокотлы,
Газовые котлы,
Котлы на твердом топливе,
Котлы на жидком топливе,
Комбинированный котел электричество/твердое топливо.

Когда сделан выбор типа котла, необходимо определиться с его пропускной способностью. Именно от этого будет зависеть функционирование всей системы. Вычисление мощности водонагревательного котла производят, учитывая количество теплоэнергии, требующегося на м3. Калькулятор может помочь посчитать объем отапливаемых комнат:

спальня: 9 м2 3 м = 27 м3,
спальня: 12 м2 3 м = 36 м3,
спальня: 15 м2 3 м = 45 м3,
гостиная: 25 м2 3 м = 75 м3,
коридор: 6 м2 3 м = 18 м3,
кухня: 12 м2 3 м = 36 м3,
санузел: 8 м2 3 м = 24 м3.

При расчете учитываются все помещения дома, даже если в них не планируется ставить радиаторы

Далее суммируются результаты, и получается общий объем дома – 261 м3. При подсчетах обязательно учитываются комнаты и переходы, в которых не планируется ставить приборы обогрева, например, коридор, кладовая, или прихожая. Это делается, чтобы тепла от установленных в доме радиаторов, хватило на отопление всего дома.

Возьмем произвольный показатель для региона в 50 Вт/м3 и площадь дома 261 м3, которую планируется обогревать. Формула расчета мощности: 50 Вт 261 м3 = 13050 Вт. Результат умножается на коэффициент 1,2 и вычисляется мощность котла – 15,6 кВт. Коэффициент позволяет добавить 20% резервной мощности котлу. Она даст возможность котлу работать в сберегательном режиме, избегая особых перегрузок.

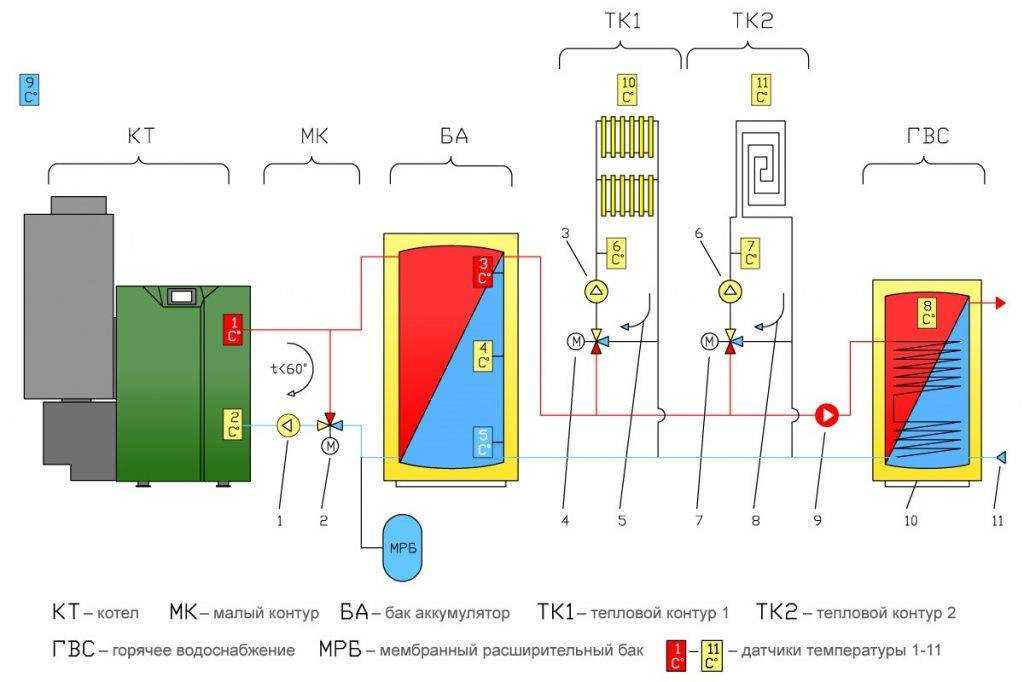

Дополнительные датчики температуры помогут контролировать процесс

Поправка коэффициента на климатические условия регионов меняется от 0,7 в южных регионах России, до 2,0 в северных регионах. Коэффициент 1,2 применяют в центральной части России.

Вот еще одна формула, которой пользуются онлайн-калькуляторы:

Чтобы получить предварительный результат требуемой мощности котла, можно площадь комнаты умножить на климатический коэффициент и, полученный результат, разделить на 10.

Пример формулы расчета мощности отопительного котла для дома площадью 120 м2 в северном регионе России:

Nk=120*2,0/10=24 кВт

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

Sпомещ – сумма площадей всех комнат, которые требую отопления;
Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

северные области – 1,5 – 2 кВт/м2;
центральная зона – 1 – 1,5 кВт/м2;
южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

На данной карте представлены климатические зоны с разными температурными режимами. От расположения жилья относительно зоны и зависит сколько нужно тратить на обогрев метра квадратного кВатт энергии (+)

Сумма площади квартиры которую необходимо отапливать – равна общей площади квартиры и равна, то есть – 65,54-1,80-6,03=57,71 м2 (минус балкон). Удельная мощность котла для центрального региона с холодной зимой – 1,4 кВт/м2. Таким образом, в нашем примере расчётная мощность котла отопления эквивалентна 8,08 кВт.

Расчет мощности системы отопления по площади жилья

Одним из наиболее быстрых и простых для понимания способов определения мощности отопительной системы является расчет по площади помещения. Подобный метод широко применяется продавцами нагревательных котлов и радиаторов. Расчет мощности системы отопления по площади происходит в несколько простых шагов.

Шаг 1. По плану или уже возведенному зданию определяется внутренняя площадь постройки в квадратных метрах.

Шаг 2. Полученная цифра умножается на 100-150 – именно столько ватт от общей мощности отопительной системы нужно на каждый м2 жилья.

Шаг 3. Затем результат умножается на 1,2 или 1,25 – это необходимо для создания запаса мощности, чтобы отопительная система была способна поддерживать комфортную температуру в доме даже в случае самых сильных морозов.

Шаг 4. Вычисляется и записывается конечная цифра – мощность системы отопления в ваттах, необходимая для обогрева того или иного жилья. В качестве примера – для поддержания комфортной температуры в частном доме площадью 120 м2 потребуется примерно 15 000 Вт.

Шаг 5. По уже определенным расчетным данным подбирается конкретная модель нагревательного котла и радиаторов.

Расчет площади коттеджа по его плану. Также здесь отмечены магистрали отопительной системы и места установки радиаторов

Таблица расчета мощности радиаторов по площади помещения

Следует понимать, что единственным преимуществом подобного способа теплового расчета отопительной системы является скорость и простота. При этом метод обладает множеством недостатков.

Отсутствие учета климата в той местности, где возводиться жилье – для Краснодара система отопления с мощностью 100 Вт на каждый квадратный метр будет явно избыточной. А для Крайнего Севера она может оказаться недостаточной.
Отсутствие учета высоты помещений, типа стен и полов, из которых они возведены – все эти характеристики серьезно влияют на уровень возможных тепловых потерь и, следовательно, на необходимую мощность отопительной системы для дома.
Сам способ расчета системы отопления по мощности изначально был разработан для больших производственных помещений и многоквартирных домов. Следовательно, для отдельного коттеджа он не является корректным.
Отсутствие учета количества окон и дверей, выходящих на улицу, а ведь каждый из подобных объектов является своеобразным «мостиком холода».

Так имеет ли смысл применять расчет системы отопления по площади? Да, но только в качестве предварительных прикидок, позволяющих получить хоть какое-то представление о вопросе. Для достижения лучших и более точных результатов следует обратиться к более сложным методикам.

Выводы и полезное видео по теме

Куда уходит тепло из дома – ответы предоставляет наглядный видеоролик:

Подробное видео о принципах подбора мощностных характеристик котла отопления смотрите ниже:

Выработка тепла ежегодно дорожает – растут цены на топливо. А тепла постоянно не хватает. Относиться безразлично к энергозатратам коттеджа нельзя – это совершенно невыгодно.

С одной стороны каждый новый сезон отопления обходится домовладельцу дороже и дороже. С другой стороны утепление стен, фундамента и кровли загородного стоит хороших денег. Однако чем меньше тепла уйдет из здания, тем дешевле будет его отапливать.

Сохранение тепла в помещениях дома – основная задача отопительной системы в зимние месяцы. Выбор мощности отопительного котла зависит от состояния дома и от качества утепления его ограждающих конструкций. Принцип «киловатт на 10 квадратов площади» работает в коттедже среднего состояния фасадов, кровли и фундамента.

Вы самостоятельно рассчитывали систему отопления для своего дома? Или заметили несоответствие вычислений, приведенных в статье? Поделитесь своим практическим опытом или объемом теоретических знаний, оставив комментарий в блоке под этой статьей.
