Расчет однотрубной системы отопления с примерами

Разбор расчетов на конкретном примере

Дом, для которого будем определять нагрузку на систему отопления, имеет двойные стеклопакеты (К1 =1), пенобетонные стены с повышенной теплоизоляцией (К2= 1), три из которых выходят наружу (К5=1,22). Площадь окон составляет 23% от площади пола (К3=1,1), на улице около 15С мороза (К4=0,9). Чердак дома холодный (К6=1), высота помещений 3 метра (К7=1,05). Общая площадь составляет 135м2.

Исходные данные известны, значит дальше всё как в школе: подставляет в формулу цифры и получаем ответ:

Пт = 135*100*1*1*1,1*0,9*1,22*1*1,05=17120,565 (Ватт) или Пт=17,1206 кВт

Мк=1,2*17,1206=20,54472 (кВт).

Расчёт нагрузки и теплопотерь можно выполнить самостоятельно и достаточно быстро. Нужно всего потратить пару часов на приведение в порядок исходных данных, а потом просто подставить значения в формулы. Цифры, которые вы в результате получите помогут определиться с выбором котла и радиаторов.

Понятие гидравлического расчета

Определяющим фактором технологического развития систем отопления стала обычная экономия на энергоноситель. Стремление сэкономить заставляет тщательней подходить к проектированию, выбору материалов, способов монтажа и эксплуатации отопления для жилища.

Поэтому, если вы решили создать уникальную и в первую очередь экономную систему отопления для своей квартиры или дома, тогда рекомендуем ознакомится с правила расчета и проектирования.

Перед тем как дать определение гидравлического расчёта системы, нужно ясно и четко понимать, что индивидуальная система отопления квартиры и дома расположена условно на порядок выше относительно центральной системы отопления большого здания.

Персональная отопительная система базируется на принципиально ином подходе к понятиям тепла и энергоресурса.


Суть гидравлического расчета заключается в том, что расход теплоносителя не задаются заранее с существенным приближением к реальным параметрам, а определяются путем увязки диаметров трубопровода с параметрами давления во всех кольцах системы

Достаточно провести тривиальное сравнение этих систем по следующим параметрам.

  1. Центральная отопительная система (котельня-дом-квартира) основывается на стандартных типах энергоносителя – уголь, газ. В автономной системе можно использовать практический любое вещество, которое имеет высокую удельную теплоту сгорания, или же комбинацию из нескольких жидких, твёрдых, гранулированных материалов.
  2. ЦОС построена на обычных элементах: металлические трубы, “топорные” батареи, запорная арматура. Индивидуальная же система отопления позволяет комбинировать самые разные элементы: многосекционные радиаторы с хорошей теплоотдачей, высокотехнологичные термостаты, разные виды труб (ПВХ и медные), краны, заглушки, фитинги и конечно собственные более экономичные котлы, циркуляционные насосы.
  3. Если зайти в квартиру типичного панельного дома, построенного лет 20-40 назад, видим что система отопления сводиться к наличию 7-секционной батареи под окном в каждой комнате квартиры плюс вертикальную трубу через весь дом (стояк), с помощью которой можно “общаться” с соседями сверху/снизу. То ли дело автономная система отопления (АСО) – позволяет строить систему любой сложности с учётом индивидуальных пожеланий жильцов квартиры.
  4. В отличи от ЦОС, отдельная система отопления учитывает достаточно внушительный список параметров, которые влияют на передачу, расход энергии и утери теплоты. Температурный режим окружающей среды, требуемый диапазон температуры в помещениях, площадь и объём помещения, количество окон и дверей, назначение помещений и т.д.

Таким образом, гидравлический расчет системы отопления (ГРСО) – это условный набор вычисляемых характеристик отопительной системы, который предоставляет исчерпывающую информацию о таких параметрах, как диаметр труб, количество радиаторов и клапанов.


Данный тип радиаторов устанавливался в большинстве панельных домов на постсоветском пространстве. Экономия на материалах и отсутствие конструкторской идеи “на лицо”

ГРСО позволяет правильно выбрать водно-кольцевой насос (отопительного котла) для транспортировки горячей воды к конечным элементам системы отопления (радиаторам) и, в конечном результате, иметь максимально уравновешенную систему, что напрямую влияет на финансовые вложения в части отопления жилища.


Еще один тип отопительного радиатора для ЦОС. Это более универсальное изделие, которое может иметь любое количество рёбер. Так можно увеличить или уменьшить площадь теплообмена

Примеры расчетов для СВО

Пусть температура подаваемого воздуха (tr) – 55 °С, желаемая температура в помещении (tv) – 22 °С, теплопотери дома (Q) – 16000 Вт.

Определение количества воздуха для РСВО

Для определения массы подаваемого воздуха при температуре tr используется формула:

Eot = Q/(c × (tr – tv))

Подставляя в формулу значения параметров, получим:

Eot = 16000/(1.005 × (55 – 22)) = 483

Объемное количество подаваемого воздуха рассчитывается по формуле:

Vot = Eot /pr,

где:

pr = 353/(273 + tr)

Для начала вычислим плотность p:

pr = 353/(273 + 55) = 1.07

Тогда:

Vot = 483/1.07 = 451.

Воздухообмен в помещении определяется по формуле:

Vp = Eot /pv

Определим плотность воздуха в помещении:

pv = 353/(273 + 22) = 1.19

Подставляя значения в формулу, получим:

Vp = 483/1.19 = 405

Таким образом, воздухообмен в помещении равен 405 м3 за час, а объем подаваемого воздуха должен быть равен 451 м3 за час.

Расчет количества воздуха для ЧРСВО

Для вычисления количества воздуха для ЧРСВО возьмем полученные сведения из предыдущего примера, а также tr = 55 °С,  tv = 22 °С; Q=16000 Вт. Количество воздуха, необходимого для вентиляции, Event=110 м3/ч. Расчетная наружная температура tn=-31 °С.

Для расчета ЧРСВО используем формулу:

Q3 = [Eot × (tr – tv) + Event × pv × (tr – tv)] × c

Подставляя значения, получим:

Q3 = × 1.005 = 27000

Объем рециркуляционного воздуха составит 405-110=296 м3 в ч. Дополнительный расход тепла равен 27000-16000=11000 Вт.

Определение начальной температуры воздуха

Сопротивление механического воздуховода D=0.27 и берется из его технических характеристик. Длина воздуховода вне отапливаемого помещения l=15 м. Определено, что Q=16 кВт, температура внутреннего воздуха равна 22 градуса, а необходимая температура для отопления помещения равна 55 градусам.

Определим Eot по вышеизложенным формулам. Получим:

Eot = 10 × 3.6 × 1000/ (1.005 × (55 – 22)) = 1085

Величина теплового потока q1 составит:

q1 = (55 – 22)/0.27 = 122

Начальная температура при отклонении η = 0 составит:

tnach = 22 + (16 × 1000 + 137 × 15) × (55 – 22)/ 1000 × 16 = 60

Уточним среднюю температуру:

tsr = 0.5 × (55 + 60) = 57.5

Тогда:

Qotkl = ((574 -22)/0.27) × 15 = 1972

С учетом полученных сведений найдем:

tnach = 22 + (16 × 1000 + 1972) × (55 – 22)/(1000 × 16) = 59

Из этого следует вывод, что при движении воздуха теряется 4 градуса тепла. Чтобы уменьшить потери тепла, необходимо теплоизолировать трубы. Также рекомендуем вам ознакомиться с другой нашей статьей, в которой подробно описывается процесс обустройства системы воздушного отопления.

О специальных программах для расчетов

Программа Oventrop CO

Это абсолютно бесплатная программа, которая широко применяется для того, чтобы рассчитать загородный дом. Необходимо всего лишь предварительно задать все необходимые настройки и указать приборы отопления, трубы – далее можно с легкостью прорабатывать новые системы. Более того, при желании вы сможете корректировать уже наличествующую систему. Это осуществляется следующим образом: мощность уже имеющихся приборов подбирается в соответствии с требованиями отапливаемого здания.

Оба способа проектировки превосходно объединены в едином программном обеспечении, что дает возможность создавать новые проекты и производить регулировку старых. Вне зависимости от способа программа сама подбирает настройку арматуры. Касаемо интересующих нас расчетов, то Oventrop CO дает просто неограниченные возможности – от анализа расхода теплоносителя до диаметра труб. Вся информация выводится в виде рисунков, таблиц или схем.

Программа HERZ C.O.

Еще один представитель бесплатных программ, позволяющий произвести расчет любого рода отопительной системы. Утилита характеризуется тем, что позволяет производить такие расчеты даже в новых или недавно реконструированных объектах, в которых теплоносителем является гликолей. Соответствует всем мировым требованиям, следовательно, владеет всеми необходимыми сертификатами.

Ниже приведены основные возможности, которые может предоставить вам немецкая HERZ C.O.

  1. Подобрать трубопровод по диаметру.
  2. Снизить давление в кольцах циркуляции путем автоподбора параметров вентилей.
  3. Настроить «регулировщиков» разницы в давлении.
  4. Учесть необходимые параметры вентилей термостатики.
  5. Проанализировать будущий расход теплоносителя, а также определить снижение давления в системе.
  6. Вычислить гидравлическое сопротивление колец циркуляции.

Чтобы вам было удобнее пользоваться программой, всю информацию можно вводить в графическом виде. В результате утилита выдаст вам поэтажный план строения.

Важная информация! Еще одной отличительной чертой программы является так называемая контекстная помощь. Она дает возможность подробнее узнать о вводимой команде или каком-либо показателе.

Также доступно открытие сразу нескольких окон (что большая редкость для подобного рода продуктов), благодаря чему вы сможете изучать несколько типов информации одновременно. Возможна работа с принтерами и плоттерами – она крайне просто организована, каждый лист, который планируется распечатать, можно предварительно посмотреть.

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

  • диаметр труб и их пропускная способность;
  • местные потери давления по отдельным участкам системы отопления;
  • требования гидравлической увязки;
  • потери давления по всей системе (общие);
  • оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

  1. Собрать исходные данные и систематизировать их.
  2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

  • мощности радиаторов;
  • расхода теплоносителя;
  • расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

Определение потерь давления в трубах

Сопротивление потерь давления в контуре, по которому циркулирует теплоноситель, определяется как их суммарное значение для всех отдельных составляющих. К последним относят:

  • потери в первичном контуре, обозначаемые как ∆Plk;
  • местные издержки теплоносителя (∆Plм);
  • падение давления в особых зонах, называемых “генераторами тепла” под обозначением ∆Pтг;
  • потери внутри встроенной теплообменной системы ∆Pто.

После суммирования этих величин получается искомый показатель, характеризующий полное гидравлическое сопротивление системы ∆Pсо.

Помимо этого обобщенного метода существуют другие способы, позволяющие определить потери напора в трубах из полипропилена. Один из них основан на сравнении двух показателей, привязанных к началу и концу трубопровода. В этом случае вычислить потерю давления можно простым вычитанием начального и конечного его значений, определяемых по двум манометрам.

Еще один вариант вычисления искомого показателя основан на применении более сложной формулы, учитывающей все факторы, которые влияют на характеристики теплового потока. Приводимое ниже соотношение в первую очередь учитывает потерю напора жидкости из-за большой длины трубопровода.

  • h – потери напора жидкости, в исследуемом случае измеряемые в метрах.
  • λ – коэффициент гидравлического сопротивления (или трения), определяемый по другим расчетным методикам.
  • L – общая длина обслуживаемого трубопровода, которая измеряется в погонных метрах.
  • D –внутренний типоразмер трубы, определяющий объем потока теплоносителя.
  • V – скорость тока жидкости, измеряемая в стандартных единицах (метр за секунду).
  • Символ g – это ускорение свободного падения, равное 9,81 м/сек2.

Потери давления происходят из-за трения жидкости о внутреннюю поверхность труб

Большой интерес представляют потери, вызванные высоким коэффициентом гидравлического трения. Он зависит от шероховатости внутренних поверхностей труб. Используемые в этом случае соотношения справедливы лишь для трубных заготовок стандартной круглой формы. Окончательная формула для их нахождения выглядит так:

  • V – скорость перемещения водных масс, измеряемая в метрах/секунду.
  • D – внутренний диаметр, определяющий свободное пространство для перемещения теплоносителя.
  • Стоящий в знаменателе коэффициент указывает на кинематическую вязкость жидкости.

Последний показатель относится к постоянным величинам и находится по специальным таблицам, в больших количествах опубликованным в Интернете.

Как на практике считают гидравлическое сопротивление системы отопления.

Часто инженерам приходится рассчитывать системы отопления на больших объектах. В них большое количество приборов отопления и много сотен метров труб, но считать все равно нужно. Ведь без ГР не получится правильно подобрать циркуляционный насос. К тому же ГР позволяет установить еще до монтажа будет ли работать все это.

Для упрощения жизни проектировщикам разработаны различные численные и программные методы определения гидравлического сопротивления. Начнем от ручного к автоматическому.

Приближенные формулы расчета гидравлического сопротивления.

Для определения удельных потерь на трение в трубопроводе используется следующая приближенная формула:

R = 5104 v1.9 /d1,32   Па/м;

Здесь сохраняется практически квадратичная зависимость от скорости движения жидкости в трубопроводе. Данная формула справедлива для скоростей 0,1-1,25 м/с.

Если у вас известен расход теплоносителя, то есть приближенная формула для определения внутреннего диаметра труб:

d = 0.75√G  мм;

Получив результат необходимо воспользоваться следующей таблицей для получения диаметра условного прохода:

Наиболее трудоемким будет расчет местных сопротивлений в фитингах, запорной арматуре и приборах отопления. Ранее я упоминал коэффициенты местного сопротивления ξ, их выбор делается по справочным таблицам. Если с углами и запорной арматурой все ясно, то вот выбор КМС для тройников превращается в целое приключение. Чтобы стало понятно о чем я говорю, посмотрим на следующую картинку:

По картинке видно, что у нас имеется целых 4 вида тройников, для каждого из которых будут свои КМС местного сопротивления. Трудность тут будет состоять в правильном выборе направления тока теплоносителя. Для тех кому очень нужно, приведу здесь таблицу с формулами из книги О.Д. Самарина «Гидравлические расчеты инженерных систем»:

Эти формулы можно перенести в MathCAD или любую другую программу и рассчитать КМС с погрешностью до 10 %. Формулы применимы для скоростей движения теплоносителя от 0,1 до 1,25 м/с и для труб с диаметром условного прохода до 50 мм. Такие формулы вполне подойдут для отопления коттеджей и частных домов. Теперь рассмотрим некоторые программные решения.

Программы для расчета гидравлического сопротивления в системах отопления.

Сейчас в интернете можно найти много различных программ для расчета отопления платных и бесплатных. Понятное дело, что платные программы обладают более мощным функционалом, чем бесплатные и позволяют решать более широкий круг задач. Такие программы имеет смыл приобретать профессиональным инженерам-проектировщикам. Обывателю, который хочет самостоятельно посчитать систему отопления в своем доме будет вполне достаточно бесплатных программ. Ниже приведу список наиболее распространенных программных продуктов:

  • Valtec.PRG — бесплатная программа для расчета отопления и водоснабжения. Есть возможности расчета теплых полов и даже теплых стен
  • HERZ — целое семейство программ. С их помощью можно рассчитывать как однотрубные так и двухтрубные системы отопления. Программа имеет удобное графическое представление и возможность разбивки на поэтажные схемы. Имеется возможность расчета тепловых потерь
  • Поток — отечественная разработка, представляющая из себя комплексную САПР, которая может проектировать инженерные сети любой сложности. В отличии от предыдущих, Поток — платная программа. Поэтому простой обыватель вряд ли станет ей пользоваться. Она предназначена для профессионалов.

Есть еще несколько других решений. В основном от производителей труб и фитингов. Производители затачивают программы для расчета под свои материалы и тем самым в какой-то степени вынуждают покупать их материалы. Это такой маркетинговый ход и в нем нет ничего плохого.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

  • значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
  • ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

  • Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
  • Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
  • Жёлтые ячейки — вспомогательные предварительные расчёты.
  • Светло-жёлтые ячейки — результаты расчётов.
  • Шрифты:
    • синий — исходные данные;
    • чёрный — промежуточные/неглавные результаты;
    • красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

  • длина трубы100 метров;
  • ø108 мм;
  • толщина стенки 4 мм.

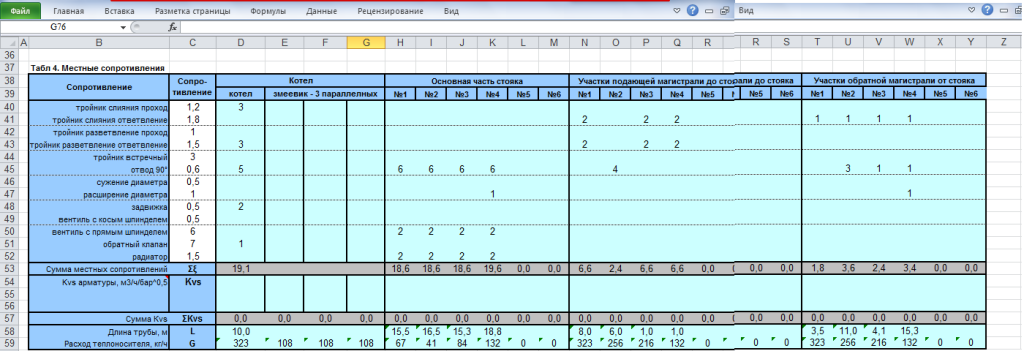

Таблица результатов расчёта местных сопротивлений

Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Расчет мощности отопительного котла

Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае двухконтурной системы или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.

Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.


Одноконтурный котел производит только нагрев теплоносителя для отопительной системы

Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.

Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:

271,512 + 45,76 = 317,272 кВт·ч,

Где: 271,512 – суточные потери тепла внешними стенами; 45,76 – суточные теплопотери на нагрев приточного воздуха.

Соответственно, необходимая отопительная мощность котла будет:

317,272 : 24 (часа) = 13,22 кВт

Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.

Поэтому выбирать котел по усредненному расчету затрат тепловой энергии не стоит – он с сильными морозами может и не справиться.

Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:

13,22 · 0,2 + 13,22 = 15,86 кВт

Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:

493,82 : 30 : 24 = 0,68 кВт

По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.

Однотрубная система отопления: проектировка и особенности

В том случае, когда необходимо выполнить расчет однотрубной системы отопления, первым делом рассчитывается диаметр стояка и магистралей по давлению. В принципе, расчет однотрубных систем мало чем отличается от расчета двухтрубных. Порядок действия совпадает с вышеприведенным примером.

Расчет можно проводить и по обратной схеме: сначала определить диаметры по кольцу, после чего перейти к замыкающим участкам. В таких измерениях коэффициент затекания находится по графику, составленному по результатам предыдущих исследований.


https://youtube.com/watch?v=IVHMLLJRL6M

Расчет теплопотерь и котла для отопления дома онлайн

С помощью нашего калькулятора расчета отопления для частного дома вы сможете с легкостью узнать необходимую мощность котла для обогрева вашего уютного “гнездышка”.

Как вы помните, для того чтобы рассчитать показатель теплопотерь, необходимо знать несколько значений основных компонентов дома, на которые в сумме приходится более 90% от общих потерь. Для вашего удобства мы добавили в калькулятор только те поля, которые вы можете заполнить без специальных знаний:

  • остекление;
  • теплоизоляция;
  • соотношение площади окон и пола;
  • температура снаружи помещения;
  • число стен выходящих наружу;
  • какое помещение над рассчитываемым;
  • высота помещения;
  • площадь помещения.

После того, как вы получите значение теплопотерь дома, для вычисления необходимой мощности котла берется поправочный коэффициент запаса равный 1.2.

Порядок работы на калькуляторе

Помните, что чем толще остекление и качественнее теплоизоляция, тем меньшей мощности отопление потребуется.

Для получения результатов необходимо ответить себе на следующие вопросы:

  1. Выберите один из предложенных типов остекления (тройной или двойной стеклопакет, обычное двухкамерное стекло).
  2. Как утеплены ваши стены? Добротное толстое утепление из пары слоев минеральной ваты, пенопласта, ЭППС для севера и Сибири. Может быть, живете в Центральной России и вам хватит одного слоя утеплителя. Или вы из тех, кто строит дом в южных регионах и ему подойдет  двойной пустотелый кирпич.
  3. Какое у вас соотношение площади окон к полам, в %. Если вы не знаете это значение, то оно рассчитывается очень просто: делите площадь полов на площадь окон и умножайте на 100%.
  4. Укажите минимальную температуру в зимний период за пару сезонов и округляйте в большую сторону. Не нужно использовать среднюю температуру по зимам, иначе вы рискуете получить котел меньшей мощности, и дом будет недостаточно отапливаться.
  5. Рассчитываем для всего дома или только для одной стены?
  6. Что находится над нашим помещением. Если у вас одноэтажный дом, выберите тип чердака (холодный или теплый), если второй этаж, то обогреваемое помещение.
  7. Высота потолков и площадь помещения, необходимы для расчета объема квартиры, который в свою очередь, является основой для всех вычислений.

Пример расчетов:

  • одноэтажный дом в Калининградской области;
  • длина стен 15 и 10 м, утеплены одним слоем минеральной ваты;
  • высота потолка 3 м;
  • 6 окон по 5 м2 из двухкамерного стеклопакета;
  • минимальная температура за последние 10 лет – 26 градусов;
  • рассчитываем для всех 4 стен;
  • сверху теплый отапливаемый чердак;

Площадь нашего дома равна 150 м2, а площадь окон 30 м2. 30/150*100=20% соотношение между окнами и полом.

Все остальное нам известно, выбираем соответствующие поля в калькуляторе и получаем, что наш дом будет терять  26.79 кВт тепла.

26,79*1.2=32.15 кВт – необходимая теплопроизводительность котла.

Итоги гидравлического расчета

В итоге необходимо просуммировать сопротивления всех участков до каждого радиатора и сравнить с контрольными значениями. Для того, чтобы насос, встроенный в газовый котел, обеспечил теплом все радиаторы, потери напора на самой длинной ветке не должны превышать 20000 Па. Скорость движения теплоносителя на любом участке должна быть в диапазоне 0,25 — 1,5 м/с. При скорости выше 1,5 м/с в трубах может появиться шум, а минимальная скорость в 0,25 м/с рекомендуется по СНиП 2.04.05-91 во избежание завоздушивания труб.

Для того, чтобы выдержать вышеуказанные условия, достаточно правильно подобрать диаметры труб. Это можно сделать по таблице.

Труба Минимальная мощность, кВт Максимальная мощность, кВт
Металлопластиковая труба 16 мм 2,8 4,5
Металлопластиковая труба 20 мм 5 8
Металлопластиковая труба 26 мм 8 13
Металлопластиковая труба 32 мм 13 21
Полипропиленовая труба 20 мм 4 7
Полипропиленовая труба 25 мм 6 11
Полипропиленовая труба 32 мм 10 18
Полипропиленовая труба 40 мм 16 28

В ней указана суммарная мощность радиаторов, которые труба обеспечивает теплом.

Быстрый подбор диаметров труб по таблице

Для домов площадью до 250 кв.м. при условии, что стоит насос 6-ка и радиаторные термоклапаны, можно не делать полный гидравлический расчет. Можно подобрать диаметры по таблице ниже. На коротких участках можно немного превысить мощность. Расчеты произведены для теплоносителя Δt=10oC и v=0,5м/с.

Труба Мощность радиаторов, кВт
Труба 14х2 мм 1.6
Труба 16х2 мм 2,4
Труба 16х2,2 мм 2,2
Труба 18х2 мм 3,23
Труба 20х2 мм 4,2
Труба 20х2,8 мм 3,4
Труба 25х3,5 мм 5,3
Труба 26х3 мм 6,6
Труба 32х3 мм 11,1
Труба 32х4,4 мм 8,9
Труба 40х5,5 мм 13,8

Обсудить эту статью, оставить отзыв в | |

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
