Водяное отопление частного дома своими руками: схемы трубных разводок, правила выбора оборудования

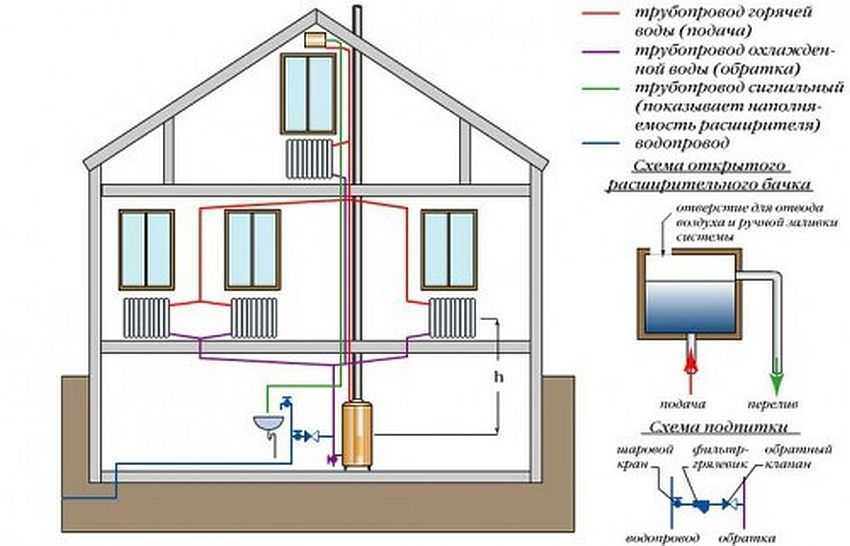

Самотечное отопление плюсы гравитационной системы отопления

Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией  остывает  в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.

Радиаторы отопления

Батарея или отопительный радиатор являются последним звеном, которое включают автономные системы отопления частного дома. В наше время ассортимент радиаторов отопления очень широкий. Радиаторы могут быть различных типов, таких как напольные радиаторы, настенные радиаторы или радиаторы, которые можно замаскировать под предмет декора или интерьера.

Радиатор отопления

Любой радиатор должен быть оснащен решеткой, которая позволяет проникать теплу в помещение. Радиаторы также можно разделить исходя из материалов, из которых они изготавливаются. Главным требованием к материалу должен быть его уровень теплопроводности, так как его основная цель – это распространение энергии тепла. Чаще всего радиаторы отопления изготавливаются из такого материала как металл или его различные сплавы.

Каким может быть газовое отопление

Для отопления можно использовать два вида газа — магистральный и сжиженный. Магистральный газ под определенным давлением подается по трубам к потребителям. Это единая централизованная система. Сжиженный газ может поставляться в баллонах разной емкости, но обычно в 50 литровых. Также его заливают в газгольдеры — специальные герметичные емкости для хранения этого вида топлива.

Примерная картина по стоимости отопления разными видами топлива

Более дешевое отопление — с использованием магистрального газа (не считая подключения), применение сжиженного газа лишь чуть дешевле чем использование жидких видов топлива. Это общая статистика, но конкретно надо считать по каждому региону — цены отличаются значительно.

Водяное отопление

Традиционно в частных домах делают водяную систему отопления. Она состоит из:

  • источника тепла — в данном случае — газового котла;
  • радиаторов отопления;
  • труб — соединяющих котел и радиаторы;
  • теплоносителя — воды или незамерзающей жидкости, которая движется по системе перенося тепло от котла.Схема водяного газового отопления для частного дома.

Это самое общее описание системы водяного газового отопления частного дома, ведь есть еще немало дополнительных элементов, обеспечивающих работоспособность и безопасность. Но схематично — это основные компоненты. В данных системах котлы отопления могут быть на природном или сжиженном газе. Некоторые модели напольных котлов могут работать с двумя этими видами топлива, причем есть такие, которые даже не требуют замены горелки.

Воздушный (конвекторный) обогрев

Кроме того сжиженный газ также может использоваться как топливо для специальных конвекторов. В этом случае помещения отапливают нагретым воздухом, соответственно отопление — воздушное. Не так давно на рынке появились конвектора которые могут работать от сжиженного газа. Они требуют перенастройки, но могут работать и на этом виде топлива.

Газовые конвекторы хороши, если надо быстро поднять температуру в помещении. Они начинают прогрев помещения сразу после включения, но также быстро он перестают греть — как только выключаются. Еще один недостаток — они сушат воздух и выжигают кислород. Потому в помещении требуется хорошая вентиляция, зато нет необходимости ставить радиаторы и сооружать трубопровод. Так что и в этом варианте есть свои плюсы.

Воздушная система отопления дома

В воздушных комплексах обогрева помещений нет промежуточного теплоносителя (воды) и производится непосредственный нагрев воздуха. По принципу работы выделяют 3 типа воздушного отопления:

  1. Прямоточное;
  2. Рециркуляционное;
  3. Смешанное.

В прямоточной схеме воздух забирается снаружи помещения, нагревается и подается в помещения, при этом расход топлива является максимальным среди всех конфигураций отопления.

Рециркуляционная установка работает по замкнутому циклу, нагревает воздух помещения без подмеса свежего воздуха. Такой принцип работы отличается экономичностью, но при этом ухудшаются показатели микроклимата. Смешанная схема сочетает в себе черты обоих вышеописанных схем, осуществляет частичное замещение объема свежим нагретым воздухом.

Нагрев воздуха в установках производится чаще всего в газовых воздухонагревателях, электрических и водяных калориферах.

Причем водяные калориферы обычно подключаются к котлам.

Подача воздуха в помещения осуществляется по сети каналов (воздуховодов) с помощью вентилятора, распределение регулируется клапанами, заслонками, решетками, диффузорами. На входе в установку устанавливаются фильтры для очистки от пыли, насекомых, различных частиц. Рекомендуется также монтировать блок увлажнения – при нагреве влагосодержание воздуха снижается, что негативно отражается на его качестве и ощущениях человека.

Принцип работы автономной отопительной системы

Сердцем любой автономной отопительной системы является нагревательный котел. Главным различием, в соответствии с которым котлы классифицируются в отдельные группы, является тип применяемого топлива.

Бытовые газовые котлы отопления

Принцип же работы котлов разных групп остается неизменным вне зависимости от модели оборудования и особенностей используемого топлива.

При сжигании загруженного топлива котел нагревает воду либо другой теплоноситель, используемый в конкретной автономной отопительной системы. Трубы же отдают тепло батареям и окружающему пространству.

Принципиальная схема пиролизного котла

От типа применяемого топлива зависят основные эксплуатационные и технические свойства нагревательного котла. Именно они оказывают прямое влияние на долговечность, надежность и производительность устройства. Этими же свойствами определяется легкость управления отопительной системы и удобство ее эксплуатации.

Сложность установки системы индивидуального отопления также во многом зависит от особенностей котла. Вам нужно изучить особенности существующего оборудования и выбрать такую систему, которая наилучшим образом подойдет конкретно для вашего случая.

Комбинированные котлы отопления

Отопительные котлы

Наиболее главный компонент отопительной системы – это котел. Котлы можно разделить на разные виды, в зависимости от критерия их применения. Котлы могут быть:

  • Газовыми;
  • Работающими на твердом типе топлива, например на дровах, или на угле;
  • Электрическими;
  • Жидкотопливными, работающими на керосине, солярке или на дизеле.

Наиболее эффективными считаются котлы, которые работают от электрической сети. Коэффициент их полезного действия может превысить даже 98%. Минусом таких котлов является то, что с финансовой точки зрения они не совсем выгодны, и автономное отопление частного дома электричеством – недешевое удовольствие. Из всех типов источников тепла электричество можно отнести к разряду наиболее дорогостоящих.

Система отопления с электрическим котлом

Газовые котлы лучше электрических еще тем, что в случае перебоев в сети или аварийных ситуаций последние могут стать причиной если не полного отключения отопления, то, по крайней мере, сделать отопление более слабым. Подобные перебои могут оказать негативное влияние не только на микроклимат в доме, но и на работу некоторых приборов, которые входят в автономные системы отопления загородного дома.

Альтернативные варианты отопления

При постоянном повышении цен на энергоносители устойчиво продвигаются альтернативные виды систем отопления частного дома. Конечно, они не могут в полной мере заменить традиционные способы отопления частного дома, но снизить затраты способны существенно.

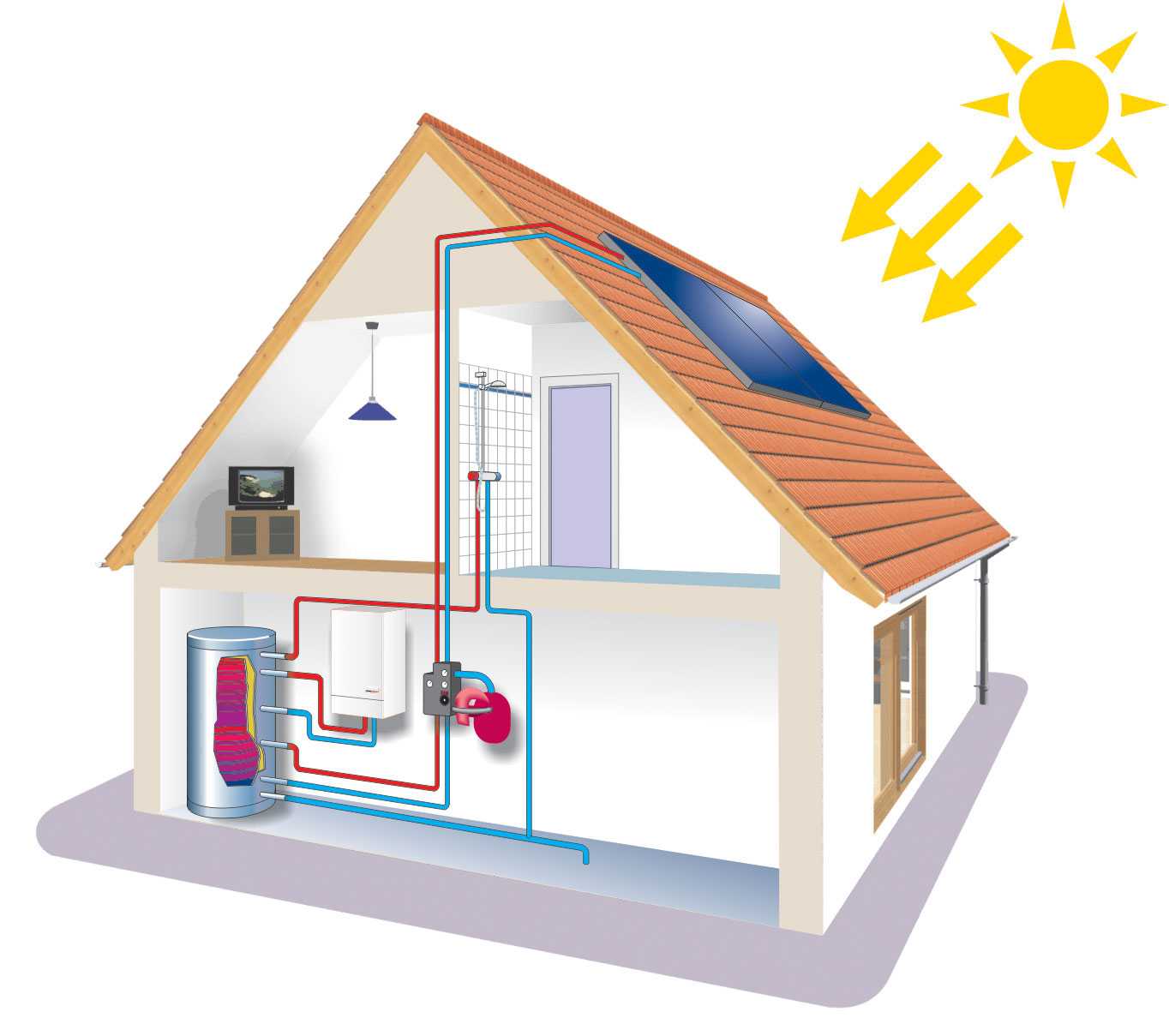

В регионах, где количество солнечных дней достаточно велико, все чаще можно наблюдать установленные на крышах загородных и частных домов солнечные батареи. Солнечный свет является неиссякаемым источником энергии, и позволяет пользоваться преобразованным электричеством долгие годы.

Электричество в свою очередь используется как питание для нагревательных элементов отопления. Единственный недостаток такого вида получения энергии – дороговизна элементов, но со временем затраты окупаются.

Солнечную энергию также можно «консервировать» и применять при помощи солнечного коллектора. Принцип его действия основан на нагреве выставленного на солнце радиатора, соединенного с емкостью большого объема. Солнечные лучи нагревают воду в радиаторе, которая в свою очередь отдает тепло в емкость.

Данный способ позволяет нагревать воду для использования ее в качестве теплоносителя в системах отопления. Наибольший эффект достигается при использовании вакуумных коллекторов. Внутри таких радиаторов находятся колбы с откачанным воздухом, таким образом достигается эффект «термоса».

Ветрогенераторы

Понятно, что напрямую использовать силу ветра для отопления дома использовать не получится. Но зато, установив «ветряк» можно получить дармовую электроэнергию, впоследствии направляемую на различные нужды, в том числе и для питания систем отопления. В регионах, где ветры бывают особенно часто такой способ получения энергии будет наиболее эффективным. Опять же, как и в случаях с солнечными батареями все упирается в стоимость аккумуляторов, преобразователей и электрогенераторов.

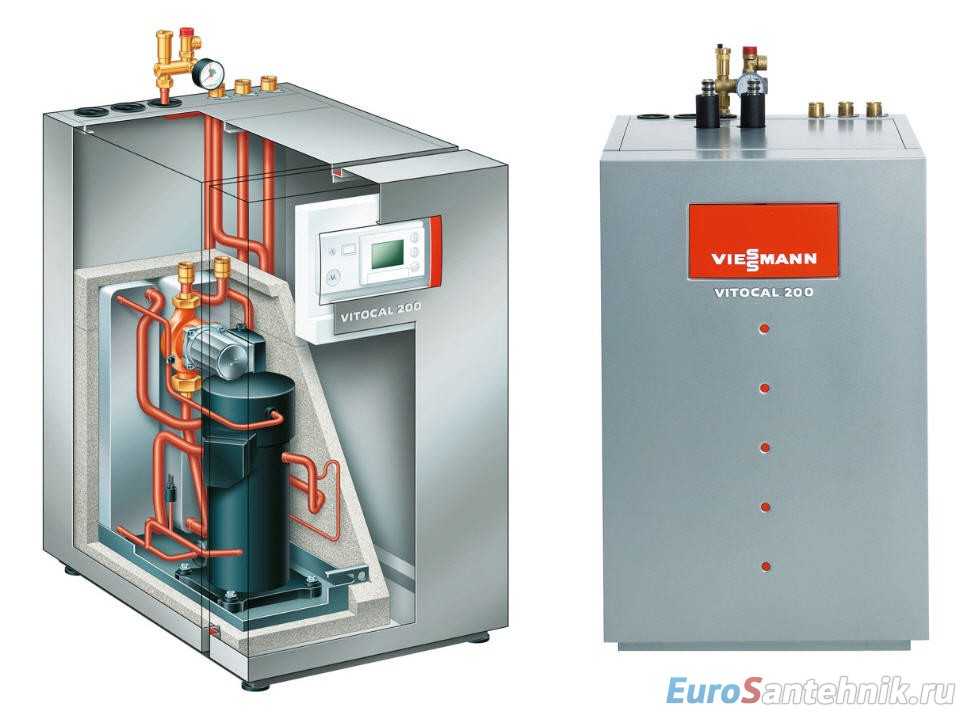

Тепловой насос

Это вид системы отопления, которая поможет существенно снизить затраты на отопление частного дома. Принцип его действия напоминает устройство холодильных камер или кондиционеров. Такое устройство может выкачать тепловую энергию из потенциальных источников тепла, не отличающихся высокой температурой. Ими может служить почва или вода.

Такая система требует питания электрической энергией, однако на выходе может выдавать тепло в разы больше затраченных на ее работу ресурсов. Существенным недостатком теплового насоса является его громоздкость и сложность в монтаже.

В заключение данного обзора стоит отметить следующее. Наибольшую эффективность в отоплении собственного дома показывает способ, при котором результат достигается при минимальных затратах, по сравнению с другими способами.

Поэтому с уверенностью говорить о преимуществах одного способа обогрева жилья над другим невозможно. В местах, где широко используется природный газ глупо устанавливать твердотопливные котлы как основной источник обогрева.

Прежде всего, в выборе оптимального способа отопления своего дома нужно учитывать целесообразность. Если подвести некоторый итог, то можно сделать следующий вывод — в подавляющем большинстве случаев для работы отопительных приборов условно используется лишь два источника энергии:

а) Энергия, получаемая путем сгорания разнообразного топлива, в дальнейшем нагревающая теплоноситель;

б) Электрическая энергия, с помощью которой нагреваются тепловые установки, воздух или (и) приборы обогрева.

А вот способы и приемы получения результата могут исчисляться десятками. Поэтому, чаще всего, экономии можно достичь, комбинируя различные способы получения энергии, используя разнообразные виды отопления. Все нюансы и затраты требуют тщательных расчетов. Ведь свое жилище будет содержать хозяин на собственные средства.

Читайте так же:

Разновидности автономных отопительных систем

Электроотопление

Автономное отопление на основе электрических нагревательных котлов имеет ряд преимуществ, среди которых необходимо обязательно отметить следующие моменты:

  • надежность оборудования;
  • сравнительно доступная стоимость котла;
  • бесшумность и безвредность работы;
  • возможность монтажа и подключения оборудования собственными силами.

Современные ТЭНы, включаемые в конструкцию нагревательных котлов, служат более 15-20 лет. Помимо этого, современное отопительное оборудование имеет возможность программирования режима работы и основных параметров системы.

Цены на популярные электрокотлы

Электрокотёл

К примеру, владелец может запрограммировать котел на включение и выключение в определенное время, что очень удобно. Для реализации данной функции применяются датчики температуры воздуха.

Современный электрокотел

В результате автономное отопление, спроектированное и обустроенное на основе электрического нагревательного котла, сможет работать без вмешательства владельца неделями, а то и целыми месяцами. Именно этот момент и определяет смысл автономности.

Полноценная автономная система должна быть способна поддерживать температурный режим на заданном уровне вне зависимости от погоды за окном.

Обвязка электрокотла

Однако у электрического обогрева есть два существенных недостатка, а именно:

  • система требует наличия стабильного электроснабжения, а оно присутствует далеко не во всех населенных пунктах. Скачки электричества и его внезапные отключения могут привести к выходу нагревательного котла из строя;
  • сравнительно высокие тарифы на электроэнергию. Именно этот момент чаще всего останавливает владельцев, настроенных на обустройство электрообогрева, от реализации своих задумок.

Газовое отопление

Газовое отопление

Один из наиболее популярных вариантов. Обеспечивает максимально экономичный обогрев ввиду сравнительно низкой цены на газ. Других значимых преимуществ такое отопление не имеет.

Наиболее распространенные схемы газового отопления загородного дома

Недостатков же намного больше. Среди них отдельного внимания заслуживают следующие моменты:

  • опасность оборудования;
  • высокая стоимость нагревательных котлов;
  • необходимость регулярного обслуживания профессионалами.

Помимо этого, с монтажом газового котла и обустройством на его основе полноценного автономного обогрева можно справиться только при наличии специальных навыков. Для установки такого котла нужно приглашать специалистов, предварительно получив ряд разрешений в соответствующих инстанциях.

Цены на популярные газовые котлы

Газовый котёл
Газовое отопление

Да и газовые магистрали проведены далеко не во всех населенных пунктах. При отсутствии возможности подключения к магистрали об автономном отоплении на основе газового котла можно и не думать.

Жидкотопливный обогрев

Конденсационный жидкотопливный котел отопления

Жидкотопливные котлы категорически не подходят для обустройства постоянного автономного отопления. Ограничения накладывают как особенности непосредственно нагревательного оборудования, так и применяемого топлива.

Жидкотопливные котлы

Также к числу существенных недостатков подобных систем нужно обязательно отнести их электрозависимость и пожароопасность. Поэтому жидкотопливные системы обогрева можно рассматривать исключительно в качестве резервного и временного источника тепла.

Твердотопливное отопление

Твердотопливное отопление

Один из наиболее древних и распространенных вариантов обогрева. На современном рынке представлен большой выбор твердотопливных котлов, подходящих для обустройства автономного отопления.

Цены на популярные твердотопливные котлы

Твердотопливный котел Лемакс

Главным достоинством подобного оборудования является экономичность работы, обусловленная сравнительно низкой стоимостью энергоносителя.

Твердотопливное отопление

В числе недостатков – необходимость отведения места для хранения топлива и потребность в постоянном контроле и обслуживании.

Первая автономная система отопления частного дома — это система с твердотопливным пеллетным котлом с автоматическим розжигом и подачей топлива.

С такой системой впервые я столкнулся в 2017 году. Дом, который предполагалось отапливать был на участке с большим уклоном, до ближайшей газовой магистрали было около 5 км. А электричество в поселке (СНТ) было нестабильное. Площадь отапливаемая составляла 200 кв. м.

Заказчиком принято было решение установить пеллетный котел по расчетам бункер которого должен гореть не меньше трех суток. В котел также был встроен электрический тэн 9 кВт. В комплексе был установлен теплоаккумулятор ёмкостью 500 л. Нагрев воды осуществлялся от бойлера косвенного нагрева с электрическим догревателем.

Котел наш российский от компании теплодар с пеллетной горелкой. Система отопления была смонтирована к зиме 2017 г.

Плюсы и минусы такой системы показали себя уже в первый отопительный сезон. Автономная система отопления оказалась очень требовательной к присутствию внешнего присутствия. При сгорании древесных пеллет постоянно образуется шлак. Откуда он берется? Пеллеты производят в основном из отходов производства. И в них очень много песка и пр. грязи. Вот при сгорании и получается достаточно серьезный «корж» шлака. Из-за этого горение постепенно ухудшается и происходит затухание котла. Такую горелку необходимо очищать с периодичностью раз в сутки. Если пеллеты очень качественные, можно в раз в 2 суток.

Если такой котел выключается, то автоматический запуск становится невозможным. Лампа розжига не может прогреть пеллеты до температуры возгорания из-за толстого слоя шлака. Учитывайте этот факт. Как с этим бороться? Смотреть модели котлов с автоматической очисткой камеры сгорания. Но здесь стоит учитывать, что их стоимость в разы дороже. Плюс ко всему надежность такой автоматики может серьезно сказаться на сроке службы.

Альтернативные системы отопления

Системы этого типа базируются на использовании природных возобновляемых ресурсов:

  1. Солнечная энергия;
  2. Геотермальные источники тепла;
  3. Сила ветра.

Использование солнечной энергии актуально для южных широт – южнее 50 северной широты. Реализуется работа гелиоустановок двумя способами:

  1. Выработка электрической энергии фотоэлектрическими преобразователями солнечных панелей;
  2. Непосредственный нагрев жидкого теплоносителя в панелях коллекторного типа.

Хранение и расходование накопленных объемов энергии производится с помощью электрических и тепловых аккумуляторов.

Работа тепловых насосов реализуется в сборе тепла из геотермальных источников – почвы, воды, воздуха. Принцип работы устройства основан на свойствах хладагентов, кипящих при низкой температуре.

Наружные сети из полимерных труб погружаются в котлованы (грунт), водоемы и скважины (вода), используют тепло воздуха (при положительной температуре). Агрегат теплового насоса преобразует полученное из сторонних источников низкотемпературное тепло до более высокого потенциала и передает его в систему отопления.

Ветровые электрические генераторы вырабатывают электроэнергию, используя силу ветра. Накопленный запас концентрируется в аккумуляторах.

К месту установки ветрогенераторов существую технические условия по расположению относительно других объектов. Чаще всего для их размещения требуется земельный участок с большой площадью и неплотной застройкой.

Использование альтернативных источников отопления в нашей стране не развито, так как оборудование обладает очень высокой стоимостью. К тому же мощности установок не всегда могут дать требуемое количество тепла и используются чаще в качестве дополнительных источников обогрева.

Виды отопления частных домов

Частные дома отапливаются различными способами. Основными являются следующие типы отопительных систем:

  1. Водяное отопление;
  2. Воздушное отопление;
  3. Печной обогрев;
  4. Альтернативные способы обогрева.

Выбор вида отопления зависит от наличия того или иного вида топлива, размеров жилого дома, режима пребывания жильцов, финансовых возможностей владельца. Во всех случаях вид системы отопления рекомендуется определять на начальных стадиях строительства – это поможет впоследствии избежать затрат на капитальную замену системы обогрева.

При разработке проекта жилого дома также следует уделить внимание созданию качественной системы тепловой изоляции. Эффективная тепловая защита позволяет значительно снизить платежи за топливо

При современной ситуации – стабильном росте цен на энергоносители – мероприятия по снижению тепловых потерь весьма актуальны.

Важным аспектом является выбор вида топлива, на базе которого будет сооружаться отопительный комплекс. Выбор топлива зависит от его доступности, стабильности поставки, стоимости для конкретного региона.

Главными видами топлива являются:

  1. Природный (магистральный) газ;
  2. Твердые виды топлива – дрова, уголь, брикеты, гранулы и т.д.;
  3. Сжиженный газ;
  4. Жидкое топливо – солярка и другие;
  5. Электрическая энергия.

В приведенном списке энергоносители выстроены последовательно от самого дешевого к самому дорогому. Использование каждого вида топлива имеет свои условия. Подключение природного газа требует наличия в пределах досягаемости газопровода, получения разрешения снабжающей организации, выполнения и согласования проекта.

Теплогенераторы на твердом топливе – котлы и печи – обслуживаются чаще всего вручную, требуется сооружение склада и создание немалого запаса.

Сжиженный газ требует соблюдения особых мер хранения ресурса. Использование баллонов для отопления частного дома средних и крупных размеров нерационально – потребуется постоянная частая замена баллонов. Решением этого вопроса может послужить строительства хранилища – газгольдера – но это выльется в серьезные затраты. Достоинством котлов на сжиженном газе можно назвать возможность последующего их переустройства для работы на магистральном газе.

Самыми дорогостоящими видами топлива являются жидкое (углеводородное) топливо и электроэнергия. Дизельное топливо требует повышенного внимания к мерам пожарной безопасности, при его использовании в жилом доме может часто появляться неприятный запах нефтепродуктов.

Системы отопления на основе электроэнергии проще всех в эксплуатации и зачастую в устройстве, не имеют отходов, обладают большим числом технических решений по строительству системы. Немаловажный аспект для использования электроэнергии для отопления – возможность подключения к сетям электроснабжения, стабильность поставки ресурса.

Для отопления домов площадью более 60 – 70 м2 чаще всего требуется подключение трехфазного питания. Во всех случаях требуется соблюдение требований к высокому качеству электропроводки, установка предохранительных и защитных устройств.

Печное отопление частного дома

Отопление печами применяется довольно редко. Применяется этот вид обогрева в домах небольшой площади, пользуется популярностью на дачах.

Работают печи обычно на твердых видах топлива – дровах, угле, брикетах. Нагревательным элементом служит сама печь, воздух помещений нагревается от ее поверхности. Основными материалами для строительства печей служат:

  1. Кирпич;
  2. Сталь;
  3. Чугун.

Материалы обладают различным сроком службы, есть возможность самостоятельного сооружения печи. Обязательный элемент печи – дымовая труба.  Иногда печи оборудуются системами циркуляции водяного теплоносителя, на которые могут устанавливаться радиаторы. Большинство видов печей являются энергонезависимыми.

Обслуживаются печки вручную, требуется создание запаса топлива. Наиболее пригоден печной обогрев для частных домов с непостоянным проживанием людей. Этим устройствам не страшны морозы (при отсутствии труб с водой), они быстро и качественно нагревают помещение.

При эксплуатации печей следует соблюдать меры пожарной безопасности, особо тщательно проверять качество сгорания топливной закладки, чтобы избежать выделения в помещения угарного газа и отравления людей.

Особенности монтажа водяного отопления

Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:

  • энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
  • трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;
  • радиаторы отопления, которые делают из чугуна, стали или алюминия;

При покупке радиаторов выбирайте проверенных производителей.

  • различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
  • расширительный бак для компенсации избыточного давления в системе;
  • циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.

Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:

  1. С применением одной трубы.
  2. С применением двух труб.
  3. С использованием коллекторов.

Однотрубная система отопления с циркуляционным насосом.

По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.

Коллекторно-лучевая схема отопления

Коллекторная схема – модификация двухтрубной системы. К распределительным коллекторам подсоединяются трубы подачи и возврата теплоносителя, которые лучами расходятся к отопительным приборам.

Схема отличается эффективной регулировкой и независимостью каждого радиатора. Управление имеет двухступенчатую структуру, производится на распределительных коллекторах и непосредственно на приборах отопления.

По количеству материалов монтажа (по протяженности трубопроводов) схема является самой содержательной из всех (кроме теплого пола). При подключении большого количества радиаторов к коллекторам последние (в ряду подключения) работают с меньшей эффективностью из-за потери давления в коллекторе по направлению к последней точке подключения. Коллекторная схема в основном применяется в автономных системах.

Три основных схемы водяного отопления часто комбинируют между собой, учитывая достоинства и недостатки каждой.

На что нужно обратить внимание при проектировании гравитационной системы отопления

Основной проблемой эффективной работы гравитационной системы отопления в малоэтажный частных домах выступает неправильное расположение котла и радиаторов относительно друг друга. Одним из важных параметров системы выступает величина циркуляционного напора. Она показывает расстояние от центра отопительного прибора до центра отопительного котла. Чем выше этот показатель, тем эффективнее работа всей системы.

Неэффективность и низкий КПД отопительных котлов как твердотопливных, так и газовых устанавливаемых в гравитационных системах зачастую связан с небольшой разницей в высотах между радиатором и котлом. Так в обычных условиях такой перепад обычно составляет всего 0,2-0,3 метра. Такое положение не дает экономить до 25 % топлива. Большая часть энергоносителей тратится на перегрев жидкости. В тоже время, если увеличить перепад высот на 0,5 метра и довести его до 0,7-0,8 метра, то эффективность повысится на 6-11%, а при перепаде в 2,0 метра появляется возможность сэкономить до 20% энергии. Именно поэтому при проектировании систем отопления гравитационного типа размещение котла планируется в самой нижней точке, чаще всего в подвальном помещении.

Вместе с тем, рассматривая все варианты и способы устройства систем отопления частного дома, несмотря на кажущуюся простоту реализовывать этот проект рекомендуется доверить профессионалам. Опыт и наличие специального оборудования помогут обеспечить быстрый и главное легкий монтаж всего оборудования, сведя к минимуму риск ошибок.

Выводы и полезное видео по теме

Какой способ отопления частного дома более выгодный:

Все об однотрубной схеме отопления:

Принцип действия воздушного отопления:

Автономное отопление может быть обустроено самыми разными способами. На выбор решения, несомненно, повлияют климатические особенности местности, где расположен дом.

Вряд ли целесообразно обустраивать дорогостоящую систему с жидким теплоносителем там, где зима длится один-два месяца, и температура нечасто опускается ниже нуля

Важно так же учесть все особенности здания и финансовые возможности его владельца. Если принято верное решение, в доме всегда будет тепло
