Газгольдер antonio merloni (антонио мерлони): модельный ряд и критерии выбора оборудования

Газгольдеры Реал Инвест

Производитель изготавливает горизонтальные и вертикальные газгольдеры, предусматривает надземное и подземное исполнение, а также широкий выбор объема от 0,5 м³ до 9,9 м³. Газоемы производятся на высокотехнологичном оборудовании с использованием стали марки 09Г2С-12 с толщиной стенки 6 мм. Газовые емкости производитель представляет в следующих модификациях:

  • евростандарт – запорная арматура располагается на корпусе, на коротких фланцах;
  • высокие патрубки. Арматура размещается на длинных, 650 мм трубках;
  • высокая горловина. Емкость снабжается широкой горловиной.

Защитный кожух предохраняет арматуру от неблагоприятных воздействий и устанавливается на все модели. В качестве изготовителей арматуры выбран немецкий производитель SRG.

2 Основные статьи расходов

Газифицирование дома удовольствие недешевое, в общую стоимость входит:

  • Подготовка документации. На этом этапе оплачивают различные госпошлины.
  • Проектирование, в котором многое зависит от сложности работы и разводки самого газопровода. В районе 1000 руб. за погонный метр.
  • Врезка в магистраль. К первой категории с наименьшей платой относят частные домохозяйства, потребляющие газ в объемах до 5 м3 /ч, площадью менее 300 м2. А также предприятия малого бизнеса, если потребности их технологического оборудования не превышают 15 м3 /ч. В этих случаях, согласно п. 8 приказа ФСТ РФ №101-э/3 от 28. 04. 2014 г., плата за подключение составляет 20000-50000 руб. Окончательную цену определяют местные ГРО (газораспределяющие организации) исходя из условий данной территории, но она не должна превышать 50000 руб.
  • Потребляющее оборудование – котел, печь или поверхность, прочее. Внесение их в проект и подключение тоже стоит денег. Плюс цена газового котла, в зависимости от мощности она составляет 17000-40000 руб., и современных биметаллических радиаторов 3000-7000 руб.

Вариант автономной газификации самый дорогой, поскольку за газгольдер придется доплатить 60000 р.

В большинстве случаев газораспределительная организация отвечает за подвод линии к участку. А проектирование и подключение внутренних сетей осуществляет за отдельную плату.

Обзор популярных марок

Рынок наполнен качественными моделями российских и зарубежных производителей, поэтому выбрать оборудование для автономного использования действительно сложно. Бытовые газгольдеры из Италии соревнуются с продукцией из Польши, а болгарские – с российскими. Стандарты, принятые в разных странах, могут отличаться, как и нюансы монтажа.

Замечено, что российские модели отличаются от чешских или итальянских газгольдеров более толстыми стенками корпуса – 8 мм, однако защитное эпоксидное покрытие может быть слабее, чем у европейского оборудования. Недостаток обычно компенсируют электрохимической защитой.

Некоторые модели зарубежного производства не рассчитаны на низкие температуры, поэтому при покупке необходимо убедиться, что оборудование поставляется с разрешения Ростехнадзора

Еще следует знать об одном маленьком, но важном для заправки нюансе: для обслуживания импортных газгольдеров необходимы специальные газовозы

Разновидности конструкций

Резервуары могут устанавливаться горизонтально или вертикально. Способ расположения определяет особенности устройства корпуса. Разница заключается в том, что вертикальные модели занимают меньше места, но предъявляют более высокие требования к обеспечению безопасности. Если же на участке размещения наблюдается высокий уровень грунтовых вод, то лучше использовать горизонтальную конструкцию газгольдера. Отзывы отмечают, что в этом случае не требуется выполнение глубокого котлована и риск подтопления оборудования будет минимизирован. Но с другой стороны, придется расчищать большую площадку для хранилища.

Различают конструкции и по типу залегания. Данная классификация также относится к горизонтальным моделям, которые можно полностью погружать в землю или устанавливать на поверхности. Причем различия в подходах затрагивают и эргономику управления, и нюансы обслуживания – достаточно отметить специфику технической поддержки подземного газгольдера. Что это такое на практике? Это оборудование, которое раз в год или несколько лет нужно будет выкапывать и проверять на широкий перечень технико-физических параметров – от герметичности до качества защитных покрытий. И в этом отношении наземные модели гораздо привлекательнее по затратам на содержание и удобству управления.

Виды газгольдеров

Перед рассмотрением рейтинга лучших моделей давайте разберемся в разновидностях газгольдеров, чтобы понимать особенности оборудования и преимущества конфигураций. Газгольдеры всех типов предназначены для:

  1. хранения и подачи голубого топлива;
  2. распределения газа между потребителями;
  3. замера израсходованного объема;
  4. сохранение нужного давления в резервуаре.

Но по отдельности оборудование различается принципом работы, положением в пространстве и видом установки.

Параметры объема

Существуют газгольдеры с переменным объемом внутри и постоянным. Первые позволяют набрать небольшое количество газа (давление близко к атмосферному), а по мере его расхода, внутренняя камера уменьшается благодаря понижающейся крышке. Для этого вместо жесткой верхней части бака применяется большой поршень или водный купол. Сосуды с постоянным объемом имеют жесткие стенки, толщиной до 12мм, что разрешает накачивать в них большое количество пропан-бутана или других смесей.

Положение в пространстве

Еще газгольдеры из нашего рейтинга делятся на вертикальные и горизонтальные. В обоих случаях это цилиндрические емкости, но при вертикальной установке сосуд будет занимать меньше места на участке. Недостатком такой формы является уменьшенная площадь испарения, вследствие чего зимой придется подогревать топливо, чтобы оно лучше поступало к приборам-потребителям. У горизонтальных газгольдеров таких проблем нет, поскольку в них много места для испарения жидкого содержимого. Но для установки такого сосуда придется выделить достаточно площади.

Способ установки

Различаются газгольдеры из нашего рейтинга и по способу монтажа. Подземные модели требуют больше затрат при установке (вырыть котлован, насыпать песчаную подушку, опустить емкость краном, засыпать и создать отмостку). Но это обеспечивает сохранение голубого топлива в жидкой фазе даже в самые сильные морозы. Еще одним плюсом является повышенная безопасность, поскольку при утечке пропан, который тяжелее воздуха, будет уходить в землю. У наземных газгольдеров проще монтаж, но зимой в холодных регионах может потребоваться дополнительных подогрев газа. Еще такие модели считаются более опасными.

Возможность транспортировки

Некоторые газгольдеры оснащаются шасси, что позволяет транспортировать их как прицеп, присоединяя к автомобилю. Это применяется ремонтными службами. Мобильная установка легко меняет место дислокации, но обычно отличается малой вместимостью и нуждается в подогреве в холодное время года.

Виды газгольдеров

Итак, по типу установки газгольдеры бывают:

  1. Наземные.
  2. Подземные.

Наземные газгольдеры чаще всего можно встретить на предприятиях. Их установка несложная, более дешёвая, а доступ для обслуживания не занимает много времени. Однако они подвержены перепадам температур, и в некоторых случаях применение их нецелесообразно.

Для автономной газификации дачи или коттеджа такие системы не подойдут:

  1. Они существенно портят внешний вид участка.
  2. Не защищены от непогоды и морозов.

Для использования в частных домах лучше подойдут модели подземные.

Глубина, на которую устанавливается подземный баллон, разнится в разных регионах – она зависит от глубины промерзания почвы. Однако в среднем − это 60 см. Такие модели, в свою очередь, тоже отличаются по объёму и типу.

Вертикальные модели

Такие модели в основном используют на участках ограниченной площади. Диаметр котлована под такой газгольдер − всего 2,5 метра.

С другой стороны, уменьшается и площадь испарения, а значит, давление подачи газа в таких сетях может быть не очень высоким. Отзывы относительно вертикальных газгольдеров не так уж многочисленны. На некоторых форумах пишут, что вертикальные модели, якобы, снабжены специальным пластиковым кожухом. Однако специалисты, отвечая на вопросы, развенчали этот миф.

Горизонтальные модели

В отличие от вертикальных, горизонтальные модели отвечают главному требованию – большой площади испарения. Такие системы отличаются высокой производительностью. Их можно устанавливать сразу по несколько штук на участке.

Такие системы вдвое увеличивают объём подачи газа в жилое помещение. Однако при опустошении ёмкости в два раза, производительность газгольдера может упасть. Для этого систему оснащают дополнительным редуктором. Какой газгольдер лучше выбрать – решать только вам.

Мини-газгольдеры

Этот тип газгольдера обычно рассматривают как вариант обогрева дачного домика. Их можно установить как на улице, так и в помещении. Мини-газгольдеры для загородного дома легко перевозить (к примеру, на лето). Обычно они не превышают объём в 500 литров, однако этого вполне достаточно, чтобы без проблем получить тепло и горячую воду на всё лето.

А для регулярного приготовления еды в газовой плите запаса газа без дозаправки хватит на 2 года. Для отопления домика расход будет существенно больше.

Мобильные варианты

Для заправки мини-газгольдеров нужно приглашать специальную службу или возить баллон самому на АЗС. Однако есть более удобный вариант – мобильные газгольдеры. Они существенно больше по объёму. В своей конструкции они уже имеют специальные колёсики, также предусмотрена система крепежей для перевозки. Это позволит сэкономить немалые деньги на вызове специальной бригады. Для перевозки мобильных баллонов собственными силами потребуется небольшой прицеп с лебёдкой.

Пошаговая инструкция дозаправки и правила перевозки

Рассмотрим подробно процесс погрузки, заправки и перевозки газгольдера подобного типа.

Фото
Действия

С помощью подъёмного механизма газгольдер легко погружается в прицеп, а колёса попадают точно в пазы на откидной крышке.

С помощью лебёдки подтягиваем баллон до края платформы.

Баллон расположен в специальном металлическом коробе, который имеет специальные крепежи как спереди, так и сзади.

Важно подтянуть крепежи с обеих сторон. Для этого по углам прицепа вкручиваются специальные держатели. Баллон на такой распорке будет надёжно закреплён во время перевозки

Баллон на такой распорке будет надёжно закреплён во время перевозки.

Добираемся до ближайшей заправки и наполняем баллон.

Возвращаемся и делаем все процедуры в обратном порядке. Необходимо проследить, чтобы колёса баллона точно вошли в пазы, чтобы не допустить его опрокидывания.

С помощью специального шланга подключаем мобильный газгольдер к распределительной системе.

Укрываем короб с газгольдером защитной плёнкой.

Обязательно установите на кухне вот такую вытяжку.

Как мы видим, такие мобильные баллоны вполне могут обеспечить нагревом отопительную систему и котлы.

Пользователи отмечают, что устройство такого мобильного газгольдера выгоднее, чем его мини-версия. Особенно если учесть, что многие фирмы предлагают вместе с ёмкостью на колёсах ещё и прицеп.

Однако если расход газа большой, то лучше выбрать стационарное оборудование.

Автономное газоснабжение дома из баллонов

Современная автономная газификация дачи, где объем потребления сжиженного топлива невелик, может быть осуществлена при помощи газовых баллонов. Несколько емкостей устанавливают в отдельном помещении. В жилом помещении ставить баллоны не рекомендуется.

Для этих целей лучше построить отдельную подсобку хотя допускается, чтобы это помещение примыкало к дому. Но у подсобки должен быть отдельный вход, а не дверной проем, ведущий в жилое помещение, а также организована система принудительной вентиляции.

При этом площадь пристройки для хранения баллонов должна превышать габариты резервуаров в восемь раз. Внутренняя поверхность помещения должна быть покрыта огнеупорными материалами.

Газ для баллонов несколько отличается от природного магистрального топлива. Для него характерны:

  • более высокий коэффициент полезного действия;
  • низкая стоимость топлива;
  • простота применения;
  • возможность использования разнообразного оборудования.

Производится такое топливо на основе пропана. Такой газ безопасен для здоровья человека и не оказывает вредного воздействия на окружающую среду. В чистом виде пропан не обладает каким-либо запахом, поэтому в него специально вносят добавки для появления неприятного запаха в случае утечки. Пропан малотоксичен, но обладает воздействием на центральную нервную систему слабого наркотического характера.

По сравнению с автономкой на использовании газгольдера, отопление газом из баллонов является самым экономичным вариантом при небольших объемах расхода на отопление.

В комплектацию металлического баллона входят:

  1. Сварной стальной корпус из обечайки, соединенной с верхним и нижним полусферическим дном.
  2. Нижний башмак для удержания корпуса в вертикальном состоянии.
  3. Патрубок горловины — деталь с резьбой, на которую накручивается запирающий вентиль и газовый шланг, иногда в комплект входит редуктор (прибор для выравнивания давления).
  4. Защитный колпак — пластиковая или металлическая деталь, закрывающая вентиль при перевозке баллона.
  5. Для заправки баллонов используют сжиженный пропан и бутан.

На рынке газового оборудования можно найти групповые установки, которые позволяют к газовой магистрали одновременно любое количество баллонов.

У этого метода есть преимущества:

  • относительно низкая стоимость самих баллонов и их заправки, при этом нет необходимости в покупке специального прицепа для транспортировки и размещения сосудов;
  • надежность заводских баллонов намного выше, чем у сделанных своими руками мобильных газгольдеров;
  • баллоны проще в эксплуатации, не требует контроля и дорогостоящего обслуживания сторонними специалистами.

Иногда допускается хранение баллонов не в отдельном помещении, а в большом металлическом ящике снаружи дома. Отапливать место хранения баллонов с газом нельзя, запрещены любые обогревающие устройства и применение открытого огня. Но разрешено утеплять баллоны, чтобы предотвратить замерзание топлива в зимний период.

Если помещение для хранения баллонов с пропаном готово, нужно выполнить следующие операции:

  1. Установить резервуары вдоль одной из стен.
  2. Проложить газовые трубы от места хранения баллонов к приборам-потребителям сжиженного газа.
  3. Собрать систему из редукторов и манометров для параллельного подключения баллонов.
  4. Подключить к магистрали баллоны и приборы.
  5. Провести проверку готовой системы в присутствии сотрудников областного газового хозяйства.
  6. Получить официальные разрешительные документы для эксплуатации газовой системы автономного отопления на баллонах.

Баллоны нужно установить на специальные поддоны, придав при этом строго вертикальное положение. Каждый сосуд содержит примерно 50 литров сжиженного топлива, на основе этого норматива рассчитывают их общее количество. Организация такой системы обойдется дешевле, чем газоснабжение с газгольдером, однако заправлять баллоны нужно намного чаще.

Автономное газоснабжение АвтономГаз

Автономное газоснабжение частных домов, проводимое АвтономГаз, — это полный комплекс оборудования, работ и услуг, включающий в себя следующие операции:

  1. Поставка подземного газгольдера для хранения сжиженного газа объемом 2,7-20 м3 , изготовленного и испытанного на заводе Chemet (Польша), прошедшем аудит Ростехнадзора. Номерной газгольдер системы автономного газоснабжения имеет паспорт, отражающий все этапы его изготовления, сертификат ГОСТ-Р и разрешение Ростехнадзора на применение;
  2. Обследование специалистом участка на предмет возможности размещения подземного газгольдера и проведения работ по автономному газоснабжению;
  3. Оценка специалистом геодезической и гидрогеологической информации о газифицируемом участке, на котором предполагается монтаж системы автономного газоснабжения;
  4. Разработка раздела «Автономное газоснабжение» в генеральном проекте дома (если газифицируемый дом не более 3-х этажей и предназначен для проживания одной семьи, то согласно ст.48 ч.3 Градостроительного кодекса РФ генеральный проект для такого дома не разрабатывается);
  5. Рытье котлована под газгольдер и траншеи под газопровод на глубину промерзания грунта, вывоз извлеченного грунта, засыпка песчаной подушки (осуществляется силами заказчика или партнером АвтономГаз);
  6. Установка плиты основания газгольдера;
  7. Установка газгольдера и крепление лап газгольдера к плите крепежом из аустенитной стали;
  8. Монтаж системы протекторной защиты и заземления газгольдера;
  9. Монтаж подземного полимерного газопровода с установкой сигнальной ленты, сборника-испарителя бутана и цельносварного стального цокольного ввода с сильфонным компенсатором;
  10. Испытание газопровода автономного газоснабжения под давлением, контроль правильности монтажа системы автономного газоснабжения и целостности покрытия газгольдера;
  11. Засыпка установленного газгольдера, газопровода и системы электрохимической защиты песком (осуществляется силами заказчика);
  12. Подключение газопровода системы автономного газоснабжения, продувка его инертным газом и наладка газового оборудования газгольдера на инертном газе;
  13. Регулярные освидетельствования системы автономного газоснабжения при обслуживании;
  14. Заправка газгольдера сжиженным газом, пуск системы автономного газоснабжения;
  15. Регулярный контроль работоспособности заправленного газгольдера и арматуры системы автономного газоснабжения специалистом;
  16. Регулярная регламентная техническая диагностика газгольдера и другого оборудования системы автономного газоснабжения, откачка неиспарившихся остатков из газгольдера;
  17. Регулярные заправки газгольдера сжиженным газом по мере расхода.

Оформление документации и проектирование

У собственника, организующего автономное газоснабжение загородного дома, часто возникает вопрос – нужно ли регистрировать газгольдер, устанавливаемый на индивидуальном участке в государственных организациях.

В соответствии с Федеральными нормами и правилами (п.215), не подлежат регистрации следующие емкости, работающие под давлением:

  1. Цистерны газовозов, предназначенные для перемещения жидкого газа.
  2. Автомобильные баллоны с газом.
  3. Прочие емкости, объем которых не превышает 100 л.

Если собственник заключает договор с организацией, которая имеет право заниматься установкой, сервисным обслуживанием оборудования при наличии соответствующей лицензии, вопросами регистрации занимаются ее полномочные представители, а все, что нужно знать о СУГ домовладельцу – заключить договор.

При составлении договора следует учитывать перечень обязательств, которые принимает исполнитель, там обычно присутствуют пункты:

  • Подача заявления исполнителем в надзорные органы с указанием данных о фирме, месторасположении газгольдера и особенностях его эксплуатации, если они имеются.
  • Представление акта в контролирующий орган о готовности системы газообеспечения к работе и копия приказа о запуске в эксплуатацию.
  • Подача сведений о резервуаре с указанием его технических характеристик, используемой газовой смеси, сроке последней проверки.

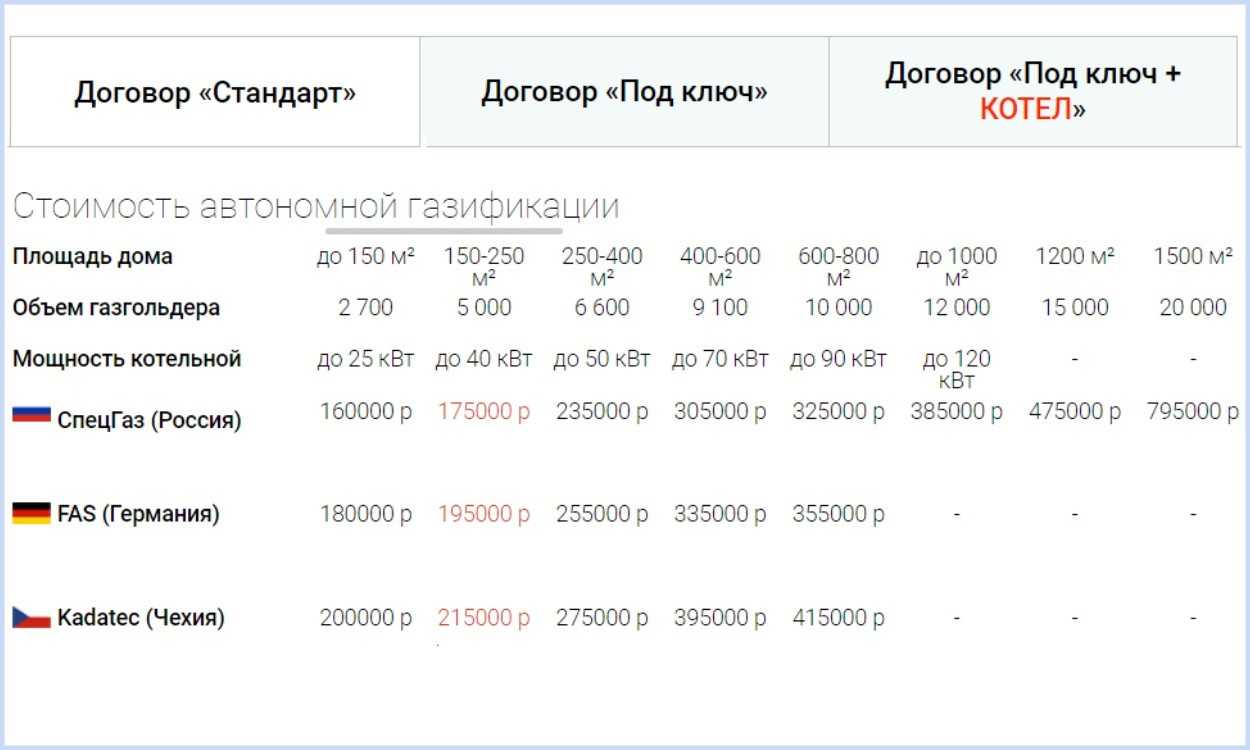

Рис. 5 Стоимость монтажа газгольдеров – пример

Система автономной газификации не требует сложных проектных решений и довольно проста в монтаже, при размещении подземного резервуара объемом до 10 м. куб. необходимо соблюдать следующие нормы (СНиП 42-01-2002):

  1. Расстояние от общественных зданий – не менее 15 м, от жилых 10 м.
  2. От гаражей и детских площадок – 10 м.
  3. От канализации, тепловых трасс, коммуникаций и наземных сооружений, подземных колодцев, деревьев – 5 м.
  4. От водопровода и бесканальных коммуникаций, ограждений – 2 м.
  5. При наличии вблизи ЛЭП – не менее половины высоты опоры.

При проектировании учитывают удобство подъездных путей, объем газгольдеров, особенности грунта (электрохимическая активность, величина блуждающих токов), основываясь на полученных сведениях выбирают тип защиты резервуара.

Особенности газгольдерного (сжиженного) топлива

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

  • зимнюю;
  • летнюю.

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

  • подземные;
  • надземные.

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Газгольдер Antonio Merloni: основные преимущества

Рациональная и доступная альтернатива магистральной газификации – установка автономного газгольдера. Монтаж и использование резервуара для хранения газа приводит к значительной экономии средств. Пользоваться газгольдером очень удобно и безопасно.

Система индивидуального газоснабжения очень экономична, так как цены на газ обычно имеют более низкую стоимость, чем другие виды топлива. Лидером по техническим и эксплуатационным показателям является компания «Antonio Merloni». Компания выпускает качественные, долговечные, удобные и выгодные резервуары для хранения сжиженного газа.

Преимущества итальянских газгольдеров:

  • Имеют трехслойное эпоксидное покрытие, которое является прекрасной защитой от внешних воздействий на резервуар.
  • Анодно-катодная система противодействия защищает газгольдеры от воздействия подземных токов.
  • Оборудование имеет мешок, который не допускает возможности неправильного монтажа, а также защищает резервуар от воздействия блуждающего тока.

При покупке оборудования для автономно газификации необходимо убедиться, что продукт сертифицирован, технически качественный, соответствует регламентам и разрешен к вводу в эксплуатацию. Отличительной особенностью газгольдеров из Италии является их высокое качество и способность работать исправно даже в самые холодные морозы, в отличии от газгольдеров российского производства. Компания «Мерлони» занимается не только производством резервуаров, но и поставляет и устанавливает их.

Выводы и полезное видео по теме

Больше информации о конструкциях газгольдеров и их установке можно узнать от людей, которые занимаются производством и продажей газового оборудования, а также от опытных пользователей.

Информация о продукции Антонио Мерлони:

Подробнее о мобильных устройствах из Челябинска:

Отзывы – чем хороши вертикальные модели:

Советы по выбору высоты горловины:

Как производится монтаж газгольдера:

Как видите, разобраться в видах современных газгольдеров достаточно сложно. Однако существуют правила, с помощью которых можно самостоятельно подобрать нужную модель. Если не получается высчитать объем резервуара или подсчитать стоимость покупки с установкой, рекомендуем обратиться к специалистам – представителям компаний, реализующих оборудование для автономной газификации.
