Этапы проектирования системы газоснабжения для нового здания

Для проектирования системы газопровода в новом здании собственник должен иметь технические условия на подключение. Этот документ выдается согласно Постановлению № 1314, содержит лимиты отпуска газа, описание точек присоединения к централизованным сетям. Разработка подраздела проекта “Система газоснабжения” проходит по следующим стадиям:

  • анализ результатов инженерных и предпроектных изысканий;
  • использование текстового и графического описания архитектурных, конструктивных, планировочных решений;
  • расчет показателей суточного и годового потребления газа, показателей необходимого давления в трубопроводах;
  • подготовка проекта разводки внутренних сетей газопровода, наружных коммуникаций;

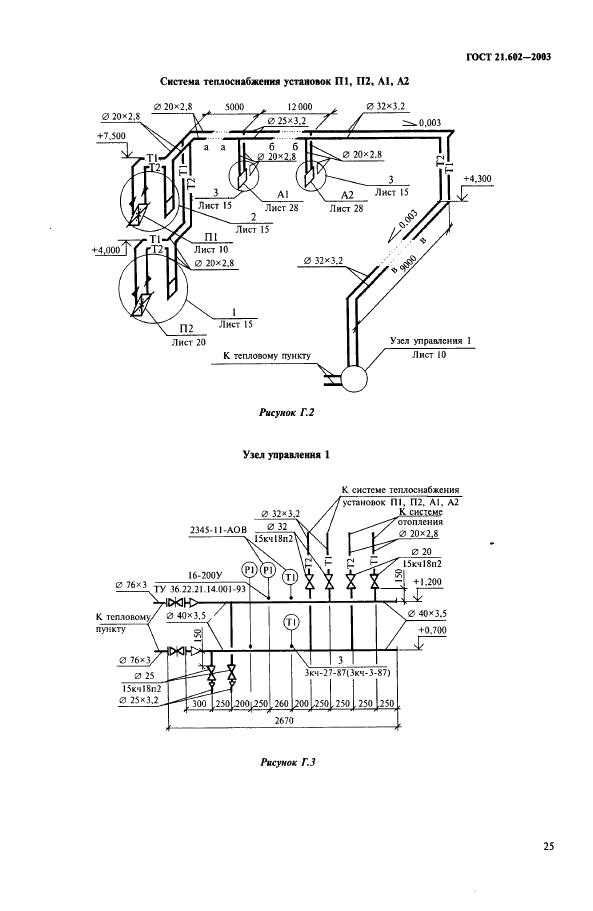

  • изложение описания и обоснования принятых решений в текстовой форме, подготовка графических материалов;
  • проектирование ГРП и ГРУ;
  • окончательное утверждение проектной и рабочей документации с заказчиком, согласование с ГРО.

После подготовки проекта в окончательной форме он направляется на экспертизу, получение разрешения на строительство. Если подрядчик точно выполнит предписания проектировщика, проблем с вводом здания в эксплуатацию не возникнет.

Проект газоснабжения можно составить не только для одного здания, но и для квартала

Этапы проектирования при ремонтах и реконструкциях

Капремонт или реконструкция проводится в существующем здании с действующей системой газоснабжения. На период ремонтных работ подача топлива будет прекращена, что также будет предусмотрено проектом. Разработка раздела на систему газоснабжения при капремонте и реконструкции предусматривает следующие этапы:

  • изучение архитектурных, конструктивных, планировочных решений, описывающих будущие изменения здания и его помещений;
  • формирование общей схемы газоснабжения с учетом новых трубопроводов и оборудования, изменений в конструкции и планировке объекта;
  • определение перечня материалов, устройств и приборов учета, которыми будет дополнена действующая схема внутреннего газопровода;
  • подготовка текстового описания и графических материалов для включения в проект.

Документация на реконструкцию также направляется на экспертизу, на оформление разрешения в органах стройнадзора. Для проведения капремонта такие согласования не нужны.

Можно ли сэкономить на проекте

Вопрос стоимости проекта волнует многих заказчиков. Компания – проектировщик не всегда четко отвечает на этот вопрос, чаще приводит приблизительные цифры, мотивируя это различной сложностью работ в каждом случае. Однако общее представление о сумме получить можно. Практика показывает, что минимальной стоимость проектирования будет у государственных компаний. К примеру, тот же Горгаз может предоставить такую услугу.

Попытка сэкономить на проекте газификации может закончиться плачевно. Выполнять работу должны только грамотные специалисты, чьи услуги не могут стоит очень дешево

Но в этом случае нужно быть готовым к тому, что сроки исполнения заказа могут существенно затянуться. Иногда до полугода. Тем, кто не хочет или не может ждать так долго, нужно обращаться в частные компании, которые работают более оперативно. Но и стоимость их услуг будет намного выше

Очень важно не ошибиться в выборе организации, которая будет осуществлять проектирование

Готовый проект должен точно соответствовать всем требованиям нормативов. Грамотные и опытные специалисты хорошо разбираются во множестве тонкостей нормативной документации и умеют с ней работать.

Каждый новый проект требует досконального изучения правил и нормативов. Профессиональные проектировщики знают, что предъявляемые к газовым системам требования могут различаться в зависимости от способа прокладки магистрали, условий строительства, типа выбранного оборудования и множества других факторов.

Если хотя бы одно из действующих правил будет не выполнено, проект возвращается на доработку. Газовые службы очень тщательно проверяют всю предоставляемую им документацию, и надеяться на их невнимательность не приходится. Каждая из таких доработок существенно затягивает газификацию. Поэтому стоит доверить проектирование грамотным специалистам, чтобы получить качественный проект в самые короткие сроки.

Исходные данные

Нужно собрать фундаментальные сведения еще на этапе проверки возможности подключения. Без них составление проекта в принципе лишено какого-либо смысла.

Это:

  • Давление. Вычисляется в МПа, а также рассчитывается в двух различных суммах. Первая – это начало коммуникации, то есть, провода, вторая сумма – его конец;

  • Конкретная локация, где располагается источник. А также, все приборы, направленные на фиксацию результатов. То есть, датчики, которые фиксируют потребляемый газ;

  • Количественный фактор расхода топлива ежегодно. Указывается в кубических метрах;

  • Существующие только в данном регионе законные требования, которая могут отличаться от текущих правил на территории Российской Федерации или частично их дополнять.

2.1 Определение плотности и теплоты сгорания природного газа

Газообразное топливо представляет собой смесь горючих и негорючих газов, поэтому в практических расчетах пользуются средними значениями теплоты сгорания Qнс (МДж/м3) и плотности сс (кг/м3) сухого природного газа, которые при нормальных условиях (температуре 0 °С и давлении 101,325 кПа) определяют соответственно по формулам:

Qнс=(Q1c•V1+Q•V2+…+Qнс•Vn) 0,01, МДж/м3, (2.1)

гдеQ,Q,Qнс — теплота сгорания компонентов газового топлива, МДж/м3;

V1,V2,Vn — содержание компонентов, определяемое в зависимости от среднего состава природного газа, %;

сс =(сс1•V1с2•V2+…+ссn•Vn) 0,01, кг/м3, (2.2)

гдесс1, сс2, ссn — плотность компонентов газового топлива, кг/м3.

Физические характеристики, теплоту сгорания и процентное содержание компонентов газа Вуктылского месторождения сводим в таблицу 2.1.

Подставив численные значения в формулы (2.1) и (2.2) получаем средние значения теплоты сгорания Qнс (МДж/м3) и плотности рс (кг/м3) сухого природного газа:

Таблица 2.1 — Физические характеристики газа

Состав

Теплота сгорания,

кДж/м3.

Плотность,

кг/м3.

Метан СН4

74,8

35840

0,7168

Этан С2Н6

8,8

63730

1,3566

Пропан С3Н8

3,9

93370

2,019

Бутан С4Н10

1,8

123770

2,703

Пентан С5Н12

6,4

146340

3,221

СО2

0,6

1,9768

Н2S

23490

1,5392

Азот N2 + ред. газы

4,3

1,2505

У

48370

1,043

Общая характеристика центральных газопроводов

Газопровод магистрального типа — это система труб и сооружений, используемых для доставки топлива из мест добычи или изготовления к клиентам. Он включает в себя основные и дополнительные трубы. Диаметр последних определяется особенностями объекта транспортировки, однако, не может превышать 1420 мм.

Трубопроводы делятся на три класса в зависимости от давления, под которым переносится вещество. Этот показатель обязательно нужно учитывать, поскольку в случае превышения нормы возрастает вероятность аварии.


Давление колеблется в диапазоне 1,2-10 МПа. Чаще всего рабочим считается показатель в 7,5 МПа

Магистральные газопроводы делятся на надземные, подземные и подводные. Первые благодаря небольшому подъему не мешают движению транспортных средств. Этот вариант доставки используется для преодоления водных препятствий, оврагов и прочих преград.

Подземные сети прокладываются в специальных траншеях. Глубина последних зависит от уровня промерзания грунтов

Поэтому при организации транспортировки влажного газа важно учитывать климатические особенности местности, структуру грунта, диаметр труб и др

А для труб с осушенным газом подойдет траншея глубиной 0,8 м. Ее дно покрывают слоем утрамбованного песка, укладываемые трубы покрывают несколькими слоями битумно-полимерной мастики или полимерной скорлупой, затем заполняют грунтом.

Подводные системы создаются с целью транспортировки продуктов из морских территорий, по дну рек или крупных озер.

Стандартный трубопровод оборудован главной и промежуточной компрессорными станциями. Каждая из них распределяет поток горючего по веткам с запроектированным диаметром и снижает его давление.

Например, газ перед попаданием к конечному потребителю проходит через главный, затем промежуточный распределительный пункт. В итоге давление уменьшается до значения, которое предусмотрено местными трубопроводами.

А для обеспечения сбалансированности функционирования системы непосредственно в районе потребления создаются специальные хранилища. К примеру, в летний период может накапливаться газ, который используется в холодное время года.

Нельзя допустить разрушение труб в результате их контакта с грунтом, водой или воздухом. Эта задача решается за счет внешней противокоррозионной изоляции.


Еще используется катодная защита, которая действует на базе отрицательного потенциала

Важно обеспечить надежность газовой сети. Она гарантируется за счет перекачивающего оборудования на компрессорных станциях, использования качественных стальных труб, создания дополнительных параллельных линий, которые сочетаются с основной благодаря перемычкам

Как выбрать исполнителя проекта

Самостоятельно выполнить проект газификации при всем желании невозможно. И сэкономить на его разработке тоже. Это обязательный документ, который разрабатывается с учетом множества требований. Они указаны в специальной технической литературе, справочниках и сводах правил, а так же в государственных стандартах. Все эти требования известны профессионалам-проектировщикам, которые и должны заниматься проектированием.

Причем это должны быть сотрудники особых проектных отделов, а не просто специалисты, предлагающие свои услуги. Как правило, в своем городе можно найти сразу несколько организаций, занимающихся выполнением проектов газификации жилья. Чаще всего заслуживающие доверия организации являются членами СРО. Эта аббревиатура означает «Саморегулируемые организации».

Все организации, входящие в СРО, получают свидетельство, которое обязательно нужно изучить при выборе компании-проектировщика (+)

Заказчику лучше всего иметь дело именно с такими компаниями. В этом случае он может быть уверен в том, что работа будет выполнена качественно, грамотно и точно в срок. Ведь в противном случае организации грозят серьезные неприятности, связанные с проблемами с репутацией и финансовыми потерями. Компании, не входящие в СРО, ограничены в выборе клиентов. Они не могут рассчитывать на серьезные заказы и не могут принимать участие в тендерах.

Для вступления в СРО организация должна точно соответствовать определенным требованиям. В их штате должно находиться на постоянной основе не менее двух профессиональных инженеров-проектировщиков. Каждый три года они обязаны проходить проверку, подтверждая тем самым свою квалификацию и знания. Проверку проводит специальная комиссия, по ее результатам специалистам выдаются или же не выдаются аттестаты.

Кроме того, разрабатывать проект может только организация, имеющая лицензию на ведение этого вида деятельности. Этот момент обязательно нужно уточнить перед тем, как заключать договор на выполнение проекта газификации

Так же при его заключении важно уточнить, что исполнитель берет на себя обязанности по согласованию и утверждению документов, выездам на замеры и посещение газовых служб. Такой пункт в договоре дает возможность заказчику принимать минимальное участие в процессе проектирования

Как происходит строительство газопровода

После того как проект на проведение газа будет утвержден, необходимо обратиться в организацию, имеющую государственную лицензию для осуществления работ подобного характера.

Окончательный порядок подключения будет установлен после согласования сметной стоимости и подписания договора. В последнем указывается, что полный расчет производится после завершения работ и их принятия госорганами.

Подводка газовой ветки к дому

Труба может проходить над поверхностью или под землей с использованием технологии горизонтального бурения. Для прокладки трубы делаются 2 колодца – у здания и магистрали, которые соединяются горизонтальным отверстием. В него прокладывается труба.

Материалы для подключения магистрального газа к дому должны иметь сертификаты качества. Технология позволяет использовать металлическую или пластиковую трубу. Последняя имеет ряд ограничений:

  • нельзя разводить внутри дома;
  • не подходит для надземной прокладки;
  • не используется в регионах, где температура бывает ниже -45°C;
  • не годится для сейсмически активных зон.

Кроме того, при монтаже трубопровода:

  1. Трубы не должны касаться элементов постройки, подверженных горению.
  2. Места соединений труб не замуровывают в фундамент или стены.
  3. Горизонтальные участки прокладывают с наклоном в сторону приборов на 2-5 мм. Вертикальные части располагают точно по уровню.
  4. Ось пробки кранов должна проходить параллельно стенам.

Ввод коммуникаций в дом

Существуют правила монтажа системы снабжения газом:

  1. Отверстие для ввода газа внутрь здания делают в наружной стене в нижней части выше фундамента.
  2. В отверстие устанавливают стальной вкладыш, через который проводят трубу. К ней подключают внутреннюю разводку и основной стояк.
  3. Трубу располагают под уклоном к стояку, который ставят на 15 см от стены вертикально.
  4. Через все стены проводка труб идет через гильзы, защищающие от механических повреждений.
  5. Слоем битума и паклей, пропитанной смолой, закладывают просвет между гильзой и поверхностью трубы, которая предварительно покрывается масляной краской в несколько слоев.

Чтобы избежать лишних соединений, места изгиба трубы разрешается нагревать горелкой.

Обустройство котельной – если планируется газовое отопление в доме

Чтобы поставить котел мощностью более 30 кВт, требуется отдельное помещение. В одноквартирных домах это может быть подвал или цоколь, в остальных случаях лучше сделать отдельно стоящую постройку. Есть ряд обязательных действий:

  1. Снизить шум и вибрацию поможет точное горизонтальное расположение нагревателя.
  2. Стены и пол котельной делают из негорючих материалов, с возможной дополнительной термостойкой изоляцией около котла.
  3. Установка оборудования требует подвода холодной воды и системы канализации для слива теплоносителя.
  4. У энергозависимых систем электрические розетки монтируются с заземляющим контуром.

Требования к дымоходному каналу и вентиляции:

  • исполнение должно быть раздельным;
  • окно рассчитывается, исходя из соотношения 1 кВт мощности на 80 мм² при притоке с улицы или 300 мм², если воздух поступает из смежного помещения;
  • вентиляция не закрывается никогда;
  • дымоход в стене делают с 2 каналами входа: ревизионный и основной;
  • расстояние между отводом продуктов сгорания и котлом должно быть минимальным;
  • запрещено в дымоходе делать более 3 поворотов или изгибов;
  • материалом для дымовой трубы служит углеродистая листовая сталь или нержавейка;
  • на удалении от патрубка в котле на 0,5 м можно использовать слоистые материалы, например, асбестобетон.

Газовые установки бывают настенными и напольными. Последние чаще всего отличаются большей мощностью. Настенные приборы имеют коаксиальный дымоход, который обеспечивает одновременно подачу воздуха и отвод продуктов сгорания.

Удельная мощность установки для обогрева 10 м² меняется от региона установки – от 0,7 кВт на Юге России до 2 кВт на Севере.

Пробный пуск и завершающие мероприятия

Завершающие мероприятия проводятся после ввода газа в жилье и окончательной сборки системы.

Проводится инструктаж владельцев дома по технике безопасности перед тем, как приступить к пуску и наладке оборудования.

Даже если монтаж осуществлялся сторонними лицензированными организациями, то подключение к магистрали производит специальная служба врезок.

Делается пробный пуск топлива и выявляются возможные протечки. За это служба берет отдельную плату. Предварительно заключается договор на обслуживание установки. Гарантийные обязательства вступают в силу после настройки оборудования.

Проект газификации частного дома

  • Проект газификации частного дома
  • Проектирование газопроводов

Специалисты ООО «Силтура» разработают проект газификации дома в соответствии со всеми стандартами и нормативами. Мы выполняем качественное проектирование газоснабжения и даем гарантию на все предоставленные услуги.

Проект газоснабжения частного дома требует тщательного и ответственного подхода. Его создание – кропотливый процесс, в котором должны участвовать исключительно профессионалы.

Перед тем как спроектировать систему, необходимо собрать различные документы, взять разрешения на ее установку.

Именно поэтому проект газификации должны разрабатывать специалисты, обладающие определенным опытом и навыками.

Наименование услуги Срок выполнения Цена
Расчет максимального расхода газа (теплотехнический расчет) 1-3 дня От 8100 рублей
Проект газификации 30 дней (вместе с согласованием) От 18000 рублей

Разработка проекта газификации: особенности

Проект газификации частного дома разрабатывается в несколько этапов и с учетом различных факторов.

На стадии его создания необходимо учесть места расположения трубопроводов других коммуникаций, количество вентиляционного оборудования, место, где установлен котел отопления и дымоход, а также тип грунта. Последний фактор учитывается в том случае, если газопровод устанавливается под землей.

Совет

Разработка проектно-сметной документации – важнейший этап. В ней указывается тип оборудования для монтажа системы газоснабжения, а также точные расчеты на закупку всех комплектующих. Рабочая документация и эскиз будущей системы значительно облегчают процесс монтажа газоснабжения и упрощают его.

ООО «Силтура» не только разрабатывает проект газификации дома, но и выполняет монтаж систем в частных домах. Мы предоставляем полный спектр услуг по автономному газоснабжению.

Почему мы?

Компания «Силтура» гарантирует каждому заказчику максимум преимуществ от сотрудничества. Среди них:

От того, насколько правильно выполнено проектирование, зависит качество монтажа и функционирования газификации дома. Именно поэтому тщательно выбирайте исполнителя, который будет заниматься разработкой системы.

ООО «Силтура» – надежная и ответственная компания с большим опытом. Мы гарантируем лояльные цены на услуги и индивидуальный подход к каждому клиенту. Чтобы оформить заказ, обратитесь к нашим менеджерам.

Для этого используйте контакты, указанные на сайте.

Строительно-монтажные работы по газификации дома

Перед началом монтажных работ необходимо приобрести все необходимые материалы. Для этого выбирается специализированный магазин, который может и должен предоставить на каждую приобретаемую единицу в вашем списке сертификат качества. Не забывайте, что т.к. газопровод сам по себе является источником повышенной опасности, то надёжность и безопасность его эксплуатации будет зависеть от каждой его составляющей.

Список всех наименований и марок, а также конкретный метраж труб будет указан в вашем проекте газоснабжения жилого дома. Т.к. запас беды не чинит, то трубы следует приобрести с некоторым запасом.

Строительно-монтажные работы по газификации дома выполняются строго по проекту, и обычно включают в себя два этапа:

  • монтаж наружного (подземного) газопровода-ввода;
  • монтажные работы по установке внутридомовой газовой системы.

Монтаж наружного (подземного) газопровода-ввода

Монтаж наружного (подземного) газопровода-ввода начинается с земляных работ. Их организация включает в себя установку ограждений и выемку грунта в местах разметки газопровода на требуемую в проекте глубину (1,25м-1,75м). Если для выполнения работ придется частично или полностью перекрывать движение транспорта монтажно-строительная компания (а чаще сам заказчик) обязана на основании проектной документации составить схему движения транспорта и пешеходов, указать геометрические размеры участка работ, а также подъезд к домам и расположение знаков дорожного движения. Составленная схема согласуется и утверждается в Госавтоинспекции. После чего выдается ордер на разрешение работ.

Подземный газопровод составляется из полиэтиленовых труб, которые свариваются при помощи специальных соединительных и отводных муфт. Муфты свариваются с трубами при помощи специального электрического аппарата. На заключительном этапе сборки подземной части газопровода со стороны врезки в основную магистраль на трубу наваривается заглушка, а в месте выхода газопровода в ящик учёта наваривается переходная муфта с резьбовым металлическим наконечником, на который устанавливается запорное устройство (шаровой кран).

Для проверки всех соединений и участков в газопровод под давлением нагнетается компрессором воздух, после чего конструкция обследуется на наличие утечек. После проверки труба газопровода присыпается грунтом на 0,6м, затем в траншею над газопроводом укладывается сигнальная лента жёлтого цвета и траншея засыпается до конца.

В месте выхода газопровода из-под земли, на полиэтиленовую трубу обязательно одевается защитный металлический кожух из стальной трубы, пространство между кожухом и газопроводом засыпается песком, а место входа кожуха в землю бетонируется. На стену дома вывешивается табличка со схемой расположения подземного газопровода.

По желанию заказчика врезку в основную магистраль можно производить при неполной готовности газоснабжающей системы, достаточно готовности газопровода-ввода. Для выполнения врезки необходимо с документом о готовности газопровода-ввода прибыть в «Горгаз», оплатить услуги по врезке и произвести запись на определённый день. При этом следует иметь в наличии муфту или тройник для врезки. После выполнения врезки на запорный кран газопровода-ввода устанавливается заглушка, а траншея засыпается по правилам.

Монтажные работы по установке внутридомовой газовой системы

Монтажные работы по установке внутренней системы газопотребления проводятся с применением исключительно металлических труб. В местах прохода газопровода через стену в ней высверливаются сквозные отверстия и обязательно устанавливаются закладные металлические гильзы. И уже через такую гильзу и прокладывается сама газовая труба. Повороты трубы выполняются при помощи специального устройства (трубогиба). Стыки труб свариваются между собой газовой сваркой.

Внимание! Место выполнения сварочных работ должно быть обеспечено средствами первичного пожаротушения. Элементы внутренней отделки помещений вблизи сварочных работ должны быть укрыты асбестовыми листами

Крепление газопровода к стене осуществляется при помощи специальных крепёжных изделий. В местах подключения газовых приборов на концах трубы нарезается резьба, на которую накручиваются фильтры и запорная арматура (шаровые краны).

На заключительном этапе внутренний газопровод также испытывается при помощи компрессора. Все элементы незащищенные антикоррозийным покрытием необходимо окрасить масляной краской в два слоя для предотвращения коррозии.

Обследование перед проектированием системы газоснабжения перед реконструкцией

Если реконструируемое здание ранее не было газифицировано, нужно оценить возможность проведение газопроводов, схему снабжение топливом, точки подключения. Если газ в здании уже был, нужно обследовать сети на предмет повреждение и износа, изучить состояние несущих конструкций для прокладки дополнительных коммуникаций. Предпроектное обследование осуществляется с целью сбора информации о реальном состоянии объекта, чтобы использовать ее для разработки решений инженерных сетей.

Кто выполняет обследование системы газоснабжения

Так как обслуживанием газовых сетей занимаются специализированные организации, их представители привлекаются для проведения обследований. Также эти компании располагают технической документацией на наружные и внутренние сети, вправе давать заключение о безопасности текущего или проектируемого газопровода. Помимо специализированных организаций, к участию в обследовании привлекаются проектировщики, инженеры, техники, архитекторы. Только комплексное заключение даст ответ на вопрос, как и что можно менять в системе газоснабжения при реконструкции, какие решения должен использовать проектировщик.

Специалист обследует газовое оборудование перед проектированием

Что обследуется в системах газоснабжения

Подразумевается, что система газоснабжения в жилом или нежилом здании всегда должна быть работоспособна и безопасна. С этой целью проводятся плановые и внеплановые обследования, тесты оборудования. Для целей предстоящей реконструкции проверки могут проводиться:

  • на предмет модернизации существующих сетей и оборудования, оптимизации их мест расположения;
  • проверка состояния трубопроводов, швов и креплений, работоспособности газоанализаторов и систем аварийного оповещения;
  • определение точек подключения новых элементов газопроводов, схем расположения оборудования;
  • изучение возможности увеличить лимиты газопотребления, установки трубопроводов большего диаметра;
  • проверка возможности перевода оборудования и трубопроводов со сжиженного на природный газ, и наоборот.

Направления проверок будут зависеть и от содержания технического задания, т.е. целей собственника здания. Например, может планироваться возведение нового этажа, к которому нужно провести газопровод и установить оборудование. Для этого потребуются работы на несущих конструкциях, а комиссия должна оценить допустимые нагрузки.

Основные методы и инструменты для обследования сетей газоснабжения здания

Непосредственно для обследования газовых сетей и оборудования используются передвижные лаборатории специализированных организаций. Они обязаны убедиться в отсутствии повреждений и дефектов, проверить надлежащее давление в трубопроводах, работоспособность средств защиты. Также комиссия изучается общую техническую документацию на здание, схемы разводки инженерных сетей, предел допустимых нагрузок на конструкции и фундамент. Для этого проводится визуальный осмотр, используется спецоборудование, делаются расчеты и измерения. Сведения о применявшемся оборудовании и способах обследования будут указаны в итоговых документах.
