Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Что важно учесть, инвестируя в солнечные батареи

Обслуживание

Панели недостаточно просто установить – за ними нужно ухаживать. Как минимум чистить, и не только от снега, но и от пыли.

Выбор средств будет зависеть от площади батарей и от экономической целесообразности выбора тех или иных форм и средств ухода. Главное понимать, что пыль на панели способна снизить ее эффективность на 7%.

Снег, пыль, птичий помет – все это будет приводить к снижению КПД.

Обслуживать конструкцию приходится с определенной периодичностью. Как минимум раз в квартал стоит полить панели из мощного шланга с водой. Учитывая это, месторасположение дома тоже следует учитывать, принимая решение о приобретении солнечных батарей. Например, если рядом строительство – будет больше пыли, чистить панели придется чаще. Или будет произведено меньше электричества.

Кроме того, необходимо следить за исправностью конструкций и при механических нарушениях производить ремонт. Нужно еще менять батарейки, это происходит раз в десять лет.

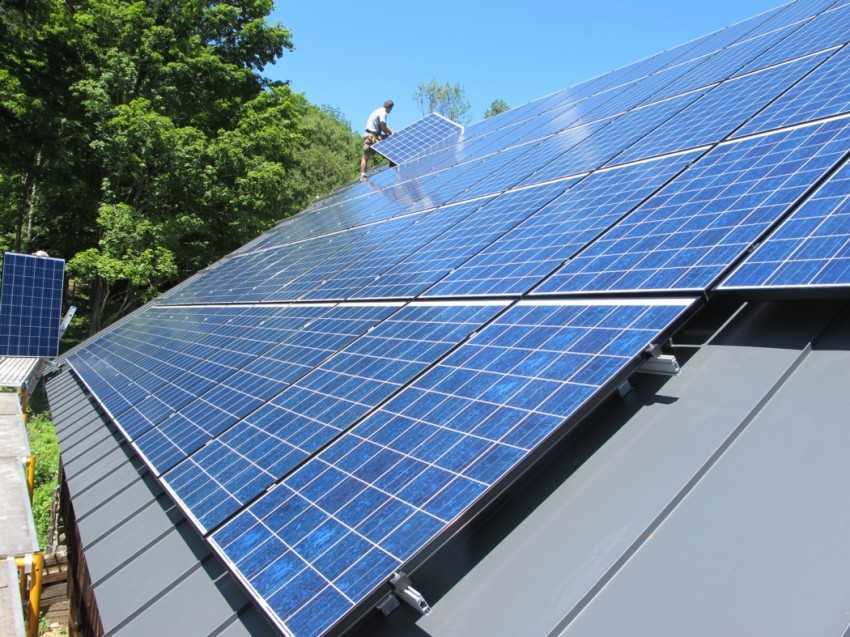

Расположение дома

На эффективность решения влияет расположение дома. Мы уже упомянули загрязненность – от нее зависит частота чистки батарей. Тень тоже будет проблемой для выработки максимального количества электроэнергии. Это может быть как тень высоких деревьев на вашей усадьбе (вы это можете сами контролировать) или тень больших зданий рядом (от вас не зависит).

Тень важно учитывать при выборе типа панелей – их несколько и они по-разному реагируют на тень. Поликристаллические просто сокращают выход электричества, а монокристаллические полностью останавливают производство электроэнергии на затененных фрагментах

Сейчас уже использование батарей учитывают перед строительством, ведь их эффективность напрямую зависит от того, насколько доступна поверхность с батареями солнечным лучам в часы их максимальной активности (обычно с 10:00 до 14:00) и всех солнечных часов.

Инсоляция

В разных регионах земля достигает разное количество солнечного света. Есть такое понятие как инсоляция – мера солнечной радиации, попадающей на землю, которая измеряется в кВТ/м.кв./дни. Чем выше это значение, тем больше электроэнергии можно получить при меньшем количестве солнечных панелей. Например, на юго-западе для получения определенного количества энергии придется потратиться меньше, чем на северо-западе.

Зона покрытия

Чтобы получить больше электричества от солнца – нужно больше покрытие.

Чтобы определиться, сколько нужно батарей, нужно выяснить:

• Какова инсоляция в вашем регионе.
• Сколько электричества вам понадобится.

Узнайте, сколько вы используете кВт-ч в сутки и сделайте вычисления.

К примеру, 30 кВт-ч. Умножаем это число на 0,25 и получаем 7,5 – значит, нужно получить7,5 кВт а сутки. Одна стандартная панель вырабатывает в сутки 0,12 кВт. Ее параметры 142х64 см. Понадобится 62 панели, который покроют примерно 65 кв. м. После таких расчетов нужно сделать поправку на инсоляцию и учесть количество прямого света в день с учетом тени. Есть еще ряд нюансов, учесть которые могут специалисты.

Сколько это стоит

Просчитав количество, останется учесть стоимость приобретения и монтажа. Хорошие новости в том, что цены на солнечные батареи продолжают падать, тогда как еще полстолетия назад эта технология была абсолютно недоступна людям среднего достатка.

Сейчас, чтобы обслужить большой дом и получать примерно 900 кВт-ч в месяц (30 кВт-ч в сутки), понадобится порядка 20-40 тысяч долларов. Вы можете разделить их на количество лет использования и оценить выгоду. Чаще всего солнечную энергию используют параллельно со стандартными решениями, дополняя солнечной системой электроэнергию из сети.

Батареи также берут в аренду, что может оказаться неплохой альтернативой.

Утилизация

Хотя батареи и служат до 50 лет, некоторые их составляющие выходят из строя быстрее (контроллер служит 15 лет, аккумулятор 4-10). Возникает вопрос утилизации, при покупке стоит убедиться. Что компания, которая производит батареи, принимает на переработку их составляющие – это делают только 30% производителей.

Солнечная батарея своими руками из подручных средств и материалов в домашних условиях

Несмотря на то, что мы живём в современном и быстроразвивающимся мире – покупка и монтаж солнечных батарей остаётся уделом обеспеченных людей. Стоимость одной панели, которая будет вырабатывать всего лишь 100 Ватт варьируется от 6 до 8 тысяч рублей. Это не считая ещё то, что отдельно надо будет покупать конденсаторы, аккумуляторы, контроллер заряда, сетевой инвертор, преобразователь и другие вещи. Но если у вас нет большого количества средств, а хочется перейти на экологически чистый источник энергии то у нас для вас есть хорошие новости – солнечную батарею можно собрать в домашних условиях. И если следовать всем рекомендациям, КПД у неё будет не хуже, чем у собранного в промышленных масштабах варианта. В данной части мы рассмотрим пошаговую сборку

Также уделим внимание материалам, из которых можно собрать солнечные панели

Из диодов

Это один из самых бюджетных материалов. Если вы собрались делать солнечную батарею для дома из диодов, то помните, что с помощью данных компонентов собираются лишь небольшие солнечные батареи, способные запитать какие-либо незначительные гаджеты. Лучше всего подойдут диоды Д223Б. Это диоды советского образца, которые хороши тем, что имеют стеклянный корпус, из-за размера обладают высокой плотностью монтажа и имеют приятную цену.

Затем подготовим поверхность для будущего размещения диодов. Это может быть деревянная дощечка или любая другая поверхность. В ней требуется проделать отверстия на протяжении всей её площади Между отверстиями надо будет соблюдать расстояние от 2 до 4 мм.

После берём наши диоды и вставляем алюминиевыми хвостиками в данные отверстия. После этого хвостики требуется загнуть в отношении друг к другу и спаять для того, чтобы при получении солнечной энергии они распределяли электричество в одну “систему”.

Наша примитивная солнечная батарея из стеклянных диодов готова. На выходе она может давать энергию в пару вольт, что является неплохим показателем для кустарной сборки.

Из транзисторов

Этот вариант уже будет более серьёзный, чем диодный, но всё равно является образцом суровой ручной сборки.

Для того, чтобы сделать солнечную батарею из транзисторов вам понадобятся для начала сами транзисторы. Благо их можно купить практически на любом рынке или в магазинах электронной техники.

После покупки вам потребуется срезать крышку у транзистора. Под крышкой прячется самый главный и нужный нам элемент – полупроводниковый кристалл.

Далее подготавливаем каркас нашей солнечной батареи. Можно использовать как дерево так и пластик. Пластик, конечно, будет лучше. В нём сверлим отверстия для выводов транзисторов.

Затем вставляем их в каркас и спаиваем их между друг другом соблюдая нормы “ввода-вывода”.

На выходе такая батарея может давать мощность, которой хватит на осуществление работы, к примеру, калькулятора или маленькой диодной лампочки. Опять же такая солнечная батарея собирается чисто ради забавы и не представляет собой серьёзный “электропитательный” элемент.

Из алюминиевых банок

Данный вариант уже является более серьёзным в отличие от первых двух. Это тоже невероятно дешёвый и эффективный способ получить энергию. Единственное, на выходе её будет гораздо больше, чем в вариантах из диодов и транзисторов и она будет не электрическая, а тепловая. Всё что вам надо – большое количество алюминиевых банок и корпус. Хорошо подходит корпус из дерева. В корпусе лицевая часть должна быть закрыта оргстеклом. Без него батарея не будет эффективно работать.

Затем с помощью инструментов на дне каждой банки пробиваются три отверстия. Наверху в свою очередь делается звездообразный вырез. Свободные концы загибаются наружу, что необходимо для того, чтобы происходила улучшенная турбулентность нагретого воздуха.

После данных манипуляций банки складываются в продольные линии (трубы) в корпус нашей батареи.

Затем между трубами и стенками/задней стенкой прокладывается слой изоляции (минеральная вата). Затем коллектор закрывается прозрачным сотовым поликарбонатом.

Особенности солнечной батареи

Солнечная панель представляет собой полупроводниковое сооружение, которое призвано преобразовывать солнечное излучение в электроэнергию. Такие системы выполняют главную задачу – бесперебойное, экономичное и надежное электроснабжение дома

В особенности, важно устанавливать устройство в труднодоступных районах проживания, а также в случаях, если нередко происходят перебои с подачей электроэнергии от основного источника

Альтернативное устройство достаточно практично, поскольку солнечные батареи для дома, по ценам существенно отличаются от традиционного источника энергоснабжения. Изготовление своими руками позволит владельцу не просто сэкономить финансовые средства, но также и оптимизировать электропотребление.

Преимущества установки солнечной батареи

Среди основных достоинство солнечных панелей можно выделить следующие:

• простота в установке, за счет отсутствия необходимости прокладывания кабеля к опорам;
• минимальные затраты времени на обслуживание системы;
• электроэнергия вырабатывается с нулевым вредом для экологической среды;
• малый вес панелей;
• отсутствие подвижных частей конструкции;
• бесшумность при работе;
• независимость поставки электричества от распределительной сети;
• длительный срок службы устройства при минимальных расходах.

Недостатки солнечной панели

Несмотря на весомые преимущества солнечных батарей, в их функциональности можно выделить некоторые недостатки:

• трудоемкий процесс изготовления;
• занимают много места;
• чувствительность к загрязнениям;
• ночью панель не работает;
• эффективность работы зависит от природного фактора, т.е. от пасмурных/солнечных дней.

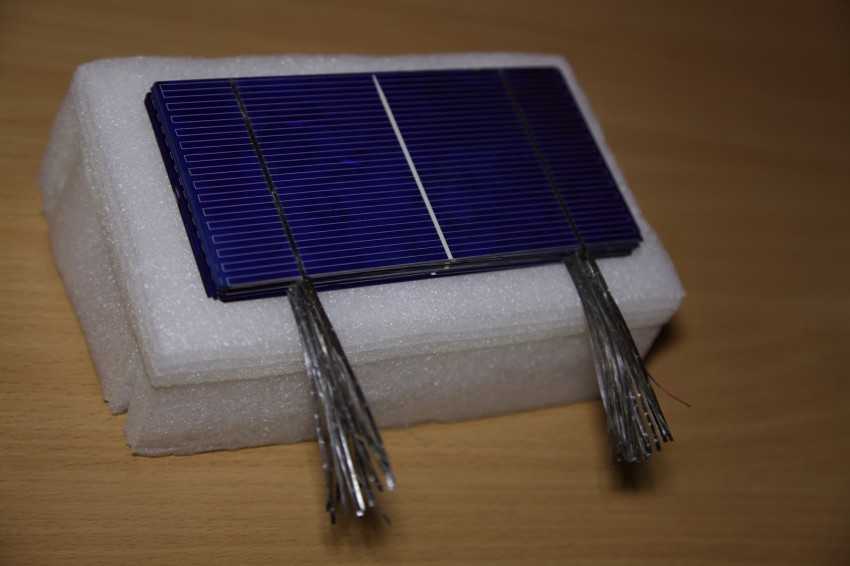

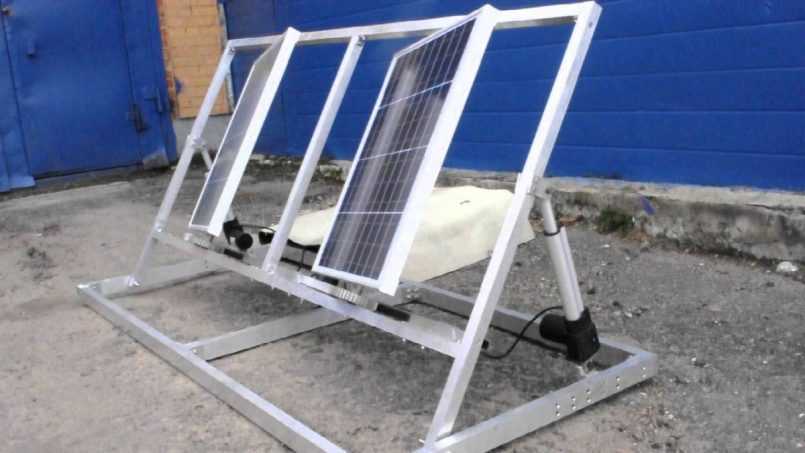

Постройка батареи из кремниевых пластин

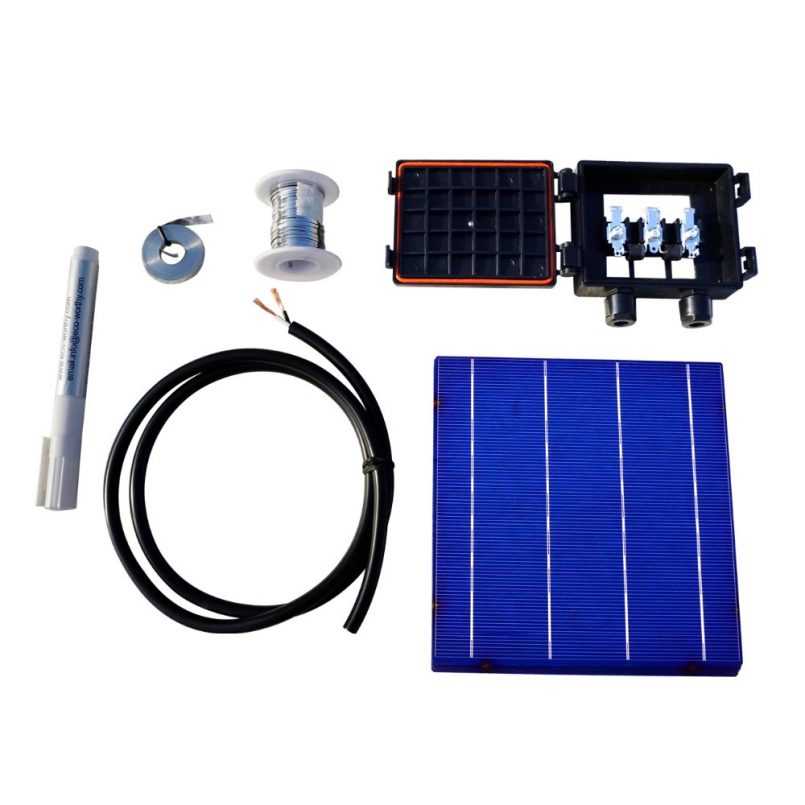

Комплект для альтернативного источника энергии включает 36 кремниевых пластинок. Они предлагаются с размерами 8*15 сантиметров. Общие показатели мощности составят порядка 76 Вт. Также понадобятся провода для того, чтобы соединить элементы между собой, и диод, который будет выполнять функцию блокировки.

Одна кремниевая пластина выдает 2,1 Вт и 0,53 В при токе до 4 А. Соединять пластины необходимо только последовательно. Лишь таким образом наш источник энергии сможет выдать 76 Вт. На лицевой стороне нанесены две дорожки. Это «минус», а «плюс» расположен на тыльной стороне. Каждую из панелей необходимо расположить с зазором. Должно получиться девять пластин в четыре ряда. При этом второй и четвертый ряды необходимо развернуть наоборот относительно первого. Это требуется для того, чтобы все удобно соединилось в одну цепь. Обязательно нужно учесть диод. Он позволяет предотвратить разряд накопительного аккумулятора в ночное время суток либо в облачный день. «Минус» диода нужно соединить с «плюсом» батареи. Для заряда аккумулятора понадобится специальный контроллер. При помощи инвертора можно получить обычное бытовое напряжение в 220 В.

Особенности и разновидности устройства

Из экзотического устройства, предназначенного только для специальных нужд, солнечная батарея превратилась в уже относительно массовый источник энергии. И причина не только в экологических соображениях, но и в беспрерывном росте цен на электроэнергию из магистральных сетей. Более того, есть еще немало мест, где такие сети вовсе не протянуты и неизвестно когда они появятся. Самостоятельная забота о протягивании магистрали, объединение ради этого усилий большого числа людей вряд ли возможны. Тем более что даже при успехе предстоит окунуться в мир стремительной инфляции.

И дело даже не в формате – внешний вид и геометрия как раз довольно близки. А вот химический состав отличается разительно. Наиболее массовые изделия выполнены из кремния, который доступен почти всем и стоит недорого. По производительности батареи не хуже как минимум более дорогих вариантов.

Существует такие три основных варианта кремния, как:

• монокристаллы;
• поликристаллы;
• аморфное вещество.

Монокристалл, если исходить из сжатых технических объяснений – это наиболее чистый тип кремния. Внешне панель похожа на своеобразные пчелиные соты. Основательно очищенное вещество в твердом виде делят на особо тонкие пластины, каждая из которых имеет не больше 300 мкм. Чтобы они выполнили свою функцию, используют электродные сетки. Многократное усложнение технологии по сравнению с альтернативными решениями делает подобные источники энергии наиболее дорогими.

Несомненным преимуществом монокристаллического кремния является очень высокий КПД по меркам солнечной энергетики, составляющий приблизительно 20%. Поликристалл получают иначе, требуется сначала расплавить материал, а затем медленно понижать его температуру. Относительная простота методики и минимальный расход энергоресурсов при производстве положительно сказываются на стоимости. Минусом становится пониженная эффективность, даже в идеальном случае она составляет не более 18%. Ведь внутри самих поликристаллов есть немало структур, понижающих качество работы.

Аморфные панели почти не проигрывают обоим только что названным видам. Кристаллов тут нет вообще, есть вместо них «силан» – это соединение кремния с водородом, размещаемое на подложке. КПД составляет примерно 5%, что в значительной мере компенсируется многократно увеличенным поглощением.

Иногда можно встретить комбинацию монокристаллических или поликристаллических элементов с аморфным вариантом. Это помогает сочетать достоинства используемых схем и гасить практически все их недостатки. С целью снижения стоимости изделий сейчас все чаще используют пленочную технологию, которая предусматривает генерацию тока на базе теллурида кадмия. Само по себе это соединение является токсичным, но выброс яда в окружающую среду исчезающе мал. А также могут использоваться селениды меди и индия, полимеры.

Концентрирующие изделия повышают эффективность использования площади панели. Но это достигается только при использовании механических систем, обеспечивающих разворот линз вслед за солнцем. Применение фотосенсибилизирующих красителей потенциально помогает улучшить прием энергии Солнца, но пока это скорее общая концепция и разработки энтузиастов. Если нет желания экспериментировать, лучше выбрать более стабильную и проверенную конструкцию. Это относится как к самостоятельному изготовлению, так и к покупке готового продукта.

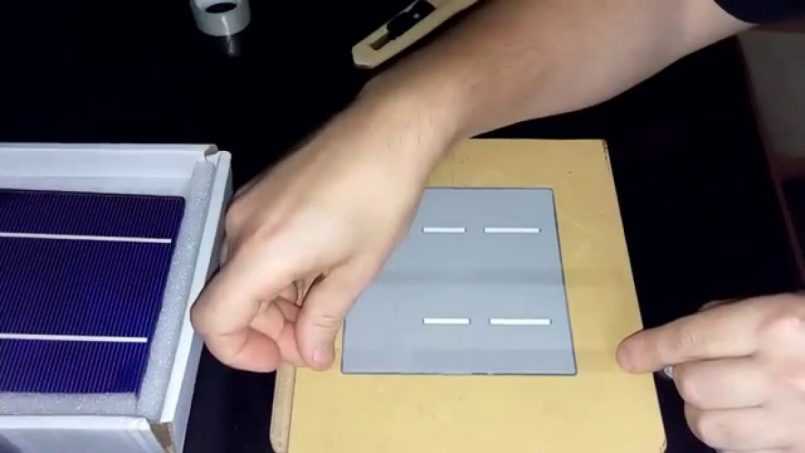

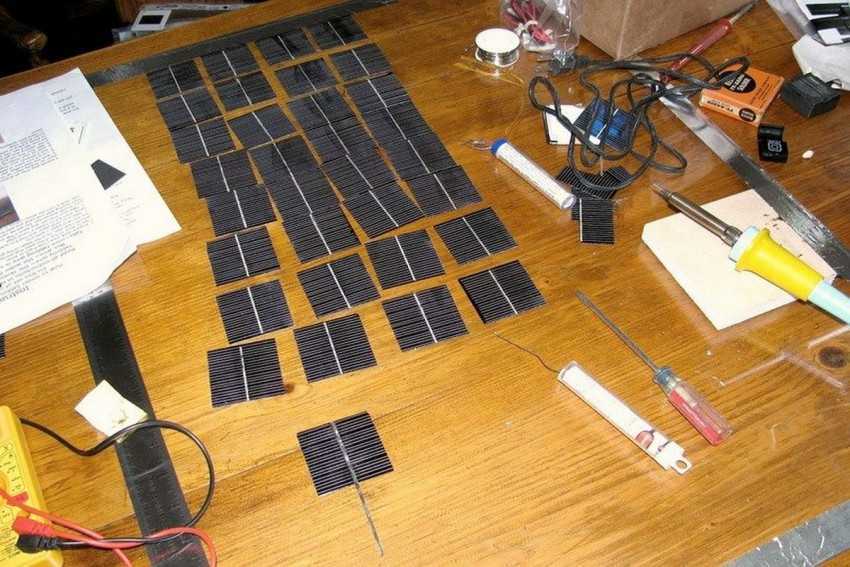

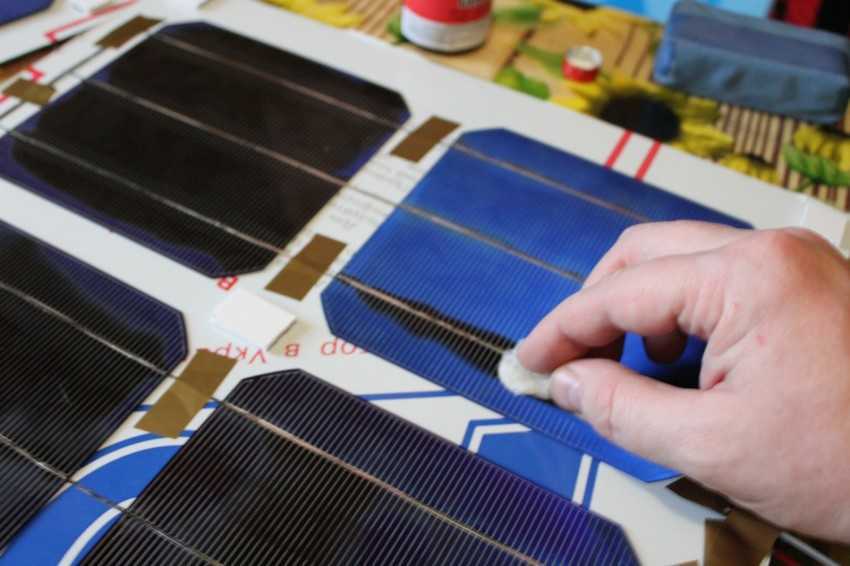

Подбор и пайка солнечных элементов

Геопанель должна работать при температуре 70-90 градусов. Но контролировать данный показатель бывает непросто. Именно поэтому в раме потребуется проделать отверстия для вентиляции. Их диаметр приблизительно 10 мм. Элементы для батареи придется спаять самому.

Для приобретения набора элементов для пластин потребуется потратить определенную сумму. Но в итоге все равно выйдет дешевле, чем те варианты, что выпускает Мариуполь и другие заводы. Это кремниевые пластины, способные перерабатывать солнечную энергию в электричество. Для их производства используется поликристаллический кремний.

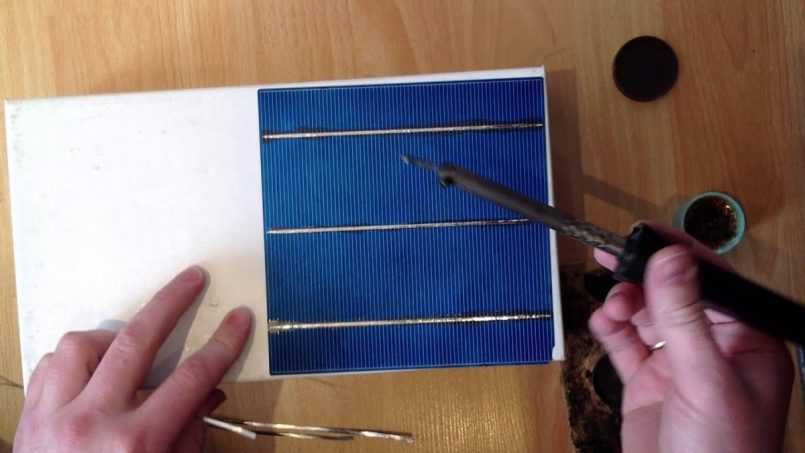

Пайка деталей включает такие этапы:

1. Проводники необходимо нарезать согласно заготовкам;
2. Элементы устанавливаются на нужных местах;
3. На контакты наносят припой и кислоту;
4. Дальше происходит фиксация проводников;
5. Затем начинают паять.

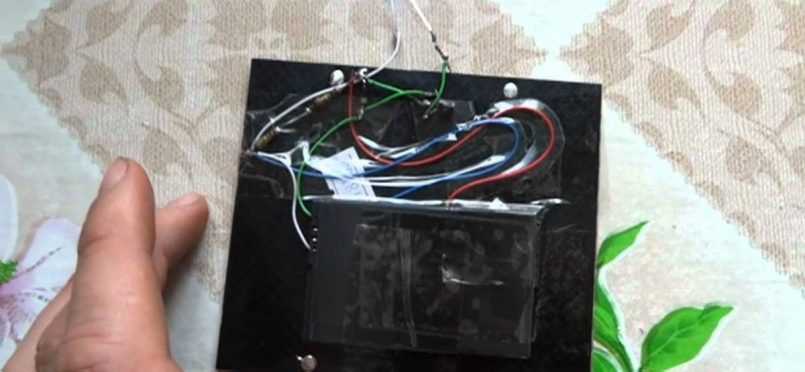

Перед работой стоит учесть, что перевертывать сваренную конструкцию бывает непросто. Именно с этой целью сначала спаиваются элементы, а затем ряды. На крайних элементах делают шину на минус и плюс. Выводящая проводка оснащается изоляцией. Наружная сторона рамы оборудована клеммой.

Дальше необходимо прикрепить панели к основанию. Здесь пригодится силиконовый герметик. Силикон соединяет все элементы и провода с основанием.

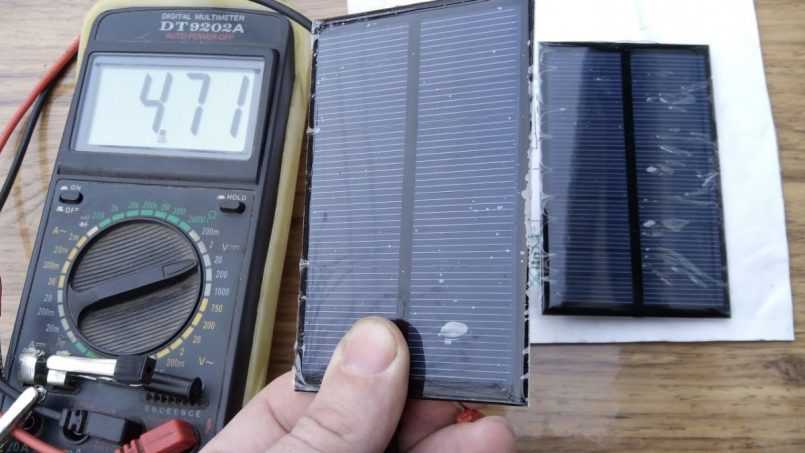

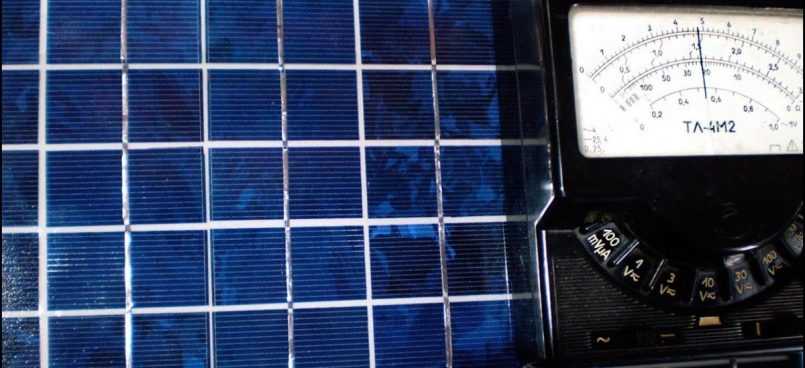

После соединения элементов следует проверить их работоспособность. Для этого используют тестер. Оптимальные показатели прибора – 17-19 Вт. Данное мероприятие проводят несколько дней и только после этого переходят к герметизации.

На раму наносят герметик и монтируют оргстекло.  Нужно выделить время, чтобы силикон высох. К раме оргстекло прикрепляется с помощью саморезов. Все швы также необходимо заполнить герметиком.

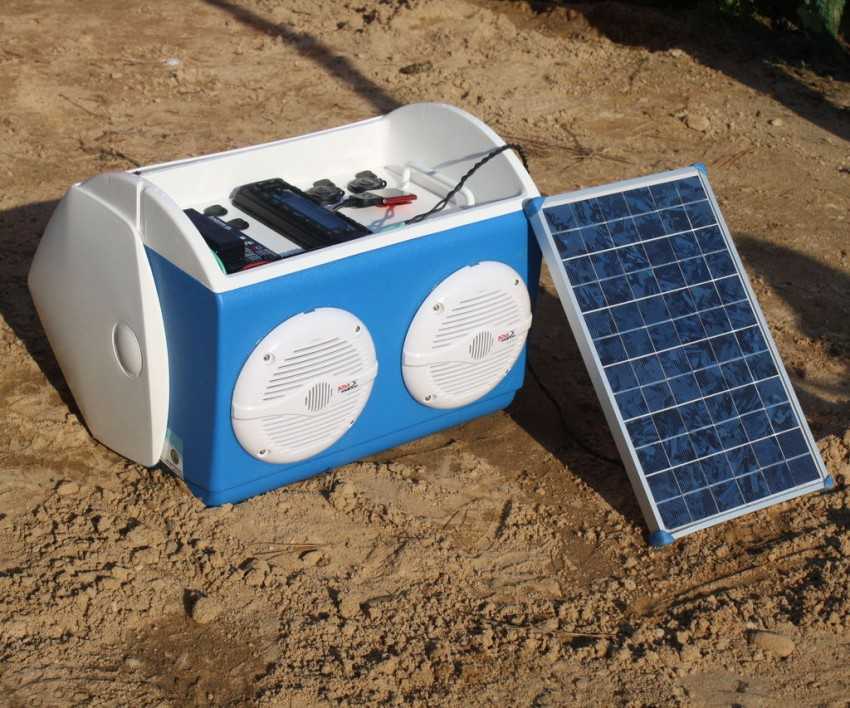

Устройство солнечной батареи

Солнечные панели состоят из комплекта батарей на фотоэлектрических элементах, основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Основными конструктивными элементами системы выступают:

• Солнечная батарея – преобразует солнечный свет в электрическую энергию.
• Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
• Контроллер заряда – следит за напряжением аккумуляторов.
• Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
• Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
• Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи – контроллер и инвертор, а также подключенные к ним аккумуляторы

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Основные виды солнечных батарей

Перед тем как приступать к собственноручному изготовлению солнечных батарей, рекомендуется ознакомиться с их основными видами, чтобы выбрать для себя наиболее подходящий вариант.

Все преобразователи солнечной энергии разделяются на пленочные и кремневые, в соответствии с их устройством и конструктивными особенностями. Первый вариант представлен тонкопленочными батареями, где преобразователи выполнены в виде пленки, изготовленной по специальной технологии. Эти конструкции также известны как полимерные. Их можно устанавливать в любые доступные места, однако, они требуют много места и обладают низким коэффициентом полезного действия. Даже средняя облачность способна снизить эффективность пленочных устройств сразу на 20%.

Кремниевые батареи представлены тремя типами:

• Монокристаллические. Конструкция состоит из многочисленных ячеек с встроенными кремневыми преобразователями. Они соединяются в одно целое и заполняются силиконом. Отличаются простотой эксплуатации, легкостью, гибкостью, водонепроницаемостью. Но, чтобы обеспечить эффективную работу таких батарей, требуется действие прямых солнечных лучей. Несмотря на сравнительно высокий КПД – до 22%, при наступлении облачности выработка электроэнергии может значительно снизиться или прекратиться полностью.
• Поликристаллические. По сравнению с монокристаллическими, у них больше преобразователей, размещаемых в ячейках. Их установка выполнена в разных направлениях, что существенно повышает эффективность работы даже при слабом свете. Эти батареи получили наибольшее распространение, особенно в городских условиях.
• Аморфные. Обладают низкой эффективностью – всего 6%. Однако, они считаются очень перспективными, благодаря способности к поглощению светового потока во много раз больше, чем у первых двух типов.

Все рассмотренные виды солнечных батарей изготавливаются в заводских условиях, поэтому их цена остается пока еще очень высокой. В связи с этим можно попытаться изготовить солнечную батарею самостоятельно, с использованием недорогих материалов.

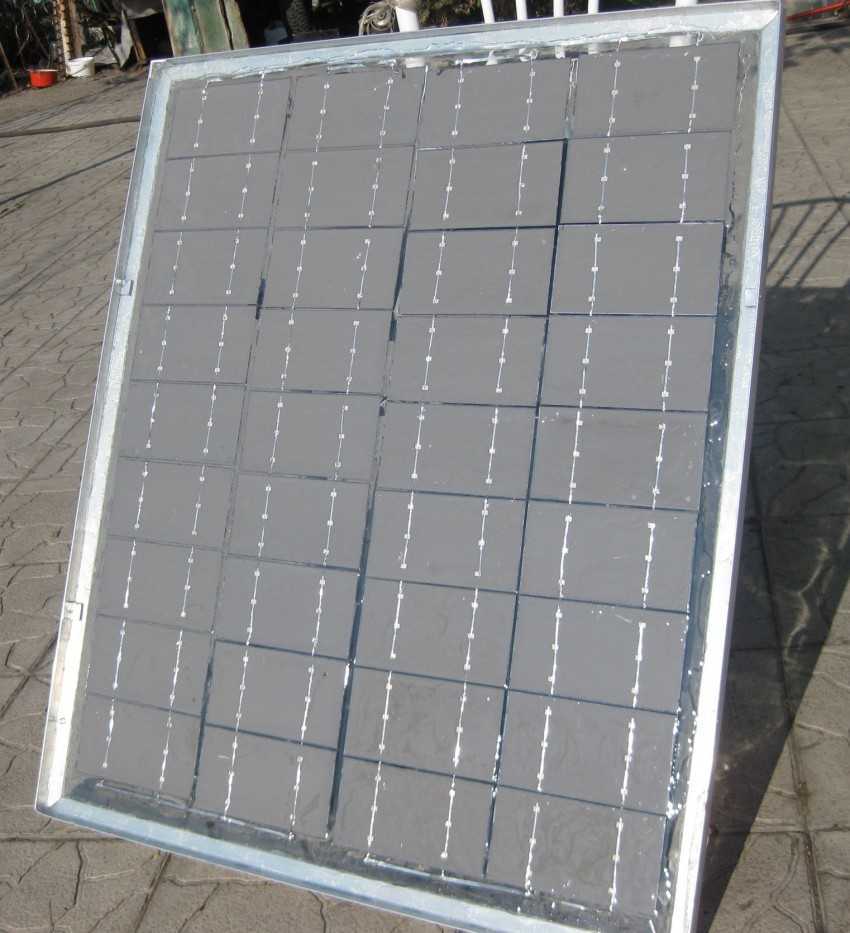

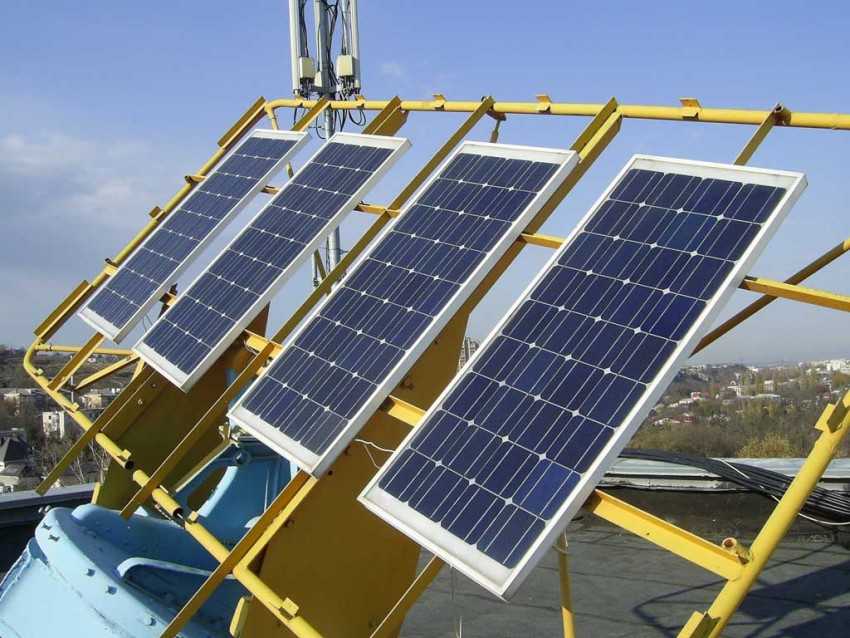

Монтаж

Сборка состоит из следующих шагов.

В пластинах необходимо припаять контакты. Иногда элементы продаются вместе с металлическими проводниками, но в другом случае те и другие соединяют пайкой.

Приготавливают каркас под размещение фотопластин. Рамки складывают из алюминиевых уголков (70 или 90 мм) или реек. Внутри наносят герметик. Задний корпус выполняют из ДСП с бортами до 2 см высотой, привинченными саморезами.

При расчете размеров оставляют зазор для элементов до 5 мм. В корпусе делают отверстия для вентиляции, шаг 10 см. Прозрачный элемент вставляют в раму, прикрепляется метизами на углах и сторонах.

Нужно смонтировать элементы, разложив их поверхностью вниз на стекло. Делают пайку с «+» на лицевой и «-» на обратной стороне. Соединяют контакты. Припаивают рядами. Затем элементы надо приклеить, нанеся в середину каждого герметик.

Затем цепочки переворачиваются вверх лицом и располагаются по предварительной разметке. Немного прижимаем, выводим на шину контакты через каркасные отверстия. Устройству нужен также диод Шоттки для блокирования обратного тока.

Работоспособные части, размещенные на подложке, переносят в корпус.

Герметизацию делают эпоксидным компаундом или силиконовым герметиком, что дешевле. Заливают полностью или между элементами.

Ждут просыхания после чего ставят оргстекло. В каркас можно подложить амортизирующий поролон. На стекло надавливают для удаления воздуха.

Осталось лишь вновь протестировать конструкцию и разместить в месте функционирования. Сделать ее не так просто, а также КПД несколько меньше, чем у промышленного образца.

Для тренировки рекомендуется сначала соорудить небольшой солнечный агрегат.

Характеристики фотоэлементов

Принцип работы генератора основан на свойства некоторых материалов под воздействием света вырабатывать электроны. Разработано несколько видов кремнийсодержащих панелей:

Монокристаллические самые жесткие, тяжелые, хрупкие. С большим КПД, не менее 14%, современные аналоги мощнее, отдача до 35%.

Поликристаллические прочнее однородных, легче, прочнее. По мощности и свойствам уступают монокристаллам: КПД панели не выше 9%, срок эксплуатации 20 лет.

Зато разноориентированные кристаллы вырабатывают электроны под рассеянным светом:

• в условиях затенения;
• средней облачности;
• сумерках.

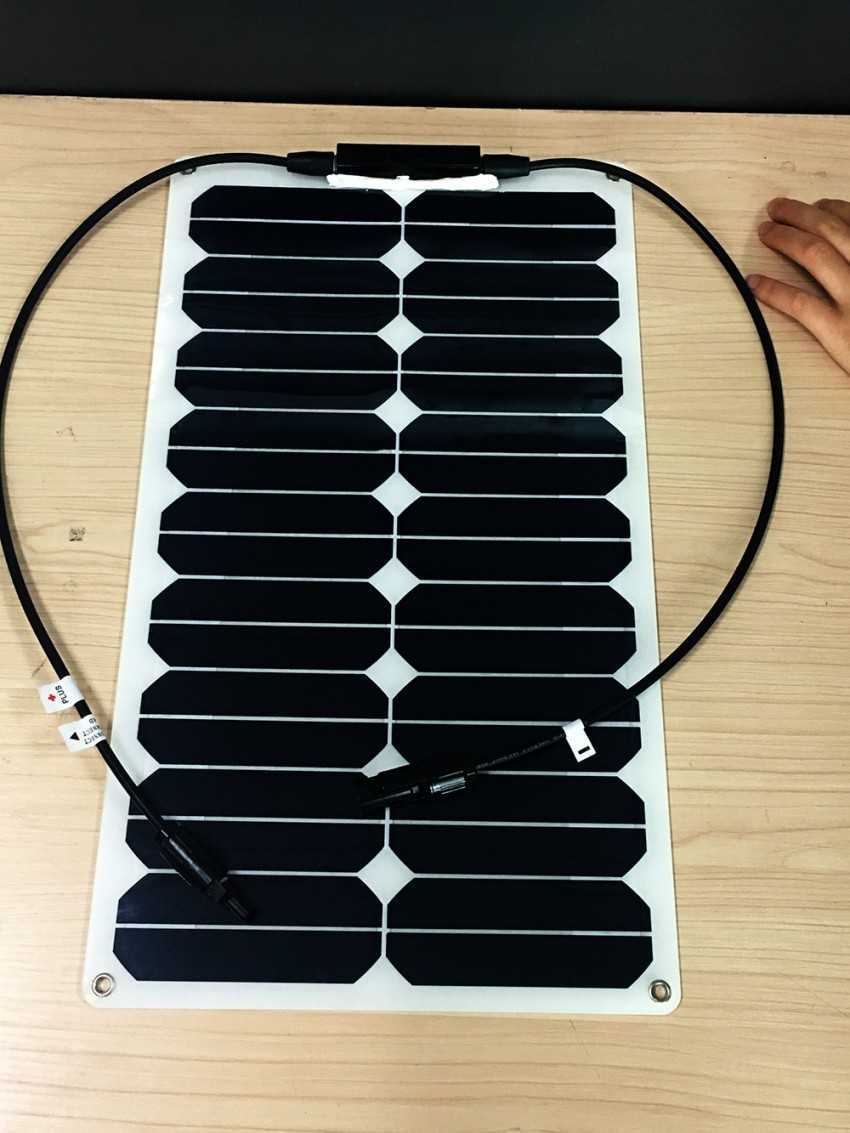

Аморфные – гибкие, тонкопленочные, легкие. КПД до 100%,срок эксплуатации не менее 15 лет.

Зависимы от степени освещенности, на порядок дороже монокристаллических. Легко монтируются, прочные. Их нашивают на сумки, рюкзаки, жилеты, используют для подзарядки гаджетов.

Для домашних солнечных генераторов используют первые и вторые, третьи слишком долго будут окупаться. Собирать преобразователь лучше из панелей типа В – это преобразователи с небольшими дефектами: сколотыми краями, царапинами.

На качестве готового генератора они не сказываются. Панели с маркировкой «В» дешевле первосортных аналогов в 2-3 раза.

Утилизация системы

Солнечные системы, собранные на производстве, рассчитаны на 45–летний срок использования. Их составляющие — контроллер и инвертор служат около 20 лет. Срок жизни аккумуляторов также весьма ограничен, но точно не превышает десяти лет.

Поэтому возникает закономерный вопрос — что делать с отработавшими свой ресурс элементами гелиосистемы?

Ответ очевиден — продать!

Можно не сомневаться, что и в вашем городе найдётся компания готовая выкупить эти компоненты.

Они вполне пригодны для повторного применения, чтобы создавать аналогичные системы. Цена природного кремния весьма высока, как и его переработка. Выгоднее выкупить отслужившие свой срок элементы, переработать их и пустить в повторное производство. Это намного прибыльнее, чем покупать сырье или самому добывать редкоземельные материалы.
