Фотореле для уличного освещения. схема подключения фотореле своими руками

Типы устройств

Увеличив задержку выключения можно снизить вероятность ложного срабатывания, когда на светочувствительный сенсор попадают лучи света от фар проезжающих мимо автомобилей. Монтаж устройства проходит под открытым небом.
Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Корпус с фотореле устанавливайте в месте, где не будет помех для проникновения света деревья, постройки.
Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.
Подскажите, что это может быть за проблема, и какие фотореле не умирают от пониженного напряжения?
Установка и настройка своими руками: пошаговая инструкция Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.
LXP от р.
Можно выбрать и более высокий класс для лучшей надежности.
Фотореле ФР-602 от IEK для уличного освещения. Схема подключения и принцип работы

Статья по теме: Выключатель эра 12 как подключить

Выбираем модель фотосенсора с учётом технических характеристик

Технические характеристики часто указываются прямо на корпусе фотореле

При покупке обратите внимание на:

Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Схемы подключения фотореле к фонарю

Для монтажа датчика день-ночь не понадобятся специализированные познания, а подсказки наносятся либо на упаковку, либо на сам прибор. В зависимости от модели, из корпуса фотосенсора выходит два или три провода.

Схема подключения фотореле с заземлением

Из универсального устройства выходит три провода:

фазовый (красный, маркировка L);
нулевой (синий, маркировка N);
заземляющий (зелёный, маркировка РЕ).

Стенд для демонстрации правильного подключения фотореле

На фотопримере видно, что в прибор должны войти два кабеля, в каждом из них по три цветных провода. Кабель 1 предназначен для подключения к лампочке. Его синий вывод соединяется с клеммой N, а красный — с клеммой L, аналогичным образом они подключаются и к патрону лампочки. Заземляющий провод соединяется с зелёным проводком кабеля 2 и фиксируется винтом. Кабель 2 необходим для питания прибора, его красный и синий провод подсоединяются аналогично, к соседним клеммам N и L.

Схема подключения фотореле без заземляющего провода

Существуют модели с двумя выводами, там отсутствует заземляющий провод. Такие фотодатчики подходят для домов, где система заземления оборудована отдельно.

Способ подключения у них ещё проще, входящий кабель присоединяется к клеммам L и N (фаза и ноль соответственно), а для выхода подсоединяется только фазовый кабель. Ноль подаётся на светильник через пускатель КМ, мимо фотосенсора.

Если фотосенсор должен управлять несколькими лампочками, нужно добавить к нему контроллер.

Схема подключения фотодатчика на три лампочки

Контроллер присоединяется к выходным клеммам фотодатчика и добавляет ещё одну контактную пару. С его помощью лампы можно подсоединить параллельно, а не последовательно (как в ёлочной гирлянде). Подсоединение нескольких потребителей через контроллер делает цепь надёжнее и позволяет лампам гореть даже когда одна из них вышла из строя.

Основные технические характеристики

Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия

Обратите внимание!. Можно перейти к настройке подключенного оборудования

Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев

Можно перейти к настройке подключенного оборудования. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом. Пример смонтированного и подключенного реле Кроме того, система освещения выполняется функцию охраны, так как может включать свет при отсутствии хозяев.

В чем может быть причина??? Когда стали переводить уличное освещение с выключателей на ые фотореле через управление катушка магнитного пускателя на одно реле возникла проблема.

Ну и плюс обращайте внимание на допустимую нагрузку. По логике нагрузка с катушки почти никакая, а на самом деле «обратка» по току делает свое дело

Зачищаем жилы от изоляции на мм, чтобы подключить их в клеммы.

Схемы подсоединения

Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности. Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки суммарная мощность источников света, ламп. Зато не нужно тянуть провода до распределительного щита.

Место установки зависит от освещенности, постарайтесь подобрать такой участок, где ничто не мешает солнечным лучам попадать на рабочую поверхность приспособления, иначе на фотодиоде начнутся помехи, и прибор будет работать неверно. Некоторые образцы включаются, при каком-либо движении напротив места установки. Каждый из перечисленных выше фотоэлементов по-разному реагирует на свет: резисторный тип — изменяет величину своего сопротивления, в результате чего и происходит включение света или его выключение; транзисторный тип осуществляет регулирование при облучении электрического сигнала светом.

Ноль вроде по схеме поступает и на реле, и на лампочку же. Подключил фотореле фр по схеме для освещения подъезда состоящего из 5-ти светодиодных светильников, но при срабатывании свет в подъезде начинает моргать.

Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу: Воспользуйтесь куском пластиковой трубы желательно черного цвета длиной см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Так вы сможете выбрать более простой способ установки; при монтаже прибора помните, что его минимальный предел срабатывания будет составлять 5 Люкс. Угол подпиливания — о от столба или стены. В этих приборах сенсорный элемент располагается в прозрачном герметически закрытом корпусе.
КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Выбор места для монтажа

Фотосенсор размещён вне зоны освещения фонаря

Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
в зоне, освещаемой только солнечными лучами, а не фонарями;
далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
на участках, которые не подвергаются химическим воздействиям и механическим ударам.

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

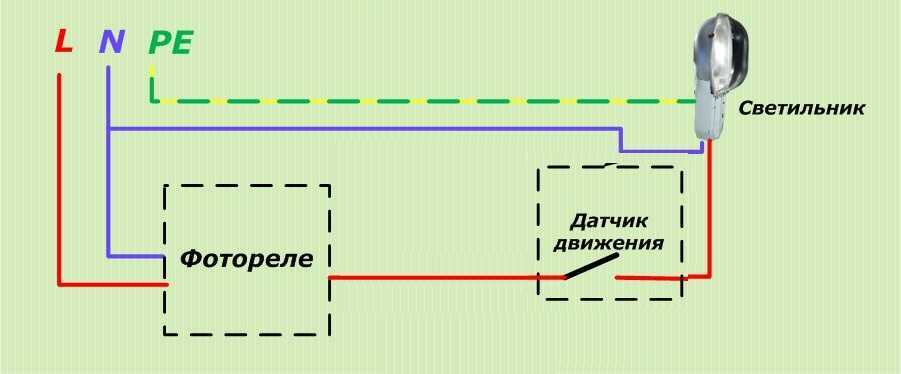

Пример фотореле с датчиком движения

Среди них:

Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Возможные неисправности механизма для уличного освещения

Если фотодатчик работает неправильно, причина чаще всего кроется в ошибках монтажа или настройки.

Для начала удостоверьтесь, что перед устройством день-ночь не появился уличный фонарь, высокий забор, может дерево со времени установки стало значительно выше, или начало больше затенять участок, когда на нём появились листья. Такие преграды необходимо устранить или перенести фотореле на более подходящее место.

Также возможно, что кто-то из жильцов дома случайно изменил настройки, или они стали неактуальными со сменой сезона. Проследите за установленной светочувствительностью и установите задержку срабатывания не менее 5 минут.

Если в систему недавно добавили датчик движения, ложное включение может объясняться передвижением домашних животных или прохожих на улице.

Часто неисправность фотореле определяется визуально

Когда простые методы не помогают, необходимо заглянуть внутрь прибора. Возможно, в корпус попала влага и контакты окислились либо в результате скачка напряжения в сети один из элементов платы сгорел. Если повреждения не слишком значительны, стоит отнести прибор в мастерскую и проконсультироваться насчёт ремонта. Но в случае когда плата заметно повреждена, придётся заменить устройство полностью (или только выносной датчик). В самостоятельно изготовленном приборе следует в первую очередь проверить качество пайки, а при необходимости — заменить вышедший из строя элемент.

Когда прибор полностью исправен и правильно настроен, причина может крыться в подключённых к нему проводах. Тщательно проверьте целостность изоляции на каждом участке и при необходимости замените повреждённый кабель.

В случае когда неисправность самостоятельно обнаружить не удаётся необходимо обратиться к продавцу (если прибор на гарантии) или представителю производителя.

Как работает датчик освещённости

Задача фотореле — включить осветительный прибор, когда во дворе становится сумеречно и выключить его с наступлением рассвета. В основе прибора — светочувствительный элемент (фотодиод, газоразрядник, фототиристор, фоторезистор), который на свету изменяет свои характеристики. Например, в фоторезисторе уменьшается сопротивление, ток легко проходит через этот элемент и замыкает контакт, выключающий освещение.

К одному сенсору можно подключить несколько осветительных устройств

Дополнительные элементы прибора помогают избежать ошибочного включения/выключения, настроить чувствительность сенсора, усилить сигнал от датчика и т. д.

Принцип действия

Как подключить фотореле: схемы подключения Для подключения фотореле к светодиодному прожектору необходимо внимательно изучить инструкцию, которая находится в техпаспорте. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире.
Чаще всего этот параметр имеет диапазон от 5 до 16 А. Установить подобное оснащение можно самостоятельно, без помощи электриков. Отличным вариантом станет дополнительный монтаж датчика времени.
Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения: Схема фотореле для уличного освещения с выносным датчиком Блок реле 1 устанавливается в распределительный щит, фотоэлемент 2 крепится снаружи, в месте, исключающем попадание лучей светильника 3 и по возможности затеняющих предметов

Обратите внимание!
Некоторые производители изменяют маркировку проводников. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель

Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин.

Фото — Подключение фотореле ФР Согласно заложенной программе устройство и работает. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Этот проводник необходим для подключения к фазе питания от сети; красный проводник. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box».

Решение этой проблемы облегчается при использовании некоторых хитростей. Такие датчики освещенности не могут работать от сети или вольт. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов. Появляются охранные функции.
Как подключить датчик освещенности и одноклавишный выключатель .

Изготовление своими руками

Имея минимальные навыки использования паяльника можно собрать простейшее реле самостоятельно. Для начала стоит воспользоваться схемой с минимумом составляющих.

Такое фотореле сможет собрать даже начинающий

Вам понадобятся:

PR1 — фоторезистор;
R1 — электролитический конденсатор на 10K;
VD1 КД522 — защитный теплоэлектрический диод;
VT1 и VT2 — транзисторы структуры n-p-n;
КТ315Б — транзистор;
К1 — электролитический конденсатор на 10 000 микрофарад;
К1.1 — включатель/выключатель;
нулевой и фазовый провода.

Эти детали можно купить в магазине радиотоваров, или выпаять из старой ненужной техники.

В данной схеме транзисторы VT1 и VT2 формируют эмиттерный повторитель, благодаря которому сигнал от фотодатчика усиливается и оказывается достаточно мощным для размыкания электрической цепи. Благодаря диоду VD1 предотвращается течение обратного тока. А реле полностью заменяет транзисторный каскад, используемый в более сложных схемах.

Собранное своими руками фотореле

Для сборки фотодатчика необходимо последовательно спаять ножки используемых элементов, или воспользоваться платой с контактами. Чтобы удостовериться в работоспособности изделия желательно проверить его на стенде с одной лампой. Дабы установить подходящую чувствительность прибора, необходимо впаять в схему резистор переменной величины. Изменяйте сопротивление резистора, пока прибор не начнёт подавать сигнал включения/выключения при правильном уровне освещённости (эксперименты можно проводить вечером при выключенных светильниках). Как только нужный уровень сопротивления будет найден, вместо регулируемого резистора надо впаять постоянный. В качестве корпуса для изделия можно использовать распределительную коробку для наружного монтажа электропроводки, только в ней надо сделать окошко для фоторезистора.

Поскольку реле позволяет использовать схему в сети 220В, подключать его можно так же, как покупное.
