Делаем заземление для частного дома 220в своими руками

Что дает контур заземления и для чего нужен

Это надежная защита от поражения электричеством. Есть несколько основных причин, по которым Вам может потребоваться установка данной конструкции:

  • Обеспечение защиты от поражения током от прикосновения к неисправному электроприбору (220В).
  • Снижение уровня высокочастотных магнитных помех, которые излучаются бытовыми приборами и инженерной сетью в частном доме.
  • Обеспечение безопасной работы электрических приборов и инструментов работающих в условиях высокой влажности, что само по себе опасно и требует защиты (посудомоечные машинки, водонагреватели).
  • Избавление от помех и шума в электросети Вашего дома.

Без контура заземления в частном доме вряд ли удастся обойтись, а если его не установить, то повышается риск получить травму от удара током.

Как обезопасить дачу?

Рассмотрим, как сделать заземление на даче и, тем самым, обезопасить себя от удара током. Как уже упоминалось, для таких домов чаще применяют схему №2 из электродов, соединенных в виде треугольника.

Установка самодельного заземления

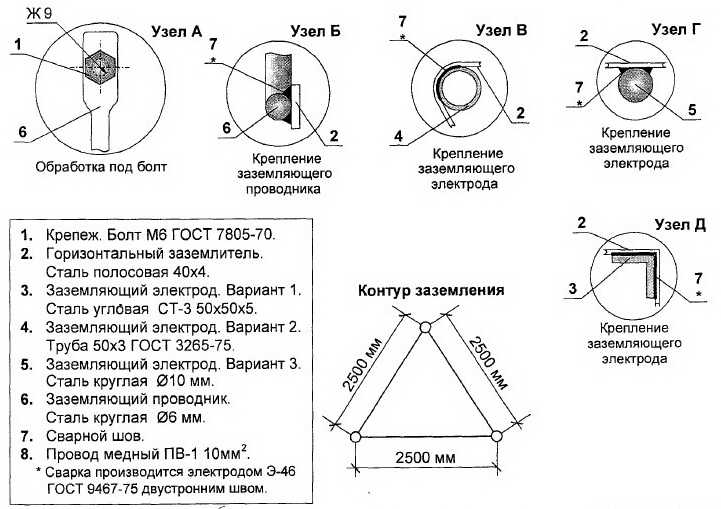

По данной схеме можно собрать заземление не только из заводского комплекта, но и из подручных материалов.


Траншея под заземление

Для этого понадобится:

  • металлические полосы шириной 4 см и толщиной 4 мм для шины;
  • стальной уголок толщиной 4-5 мм для электродов;
  • шлифовальная машинка;
  • садовый бур;
  • лопата;
  • сварочный аппарат;
  • кувалда.

Сначала определяемся с местом расположения. Оно должно обеспечить удобное подключение от шины заземления к силовому щитку. Кроме того, контур нельзя размещать на расстоянии менее трех метров от фундамента дома. Перед началом работ рекомендуется проконсультироваться в местной службе электроснабжения относительно оптимальных схем заземления для вашего региона.

Последовательность работ по установке:

  1. В выбранном месте наносят разметку и выкапывают котлован глубиной около 1 м и траншею, ведущую к цоколю дома. Вместо котлована можно ограничиться траншеей по форме заземляющего контура.
  2. Края стальных уголков, которые станут электродами, заостряют в виде треугольника шлифовальной машинкой.
  3. Электроды заглубляют в грунт при помощи кувалды так, чтобы они возвышались над дном котлована или траншеи на 20 см.
  4. К уголкам горизонтально приваривают стальные полосы, образовывая треугольную шину.
  5. К одному из электродов присоединяют еще одну стальную полосу (шину), укладывают ее в заранее подготовленную траншею и выводят на цоколь здания.
  6. Шину крепят к цоколю и к ней приваривают болт с резьбой.
  7. Конец шины при помощи болта соединяют с клеммой провода заземления, ведущего к распределительному щитку.
  8. В стене высверливают отверстие под провод и вставляют в него пластиковую гильзу.
  9. Провод выводят на щиток и соединяют с распределительной пластиной.


Вывод шины на цоколь дома Конструкция готова, но прежде чем засыпать котлован, убедитесь, что все работает исправно. Но как проверить заземление на даче? Измерять сопротивление получившегося контура, не имея специального оборудования и навыков, небезопасно. В этой ситуации рациональнее пригласить работников из службы энергоснабжения, тем более что им необходимо выдать разрешающую документацию на работы по заземлению.

Если измерения покажут неудовлетворительный результат, уменьшить сопротивляемость заземления можно добавив вертикальных электродов. Еще один способ улучшить показатели – посыпать контур поваренной солью. Но нужно учитывать, что так коррозия металла усилится. Добившись нужных параметров, траншею засыпают грунтом и утрамбовывают.


Соль уменьшает сопротивляемость материала

Монтаж заводского комплекта

Помимо самодельной, можно установить готовую конструкцию на даче. Заводской комплект заземления для дачи, намного удобнее в сборке и установке, чем самодельный. Он состоит из набора медных или оцинкованных штырей с соединительными муфтами, которые позволяют корректировать длину электродов по мере заглубления. Такой комплект применяется для создания заземления по схеме №3 с одним штыревым электродом.

Обычно в комплектацию входят стальные штыри с диаметром 1,4-1,8 мм и длиной по 1,5 метра каждый.

Соединения выполняется при помощи резьбовых или запрессовочных муфт, также прилагается заостренный наконечник для удобства прохождения грунта. Следует отдавать предпочтение проверенным фирмам, а устройства приобретать в магазинах с ответственными поставщиками.

Ударное воздействие передается специальной насадкой – нагелем. Его применение не дает металлу спрессоваться от ударов кувалды. Есть наборы, в которых предусмотрено заглубление штырей не ударной силой, а через переходник, соединенный с перфоратором высокой мощности.

Порядок проведения работ по монтажу:

  • В подходящем месте выкапывают котлован глубиной и шириной в 1 м.
  • В дно ямы вбивают штыри, наращивая их до нужной длины (6-15 м в зависимости от почвы).
  • Над поверхностью земли оставляют участок электрода длиной 20 см и надевают на него контактный зажим (идет в комплекте).
  • Внутрь зажима вставляют металлическую полосу или кабель заземления.
  • Кабель или шину заводят внутрь дома и подключают к щитку, так же, как описывалось выше.


Заводской комплект Остается только проверить работу устройства, и заземление на даче готово.

Итак, если вы приложите немного усилий, то при организации заземления сэкономите время и средства. Но, если вы сомневаетесь, что сможете выполнить все мероприятия правильно, обратитесь за помощью к специалистам.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

  • Сделать это можно двумя способами:
  • переделать систему TN-C на систему заземления TN-C-S;
  • произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Проверка заземления

По окончании монтажа контура заземления, необходимо выполнить контрольную проверку конструкции. Такая проверка проводится при помощи довольно дорогого оборудования, но существует более простой метод.

Прикрутите к одному из концов контура один контакт лампочки мощностью в 100 Вт.  А другой контакт необходимо прикрепить к фазе.

В случае, если свет довольно тусклый – это означает, что контакт между частями заземления слабый, а если свет горит ярко, то контур полностью в рабочем состоянии.

Существует и третий вариант, когда лампочка не горит совсем, это говорит о том, что контур собран неверно. Вот такая нехитрая технология, о том, как проверить заземление дома, поможет сэкономить денежные средства.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Готовим инструмент.

Нам понадобится в обязательном порядке:

  1. Сварочник.
  2. Электродрель с сверлами (сверлить отверстия под болты).
  3. Болгарка (затачивать колья, резать металл).
  4. Перфоратор (заводить заземление в дом и для других работ).
  5. Наточенная штыковая лопата.
  6. Тяжелая кувалда.
  7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Правила и требования к контуру заземления

Основных, но обязательных правил всего пять. Чтобы понимать, как делается заземление, достаточно их помнить и применить. В перечень входят следующие постулаты:

  1. Минимальный радиус удаления внешнего контура от здания – 1 метр, максимум 10. Оптимальное расстояние электродов от фундамента – от 3 до 5м.
  2. Штыри заглубляют на 2-2,5 м. Видными оставляют 20-30 см. это необходимо для крепления связывающей полосы. Работы можно выполнить в траншее, а затем конструкцию засыпать грунтом.
  3. Шина, связывающая наружный контур с электрощитовой, должна иметь минимальную площадь сечения от 15 квадратных миллиметров.
  4. Соединения сварные, если речь идет об электродах и полосе. В щитке можно предусмотреть болтовое крепление.
  5. Перед установкой проверяют общее сопротивление системы, которые не должно быть больше 4 Ом для 380 В и 8 Ом для 220 В.

При вкапывании следует отталкиваться от другого правила. Перед тем, как сделать контур, уточните уровень промерзания грунта. Для каждого региона он отличается. Штыри должны быть вкопаны на большую глубину. В противном случае после замерзания их выдавит на поверхность. И работать такая система в условиях суровой зимы будет недостаточно эффективно.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью «»

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S — Описание системы TN-C-S
только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ — Описание системы ТТ
защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 «ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ» устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

  1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
  2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА — на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
  3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
  4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
  5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
    • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) — не более 1666 Ом;
    • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) — не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

  1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО — ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним «пожарным» или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я  второпях сунул щупы неверно подключенного мультиметра в розетку.

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Как правильно рассчитать

В первую очередь следует определить проводимость заземлителя. То есть надо выбрать электрод так, чтобы сопротивление контура было в пределах нормы. Согласно положениям ПУЭ, максимальные значения сопротивления растеканию заземлителей следующие:

  • 2 Ом – для линейного напряжения 660/380 В источника трёхфазного/однофазного тока;
  • 4 Ом – для 380/220 В;
  • 8 Ом – для 220/127 В.

Проводимость защитной конструкции зависит от площади её контакта с землёй, а также удельного сопротивления грунта. Чем больше размеры штырей (электродов), тем больше площадь их поверхности и, следовательно, выше проводимость и эффективность контура. При этом для достижения хороших характеристик заземляющего устройства правильнее увеличивать длину электродов, а не поперечное сечение. Это очень актуально при создании контура в твёрдых почвах, таких как песчаник, скалистый грунт и прочих.

Так, для определения проводимости одного электрода круглого сечения используется следующая формула:

R1 = ρ(ln(2L/d) + 0,5ln(4T+L)/(4T-L))/2ПL,

где d и L – диаметр и длина электрода, T – половина глубины заложения штыря, ln – натуральный логарифм, П – постоянная (3,14), ρ – удельное сопротивление грунта (Ом×м).

Удельное сопротивление грунта также является важным параметром. Чем он больше, тем хуже будет проводимость контура заземления. Величину удельного сопротивления для определённого типа грунта можно узнать в общедоступных таблицах.

Чем ниже удельное сопротивление грунта, тем лучше будет контур

При монтаже контура заземления, состоящего из нескольких электродов, расчёт немного меняется. Сначала определяется сопротивление каждого отдельного штыря по вышеуказанной формуле. Потом полученные показатели суммируются с учётом так называемого «коэффициента использования». Расчётная формула здесь такая:

R = R1/(KN), где R – общее сопротивление контура, N – количество электродов, К – коэффициент использования, R1 – сопротивление одного штыря.

Величина К зависит от расстояния между электродами. Причём чем дальше друг от друга расположены штыри, тем больше будет этот коэффициент. Электрики же рекомендуют располагать электроды на расстоянии в 2,2 от их длины. В этом случае К может принимать следующие значения:

  • при использовании двух электродов – 0,9–0,92;
  • трёх – 0,85–0,88;
  • пяти – 0,79–0,83.

Для определения глубины заложения стержней нужно воспользоваться формулой:

N = R1/KR, где R – полученное ранее проектное сопротивление контура, R1 – сопротивление одного штыря, К – коэффициент использования.

Что касается горизонтальных частей, соединяющих штыри в один контур заземления, то их проводимость здесь не рассчитана

Составление расчета

Неопытные мастера часто создают заземление путем проб и ошибок. Вначале определяются с глубиной грунтовых вод, затем отступают от здания на некоторое расстояние и создают контур в виде треугольника, после чего сваривают электроды друг с другом и делают замер сопротивления в имеющейся конструкции. Если сопротивление превышает нормативы, добавляются новые проводники — до тех пор, пока не удается добиться приемлемых показателей.

Более продвинутый подход предполагает перед тем, как сделать контур заземления, выполнить ряд расчетов. С помощью вычислений определяют число заземлителей, длину соединительных элементов, исходя из уровня сопротивления земли.

В качестве примера рассмотрим установку системы заземления вертикального типа. Вначале устанавливают сопротивление электрода, для чего используют формулу:

Удельное сопротивление грунта по различным составам указано в таблице ниже.

В следующей таблице представлен сезонный климатический коэффициент сопротивления почвы.

Однако если грунт неоднородный, тогда применяют такую формулу:

Формула позволяет определить эквивалентное удельное сопротивление неоднородного грунта.

Если не учитывать сопротивление горизонтального заземлителя, количество электродов можно найти по формуле:

Сопротивление тока горизонтального заземлителя определяют по формуле:

Длина электрода устанавливается так:

Сопротивление вертикальных электродов с учетом горизонтального заземлителя:

Общее число вертикальных электродов определяется по такой формуле:

В таблице ниже представлен коэффициент использования заземлителей.

Параметр «коэффициент использования» указывает на взаимодействие токов в зависимости от местонахождения вертикальных проводников. При параллельном соединении электродов токи оказывают влияние друг на друга. При уменьшении расстояния между проводниками общее сопротивление контура возрастает.

Обратите внимание! Если по итогам вычислений получится не целое количество проводников, округляем результат в большую сторону

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
