Верстак своими руками: как сделать слесарный и столярный стол. обзор лучших идей и 80 фото различных моделей

Слесарный стол для гаража

Для того чтобы правильно сделать каркас конструкции, необходимо предварительно обзавестись чертежом или планом стола. С помощью четкой модели Вы сможете правильно представлять готовый результат и выполнять все работы шаг за шагом. Если Вам нужна не только столярка в гараже, но еще и место для обработки стальных предметов, тогда можете идти по следующему плану:

  • Для придания каркасу жесткости необходимо использовать железный уголок (толщина уголка 5 мм, а ребро должно быть не менее 35 мм),
  • В виде столешницы можно использовать 2-ух мм лист из стали,
  • Металлический лист выпрямляем и закрепляем либо на 50-ти мм доске либо привариваем к каркасу из уголка,
  • Для выдвижных полок нет необходимости применять толстые доски – подойдет и простая фанера,
  • В виде уголков для выдвижных ящиков можно применить уголок в 3 мм,
  • Если Вам не нужен переносной или складной стол в гараж, тогда можно сделать стационарный каркас, закрепленный анкерными болтами,
  • По контуру металлическую столешницу привариваем к уголку и зачищаем капли до гладкости.

Металлический стол для гаража является универсальным вариантом для любого помещения. Изготавливая деревянный рабочий стол для гаража своими руками, Вы сможете создать удобное место для обработки любых изделий. Рядом с таким верстаком также необходимо изготовить своими руками стул в гараж.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

  • Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
  • Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
  • Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
  • Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
  • Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
  • Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
  • После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
  • В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Что такое верстак

Верстак – это основа основ всех слесарных работ. Считается, что родиной верстака является Германия. Он представляет собой мультифункциональный стол под выполнение слесарных, электрических, технических работ и обработки металла или дерева. Он оснащён большим количеством стеллажей, шкафчиков и полочек.

Схема размещения верстака.

На нем устанавливаются тиски и другой инструмент, необходимый для работы. В ходе работы можно использовать и любой другой электроинструмент. Также часто предусматриваются места и крепления чертежей и другой технологической документации.

Среди прочих его достоинств, хочется отметить функциональность, прочность и надежность. Верстак способен выдерживать огромные нагрузки и оставаться после этого целым и неповрежденным. Это не просто стол, а целая мини мастерская с возможностью хранения инструмента, деталей и заготовок.

Чем больше полочек, шкафчиков и ящиков, тем функциональнее конструкция, и тем легче на нем работается.

Если верстак одноместный, то его габариты должны соответствовать следующим параметрам: высота 0,8-0,9 м, ширина 0,7-0,8 м, длина 1,2-1,5 м. Более удобной будет конструкция и регулируемой высотой 50-250 мм. Если верстак двухместный/многоместный, он увеличен в длину.

Верстак послужит хорошим помощником любому мастеру и гараж, в где он располагается, уже можно считать настоящей мастерской.

Как сделать стол в гараж своими руками?

Первоначально стол в гараж своими руками начинают делать владельцы боксов если есть необходимость в обработке деревянных изделий, а также периодически требуется место для закрепления заготовок. Классический вариант такого верстака состоит из столешницы, в которой вырубается несколько отверстий разных форм, забиваются клинья и вставляются гребенки для упора.

Это самый первый вариант столов для гаража, который использовался еще 20-25 лет назад. Сейчас гаражный стол имеет множество полок и несколько шкафов, да и сама конструкция со временем изменилась. С описания конструкции гаражного верстака и начнем статью.

Назначение

Верстак – рабочее место мастера, служащее для ремонта стройматериалов.

Верстаки для дома предназначены для столярных, слесарных и плотничьих работ.

Плотничий верстак представляет собой стол небольших размеров (1×6 м), который имеет упоры для обработки заготовок.

Плотничий верстак

Верстаки изготавливаются из дерева или металла.

Автомеханику предпочтительнее выбирать верстак, изготовленный из металла, а слесарю – из дерева.

Конструкции легко собираются и разбираются, поэтому практически не возникает трудностей при их транспортировке.

Металлический слесарный верстак

Использование конструкции довольно распространено в разных сферах деятельности. Верстаки получили широкое применение, как в помещениях подсобного типа, так и на масштабных производственных предприятиях.

Дополнительные приспособления, которыми можно оснастить верстак, обеспечивают удобство при обработке стройматериалов.

Верстак для дома интенсифицирует рабочий процесс

Именно поэтому при его изготовлении важно учитывать сферу производства и планировку помещения, в котором он будет располагаться

Компактный верстак для небольших помещений

Когда пространства недостаточно, чтобы установить верстак стандартных размеров, можно соорудить слесарный верстак, состоящий из одной тумбочки, и расположить его на лоджии.

Как сделать верстак своими руками

Верстаки бывают разных конструкций. Поэтому рассмотрим несколько вариантов такого стола и этапы его изготовления.

Из дерева

Для начала нужно подготовить инструменты и материалы:

  • ножовка по дереву;
  • шуруповерт;
  • угольник;
  • уровень;
  • крепеж;
  • ключи;
  • брус 100*100 мм;
  • доска 30-40 мм;
  • фанера 30 мм.

Пошаговое руководство:

  1. Согласно чертежу нарезают доски для изготовления нижней рамы, которая будет использоваться под инструменты. Соединяют пиломатериал между собой при помощи саморезов либо металлических уголков.

  2. Аналогичным образом собирают верхнюю раму.
  3. Из бруса нарезают опорные ноги и фиксируют их к каркасу стола посредством болтового соединения. Для этого в раме предварительно сверлят отверстия. В зависимости от размеров верстака, количество ног может быть от 6 до 8.

  4. Чтобы конструкция стала жесткой, в нижней части стола делают полку. Она может крепиться как к нижней раме, так и на дополнительные планки, которые фиксируют в нижней части каждой ножки. В качестве материала для полки можно использовать ДСП либо фанеру.

  5. Завершив сборку каркаса, приступают к столешнице. Лучше всего сделать ее из досок 50 мм. Доски нарезают в размер и закрепляют саморезами к каркасу.

Чтобы увеличить систему хранения, к задней части верстака можно закрепить щит из ОСБ либо металла. Для этого в ножках сверлят отверстия и крепят к ним выбранный материал на саморезы или болты. К щиту фиксируют крючки любого вида, на которые навешивают инструмент.

С металлическим каркасом

Благодаря железному каркасу, такой верстак будет прочным и надежным. Из материалов нам понадобятся:

  • профильная труба 50*50 мм;
  • уголок 40*40 мм;
  • лист металла 2 мм;
  • фанера;
  • саморезы;
  • краска.

Инструменты:

  • болгарка;
  • сварочный аппарат;
  • дрель;
  • рулетка;
  • ножовка по дереву;
  • электролобзик;
  • кисть;
  • наждачка;
  • линейка;
  • уровень.

Для конструирования верстака за основу взят такой чертеж.

Разберемся, как сварить металлический каркас рабочего стола:

  1. Согласно чертежу из профильной трубы нарезаем заготовки и свариваем их при помощи сварочного аппарата. Таким образом, получим основу верстака.

  2. Сварные швы хорошо зачищаем болгаркой.

  3. К задней части конструкции привариваем уголки, которые будут служить основанием для крепления панели под инструменты.

  4. Привариваем дополнительные элементы из профтрубы для усиления каркаса.

  5. Для размещения и фиксации столешницы из дерева собираем раму из уголка.

  6. Все места соединений усиливаем железными пластинами.

  7. По углам привариваем металлические распорки. Поскольку на стол будут возлагаться ударные нагрузки, вибрации, поэтому заранее стоит учесть эти нюансы.

  8. Чтобы в столе было удобно хранить небольшой инструмент, крепеж и пр., изготавливаем фанерные ящики.

  9. По бокам ящиков крепим направляющие для мебели.

  10. Под каждый ящик в столе делаем салазки, что позволит с легкостью открывать и закрывать их.

  11. Каркас изделия обезжириваем и покрываем краской.

  12. Для столешницы используем доску 50 мм соответствующей длины. Если досок нужной размерности найти не удалось, их можно расположить поперек стола. Укладываем пиломатериал в каркас из уголков.

  13. На деревянную столешницу будет возлагаться часть нагрузки во время работы.

  14. Шлифуем деревянную поверхность болгаркой с насадкой под наждачку.

  15. Стол можно оставить в таком виде либо зашить листом металла. Во втором случае доски нужно обработать антисептиком.

  16. По размерам столешницы вырезаем лист металла.

  17. Железо покрываем специальным средством от коррозии, даем высохнуть, после чего укладываем металл поверх дерева.

  18. На переднюю стенку каждого ящика крепим ручки.

  19. На готовую рабочую поверхность можно закрепить наждак либо тиски.

  20. Если же столешница останется деревянной, в досках лучше предусмотреть отверстия, в которые будут загоняться клинья в качестве упоров при обработке пиломатериала.
  21. В открытой части верстака можно установить полки для хранения инструмента.

  22. Для создания панели под инструменты из листа фанеры вырезаем кусок подходящего размера и покрываем антисептиком.

  23. Посредством болтов и гаек закрепляем фанеру к каркасу верстака, в результате чего получаем удобную панель, на которой можно расположить часто используемый инструмент.

  24. В фанеру можно вкрутить саморезы либо использовать подходящие крючки для удержания инструмента.

  25. Готовый верстак имеет такой вид.

Верстак в гаражных условиях является незаменимым приспособлением. На нем можно заниматься обработкой дерева, металла, собирать какие-либо конструкции, варить. Наиболее простые варианты верстаков из дерева в гараж рассмотрены в статье, а как сделать такое изделие своими руками, подробно изложено с чертежами и размерами на фото-примерах с пошаговыми инструкциями.

Пошаговая инструкция по изготовлению верстака для гаража

Сборка опорного каркаса

Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката.
Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели.
Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла.
Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности,
В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак

В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно.
Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента.
Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним

Все края тщательно обрабатываются и зачищаются, острые углы закругляются.
Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Стеллажи и боксы для инструментов

Если забить в поисковике фразу: «как лучше разместить инструменты в гараже или мастерской», интернет выдаст десятки вариантов и сотни фотографий. Зачастую, это —красивые и дорогие приспособы с заграничных сайтов. Нам же нужно что-то своё — родное, и желательно задёшево или вообще бесплатно. И это у нас есть! Обратимся к личному опыту пользователей FORUMHOUSE.

Vreeon

Расскажите, как вы размещаете инструмент в мастерской, так чтобы он не мешался и всегда был под рукой? Особенно, если его много.

Андрей 203Администратор FORUMHOUSE

Я стараюсь покупать электроинструмент в кейсах. Если кейса нет, то храню инструменты в заводской коробке.

vreeon

А что делать, если кейсов и коробок нет?

OlegychМодератор FORUMHOUSE

Я нарезаю из фанеры толщиной 1 см полосы шириной от 5 до 25 см. Прогоняю их через деревообрабатывающий станок с пильным диском. Получается паз. Потом я из этих полос собираю ящики с выдвижной крышкой. Размер ящика под конкретный инструмент. Если нужно хранить мелочёвку, делаю дополнительное отделение.

Описание — это конечно хорошо, но, когда дело касается хранения инструментов, лучше один раз увидеть, чем сто раз услышать. Смотрите, что предлагают пользователи портала.

Qzmich-NN

Я отказался от покупки готовых «органайзеров» для инструмента. Сделал выдвижной ящик. В крышке ЛДСП просверлил отверстия под конкретный инструмент. Теперь плоскую отвёртку, не всунешь на место крестовой.

А это лайфхаки от Ivanrin. Все инструменты разложены по своим местам на полках.

Чтобы поддерживать порядок в мастерской, сразу, а не потом, кладём инструмент туда, откуда вы его взяли.

Ivanrin

Мне повезло, удалось по дешевке купить б\у металлические стеллажи из магазина. Взял 7 шт. Ширина полок – 500 мм. Теперь моему инструменту есть, где разгуляться.

Полки выдерживают нагрузку до 50 кг.

Такое «хранилище» выглядит аккуратно и места хватает для всего.

Опыт показывает, что оптимальная глубина полок не более 40-50 см. Если глубже, то за инструментом придётся далеко лезть. Это — неудобно. Правда есть нюанс, хранить разную мелочевку в банках и контейнерах, удобнее на неглубоких полках, шириной 15-20 см.

Удобные контейнеры под мелочь, получаются из пластиковых лотков из-под мяса или салатов.

Мастерская Ivanrin после наведения порядка.

А это самодельный бокс из фанеры для хранения лобзика, который изготовил ШмуликШлеперсон.

Удобно. Практично. Мобильно.

Создание деревянного верстака в гараже своими руками: чертежи и технология

Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.

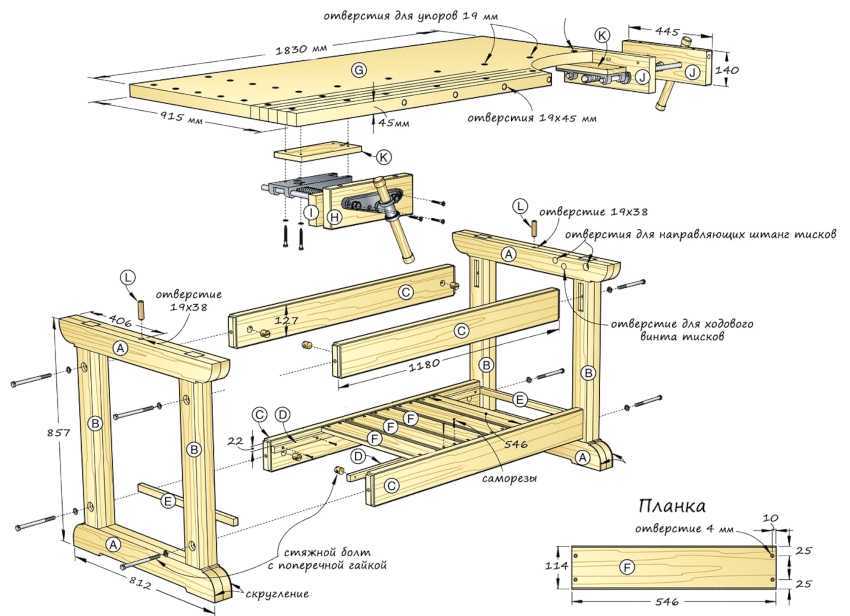

Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали.

Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.

Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.

Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.

В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.

Обратите внимание! Доски для столешницы обязательно должны иметь гладкую поверхность. Не допускается наличие дефектов или изъянов, например, трещин, сучков, ямок.. Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку

Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков

Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ, а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента – болгарка, отвертка, электрический лобзик, молоток и т. д

Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа

В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

При оборудовании гаража своими руками очень важно правильно выбрать место, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки

Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

  • болгарка, имеющей шлифовальный диск и круг для резки металла;
  • уровень;
  • шуруповерт;
  • дрель;
  • сварочный аппарат и электроды;
  • рулетка;
  • электролобзик для раскроя фанеры.

Материалы:

  • уголок толщиной 4 мм;
  • стальная полоса толщиной 4 мм;
  • стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
  • фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
  • шурупы;
  • анкерные болты;
  • труба квадратная толщиной 2 мм;
  • стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
  • деревянные доски для столешницы толщиной 50 мм;
  • направляющие для ящиков стола;
  • саморезы по металлу;
  • краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Подготовка

Подготовительные работы начинаются с ревизии имеющегося свободного места в гараже. Необходимо обеспечить проход людей к машине, открытие дверей самого авто, чтобы они не натыкались на верстак. Когда гараж недостаточно широк по габаритам и места хватает впритык, чтобы завести (или вывести) машину и сесть в неё (с одной или обеих сторон), то подумайте, возможно, верстак понадобится под машиной (в ремонтной канаве). В последнем случае он должен быть:

  • откатным и/или складным, чтобы подступиться к месту ремонта, отодвинув его в любую из сторон;
  • вдвое уже, чем сама канава.

Определившись с местом размещения, выберите схему построения вашего универсального ремонтного стола. Имеются десятки готовых чертежей верстаков. Если вы дружите с черчением и построением эскизов, мало-мальски умеете проектировать, просчитывая возможные неудачные моменты и вероятные ходы, то это ваш способ.

Чертежи и размеры

Высококачественный гаражный верстак начинается с габаритов – площади и объёма пространства, отводимого под него. Чертёж верстака опирается на следующие моменты:

  • Высота расположения столешницы – расстояние от пола до согнутых локтей мастера, работающего стоя.
  • Длина – чаще всего не более 2 м, но для сбора длинных конструкций (относящихся или не относящихся к автомобилю) может понадобиться и все 3-4 м.
  • Ширина – не более 1 метра.
  • Длина и ширина рамы верстака (включая так называемое подверстачье, или полка для ящиков либо без них) с учётом ножек на 5-10 см меньше соответствующих размеров лежащей на ней столешницы. Но можно уравнять эти габариты – так и делают, когда в металлическую основу закладываются доски, а сверху крепится стальной лист.
  • Ножки изготавливаются с учётом габаритов рамы верстака. Идеально, если они впишутся в её длину и ширину, не выпирая по углам. Высота ножек – расстояние до согнутых локтей рабочего, трудящегося стоя, минус толщина столешницы (не менее 3 см).
  • Подвесные полки (с ящиками или без них) устанавливаются на вторичных перекладинах под столешницей, расстояние до них – не меньше 60 см от пола. Чаще всего ящики располагаются в один ряд.

Столярные верстаки изготавливаются преимущественно из дерева – металлическими в них являются шпильки, саморезы, гвозди, мебельные уголки, а также элементы тисков – ходовой винт и его стопорные и ходовые гайки, возможно, втулка с шарикоподшипником.

Универсальный верстак обязательно содержит стальную столешницу, раму и ножки – тогда он выдержит вес деталей и конструкций в сотни килограммов, чего не скажешь о сборке деревянных изделий. На нём легко разместить слесарные тиски, пильный и сверлильный станки, оборудовать сварочный пост. Сам стол может быть угловым, навесным, откидным, но вряд ли откатным.

Инструменты и материалы

Необходимый инструментарий для мастера, которому срочно понадобился верстак, включает в себя:

  • сварочный аппарат (лучше всего подойдёт инверторный с рабочим током не более 300 ампер), электроды на 2,5, 3 и 4 мм, защитная каска с затемнённым стеклом;
  • строительный уровень;
  • дрель или перфоратор с переходником под обычные свёрла, набор свёрл по металлу;
  • болгарка с отрезным (по металлу) и шлифовальным дисками;
  • линейка рулеточного типа на 3 м;
  • электролобзик с набором пильных полотен по дереву;
  • шуруповёрт (при его отсутствии – универсальная отвёртка с набором шлицевых, крестовых и шестигранных насадок).

В качестве расходных материалов подходят следующие:

  • профильная труба 60*40 мм (толщина стенок – не менее 2 мм, общая длина – от 24 м);
  • полоса стали 4*4 мм, длина полосы – порядка 8 м;
  • листовая сталь с толщиной листа не менее 2 мм;
  • фанера толщиной не менее 1,5 см (меньшую использовать нежелательно – жёсткость её стенок окажется недостаточной);
  • саморезы толщиной не менее 5 мм;
  • шпилька размером не менее М12, гайки и шайбы (гроверные, обычные увеличенные) под неё;
  • уголковый профиль 50*50 и 40*40 мм (толщина стали – не менее 4 мм);
  • доски из натуральной древесины толщиной не менее 5 см;
  • грунт-эмаль по ржавчине и краска по дереву.

Особенности оборудования для гаража

Для большинства автолюбителей гараж является укрытием для авто и вторым домом, где они могут проводить довольно много времени. Это требует и особого подхода к оборудованию помещения. При халатном отношении к этому вопросу может значительно сократиться длительность полезной службы автотранспорта, а проводить ремонт в плохо оборудованном гараже очень неудобно.

Прежде всего, при обустройстве помещения необходимо:

  • Обеспечить минимальный уровень влаги в нем и поддержание нужной температуры. Даже в достаточно суровые морозы автомобиль не должен слишком промерзать.
  • Создать комфортные и приятные условия для работы владельца.
  • Обеспечить достаточное пространство для удобного хранения запчастей. При этом доступ к ним необходимо выполнить наиболее удобным.
  • Обеспечить возможность быстрого прогрева гаража и надежную защиту его от проникновения преступников.

Особое значение для автовладельца имеет правильный .

Здесь необходимо иметь:

  • Различные стеллажи и полки для размещения инструментов и запасных частей.
  • Верстак или стол в гараж.
  • Аппарат для сварки.
  • Компрессор (см. ).
  • Отделитель воды и масла.

В своем гараже каждый автовладелец может установить много дополнительных приспособлений и оборудования на свое усмотрение.

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
