Строительство каркасного гаража своими руками

Основание

Для начала, нужно подготовить площадку, нанести разметку и снять слой земли. После, нужно установить фундамент и углубить его – достаточно будет 30-40 сантиметров. Залитый бетон будет укрепляться почти месяц, поэтому его можно заменить уже готовыми блоками.

Когда все будет готово, нужно настелить гидроизоляционный материал, желательно битумный. Таким образом, уменьшатся шансы подтопления пола в гараже.

Затем можно приступать к установке деревянного каркаса. Сначала укладывается обвязка по фундаменту, после ставятся стойки по углам. Их необходимо укрепить при помощи подкосов. Верхнюю часть стоек также нужно связать обвязкой. Вдоль каждой стены также ставятся стойки, примерный шаг – 60 сантиметров.

Перед обшивкой стен, заполните пустое пространство утеплителем. Пароизоляционная пленка также окажется полезной в этой работе.

Какой металлопрофиль выбрать для строительства гаража

При выборе металлопрофиля для гаража первым делом смотрите на глубину

При строительстве гаража потребуется металлопрофиль для трёх основных элементов строения:

  • стен;
  • кровли;
  • ворот и калитки.

Толщина полотен может быть разной. Для возведения кровли рекомендован материал соответствующей маркировки, в которой присутствует литера R. Это прочный и дорогостоящий профлист, который в целях удешевления строительства можно заменить на металлопрофиль «НС».

Для того чтобы минимизировать вероятность кражи гаража, заказывают изготовление полотен, длина которых соответствует длине будущей постройки, и укладывают их горизонтально друг над другом с нахлёстом на 1-2 волны. Горизонтальные швы желательно загерметизировать влагостойким силиконовым герметиком. Это предотвратит подтекание влаги в зазоры между листами профнастила.

Но длинные горизонтальные полотна используют нечасто, так как доставка этого материала требует заказа дорогостоящих машин-длинномеров. Чаще всего гаражи из профлиста возводят из вертикально установленных полотен, соответствующих высоте строения. В этом есть свой «плюс»: влага скользит вдоль рёбер металлопрофиля и не затекает на внутренние стены.

Необходимо побеспокоиться и о том, чтобы лёгкое металлическое строение успешно противостояло порывам ветра. С этой целью стены крепят к грунту или бетону с помощью металлических скоб или шпилек.

Откидной стол

На этом гаражные самоделки своими руками не заканчиваются. В мастерской всегда есть нехватка свободного места, а вместе с этим и столов. Если у вас такая проблема есть – сделайте откидной верстак!

Для него понадобится:

  1. Лист ДСП, толстой фанеры или МДФ.
  2. Петли.
  3. Метизы.
  4. Стальные уголки.
  5. Деревянный брус.
  6. Анкеры.

Теперь можно собирать:

На стене сделайте разметку по высоте стола, с помощью уровне. На брус нанесите метки, где будут проходить анкеры.

На брусках для ножек необходимо разметить точки для установки уголков.

Просверлите и вставьте гайки.

Точно также разметьте и просверлите места в столешнице.

К брусу на стенке и к столешнице нужно прикрепить петли.

На стену поставьте шпингалет, чтобы можно было держать стол в поднятом состоянии.

Посмотреть более подробную инструкцию можно в видео.

Складывающийся стол

Отличный вариант самоделки своими руками в гараж – стол со складывающейся столешницей. Лучше всего делать столешницу навесной конфигурации. Это идеальное решение для компактного помещения. Стол можно использовать в качестве рабочего места.

Для изготовления нужны такие материалы:

  • ДСП;
  • петли для мебели;
  • крепёжные элементы для древесины;
  • фурнитура;
  • бруски дерева;
  • крепёжные анкеры.

Подобного рода самоделки для гаража своими руками изготавливаются в несколько этапов (размеры и форму стоит подбирать под свои потребности и помещение):

  1. Выполнить сквозные отверстия в бруске, и прикрепить его к стене анкерами.
  2. Разметить и сделать отверстия в будущей столешнице и точках монтажа уголков.
  3. Прикрепить столешницу к бруску петлями.
  4. Установить держатель столешницы в закрытом положении. Для этого подойдёт крючок, шпингалет или простейший замок.
  5. Смонтировать опоры на петли. Устанавливать нужно так, чтобы они прилегали к столешнице при складывании стола.

Каркасный гараж

Вообще данная технология постройки зданий пришла в наши края сравнительно недавно. Но наши умельцы уже полностью её освоили и дали свою положительную оценку.

Чтобы построить стены данного гаража необходимо запастись деревянными брусьями для нижней обвязки фундамента, а также хорошими досками для верхней обвязки.

Для брусьев, которые подпирают вертикальную конструкцию, выбираем доски размером 100 х 50.

Преимущества:

  • Быстрые монтажные работы;
  • Малое вложение финансовых средств.

Недостатки:

  • Если сэкономить на утеплении, увеличение риска промерзания стеновых покрытий;
  • Так как каркас не облает сильными прочностными характеристиками, то крыша делается крайне лёгкой.

Как построить каркасный гараж своими руками? В принципе легко. Для начала делаем основу в виде фундамента и нижней обвязки (попутно набиваем пол).

Далее идёт сборка стен, которые устанавливаются при помощи нанятых рабочих или технической системы. Делаем верхнюю обвязку и аккуратно её выравниваем.

Внутрь гаража укладываем специальный утеплитель, минеральную вату или пенопласт.

Чертежи и фото для устройства гаража своими руками

Планировки гаражей своими руками

Под возведением гаражного бокса можно принимать долгосрочный вариант капиталовложений, которые в дальнейшем в разы окупятся за счет меньших вложений в ремонт авто. Кроме того, в гараже можно оборудовать свою собственную мастерскую или сделать жилым 2-ой этаж постройки. Именно поэтому при постройке нужно не только учитывать размеры будущего сооружения, но и продумать предпосылка для возможности расширения помещения.

Чертежи и фото для гаража своими руками, представленные ниже, помогут Вам выбрать конструкцию и строительные материалы для строительства гаражного бокса. При выборе смотрите не только на красоту и практичность объекта, но и на “сложные места” при возведении конструкции. Если Вы сможете заблаговременно продумать каждую из деталей, то удастся не только хорошо вписать гараж в общий ландшафт, но и сделать единым целым с рядом стоящими постройками и строениями. Рассмотрим самые популярные модификации гаража своими руками чертежи фото для которого потребуются в 100% случаев.

Чертежи и фото металлических типов гаражей

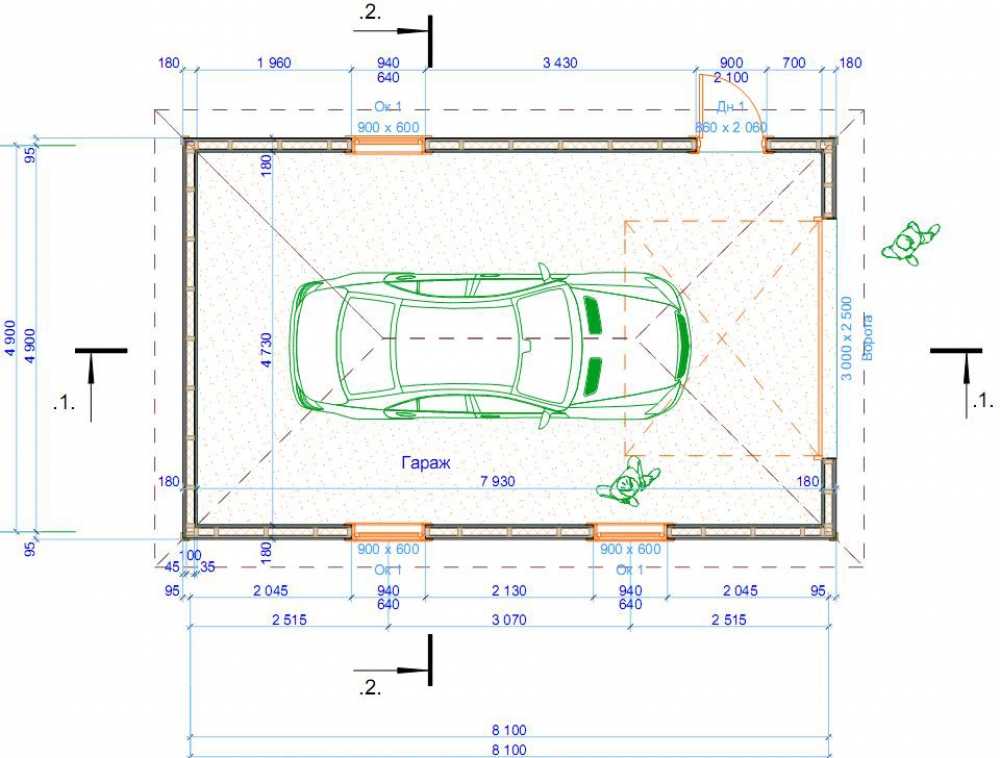

Чертеж гаража на 1 машину

Здесь Вы видите особенности постройки металлического гаражного бокса. Проблемы здесь в основном кроются в качестве сварки – если углы и соединения будут плохо проварены, то конструкция через 3-4 года потеряет свою устойчивость. При этом форма конструкции стандартная, что облегчает процесс соединения всех элементов

Обратите внимание на кровлю – при создании 2-ух скатных конструкций необходимо монтировать дополнительные ребра жесткости и правильно рассчитать угол

Чертежи и фотоматериалы по каркасным гаражам

При использовании каркасной технологии в первую очередь определитесь с тем, с какой целью будет использовано сооружение. Если этот гараж будет только местом для хранения и стоянки автомобиля, тогда нет необходимости утеплять конструкцию. Кроме того, можно проектировать размеры впритык по ширине и длине машины (не забудьте только добавить по 1 метру для прохождения людей). На каркасный гараж своими руками чертежи фото и видео есть в этой статье.

Проекты для деревянного гаража

Нюансов здесь не так много как в гаражах каркасного и металлического типа. Основная проблема кроется в том, что для обустройства подъемника или смотровой ямы Вам потребуется со стандартного ленточного фундамента менять бетонное основание на столбчатый или свайно-винтовой вариант. Также не забудьте, что для утепления стен лучше использовать негорючие материалы.

Раскладная лестница в яму

Чтобы не прыгать в смотровую яму и не подставлять табуретку, можно собрать раскладную лестницу. Она и лишнего места не займет, и будет поудобнее других подставок.

Для нее понадобится:

  1. Квадратная труба.
  2. Уголки и полосы.
  3. Доски.
  4. Метизы.
  5. УШМ.
  6. Электрический лобзик или пила по дереву.
  7. Перфоратор или дрель.
  8. Любой сварочник.
  9. Фрезер, циркулярная пила, фуганок.
  10. Винтоверт.
  11. Мерная лента.

Когда все готово, можно приступать к изготовлению полезной самоделке для гаража своими руками:

Сначала нужен шаблон. На листе OSB начертите рисунок с масштабом 1к1 (2 параллельные линии). К нему приложите профильную трубу и зачистите острый край.

Теперь необходимо проварить полученные отрезки в одну цельную конструкцию.

Итак, детали сварили и теперь примерьте петли, приварите проушины. Соедини элементы болтами и проверьте, как соединение держит на сгиб.

Теперь возьмите уголок и вырежьте из него деталь, как на фотографии. В ней сверлятся отверстия. Это будут посадочные площадки для ступенек. На боковушках разметьте места для опоры, а после зафиксируйте их сваркой. Так повторяйте по всей длине боковушек.

Чтобы лестница не «плавала», необходимы поперечные ребра жесткости. Для этого к углам смотровой ямы нужно приварить проушину.

Теперь пришло время ступеней. Из доски нарежьте одинаковых реек, на фрезере уберите фаски. Фуганком можно снять задиры и неровности, хоть это не обязательно. А вот покрасить или залакировать дерево необходимо, иначе оно отсыреет.

Осталось только зафиксировать каркас и на этом все.

Как выбрать место

Многие автомобилисты предпочитают строить на территориях гаражных кооперативов. В таком случае вы избегаете серьезных проблем с удобствами и размещением. Аренда участка земли и возведение гаража обойдется недорого. Зачастую владельцы кооператива предлагают на выбор один из нескольких планов с учетом габаритов машины, высоты здания, подведения коммуникаций, обслуживания здания. Кроме того, ваш гараж будет круглосуточно защищен охраной — вы можете не беспокоиться о том, что ваше имущество будет испорчено или украдено.

Если вы строите гараж на своем участке, главными проблемами окажутся выбор места и оформление дороги. Сразу обозначим, что возведение дома с гаражом не рекомендуется — большое помещение с железными воротами будет забирать тепло зимой, неприятный запах бензина и масла может стать помехой для ваших родных. Лучше выбрать участок в 5-10 метрах от дома, так, чтобы ворота гаража и ворота из двора были на одной линии. Расстояние от гаража до них лучше сделать около десяти метров — так будет возможность выгнать машину из гаража на время ремонта или других работ, но она останется на вашем дворе.

Выбор земли

Наилучший вариант — постройка на ровном участке земли. Перед началом работы прокопайте вниз лопатой около метра — убедитесь в том, что внизу нет песка или полостей (особенно актуально для местности с резкими перепадами высот или вблизи рек). Хороший участок развяжет вам руки и позволит построить большое и тяжелое здание.

Постройка гаража в городской черте, вблизи многоэтажных зданий, обязательно должно быть согласовано с управлением архитектуры или аналогичным органом. Незаконное возведение гаража, даже металлического бокса, чревато серьезными неприятностями с законом. В таком случает участок под застройку лучше взять в долгосрочную аренду или приобрести.

Размер и конструкция

Как мы уже сказали, все зависит от целей. Стандартный металлический бокс имеет размеры примерно 4×4х2,3 метра — достаточно для того, чтобы поставить автомобиль, произвести простенький ремонт.

Хороший кирпичный гараж будет иметь размеры около 5×8х3 метров с пологой шиферной крышей или простым бетонным перекрытием. Такие размеры предполагают не только место для автомобиля. Рабочие верстаки и станки, шкафы и полки для хранения деталей, горючего, химии для ухода за салоном, инструментов и другое. В особых случаях гараж строится с большей глубиной (до 12 метров), для места под мотоцикл или прицеп (актуально для сельской местности).

При выборе строительного материала, стоит ориентироваться на местный рынок. Если недалеко от места жительства расположен кирпичный завод, цех проката металла или песчаные или каменные карьеры — стоимость постройки можно снизить за счет оптовой закупки материалов.

  • Некоторые умельцы воздвигают гараж из дерева. Дешевизна подобной конструкции и простота постройки — главные преимущества, однако при несоблюдении технологии этот гараж может стать могилой для авто. Дерево очень боится сырости и огня, его использование в качестве мастерской также вызывает вопросы.
  • Другое дело — газобетонные блоки. Их просто класть даже новичку, они относительно дешевы и доступны для покупки практически на всей территории СНГ. Однако их стоимость достаточно велика на данный момент.
  • Кирпичный гараж с грамотной кладкой в 1,5-2 кирпича является предпочтительней. Это дорогая конструкция, но она простоит более 100 лет при соблюдении технологии. Его можно продать, отбив цену строительства (особенно при наличии коммуникаций).

Отделочные работы внутри и снаружи

Выбор варианта внутренних и внешних отделочных работ ограничивается лишь фантазией и финансами. Отделка может быть как минимальной, с использованием простых и дешевых материалов, таких как цементная смесь, побелка или штукатурка, либо на нее можно потратиться и придать гаражу презентабельный вид как снаружи, так и внутри. Кирпичные стены можно отделать вагонкой или сайдингом.

В двухэтажных гаражах большое внимание можно уделить отделке второго этажа или мансарды. Из нее может получиться полноценная комната, если пофантазировать и придать ей оригинальный дизайн

Отделку наружной поверхности гаража можно выполнить различными способами:

  • штукатуркой;
  • расшивкой швов;
  • отделкой природным камнем;
  • облицовкой листовыми материалами.

Внешнюю штукатурку стен можно производить в различном цвете. Бывают различные декоративные штукатурки, такие как терразитовые, каменные или известково-песчаные. Каменные наиболее прочны, но при отделке ими необходимо вложить в работу много сил и средств. Их наносят в два-четыре слоя общей толщиной около 10 см.

Известково-песчаные штукатурки наносят с добавлением небольшого количества цемента. В терразитовую штукатурку можно добавить слюду для придания стенам привлекательного блеска. После высыхания слоя такой штукатурки ее необходимо затереть. С помощью расшивки швов можно придать им различную форму и цвет.

На внешние стены гаража можно нанести слои каменной крошки. Ее необходимо смочить водой и нанести прямо на свежий грунтовочный слой.

Отделку гаража можно также производить методом его покраски. Перед этим стены необходимо отшлифовать. После покраски масляными красками на стены можно нанести лак для придания им блеска. Лак наносят на сухую чистую поверхность, желательно в два слоя.

Можно также использовать нитрокраски. Их обычно выпускают в готовом виде, а наносят с помощью пистолетов-распылителей. Они очень быстро сохнут.

Внутренняя отделка – также немаловажный элемент. Она не только защищает гараж от вредоносных факторов окружающей среды, но и делает его вид привлекательным. Она должна соответствовать следующим требованиям:

  • Быть негорючей. Даже при небольшом воспламенении огонь может перейти на нее, этого нельзя допускать.
  • Быть устойчивой к контактам с химическими препаратами.
  • Быть непритязательной в уходе.
  • Устойчивой к загрязнениям и повреждениям.

Штукатурка внутренних стен гаража на сегодня является экономным и простым способом отделки. Она негорючая, легко поддается ремонту и отлично подходит практически для любых конструкций гаража.

Отделку внутри можно выполнить, используя керамическую плитку. Она огнеупорна, защищает от влаги, механических повреждений, химических воздействий, легко моется. При такой отделке гараж становится уютным и презентабельным. К слову сказать, такой вид отделки лучше выполнять на стенах из кирпича или бетона, которые имеют достаточную толщину.

Еще одним способом отделки является покрытие пластиковыми листами. Он легок в исполнении и экономичен. Панели из ПВХ пожароустойчивы и не пропускают воду. Они легко монтируются и придают гаражу ухоженный вид.

Потолок гаража можно также отштукатурить или покрыть пластиковыми панелями. Материал его облицовки может зависеть от желаний и предпочтений владельца.

Так как в гараже зачастую недостаточно света, приходится нередко пользоваться электроинструментом или электрообогревателями, то на этапе отделки также необходимо подвести электричество в гараж любым удобным способом. Гараж обычно подключается к электроснабжению через общедомовой автомат.

Схема проводки обязательно должна включать отдельные линии на 220 и 380 В. Чтобы правильно оснастить постройку электричеством, необходимо составить схему электропитания. В ней учитываются все электроприборы, которые будут иметь место в гараже, и их месторасположение. Это и розетки, и осветительные приборы, и обогреватели.

После подводки электропитания можно установить розетки и выключатели. На стенах и потолке гаража устанавливаются декоративные светильники. Если имеется смотровая яма, необходимо не забыть и про ее освещение.

Монтаж электричества можно производить самостоятельно, только если для этого имеются специальные знания и навыки, ведь это очень сложная и даже опасная задача.

Фундамент под каркасный гараж

Поскольку сооружение получается достаточно легким, использование монолитных или блочных фундаментов ленточного или плитного типа не имеет большого смысла. Даже в том случае, когда планируется устройство смотровой ямы, лучше сделать ее отдельно, а всю постройку снабдить более легким основанием.

При сравнительно низком уровне грунтовых вод и отсутствия плывущих (плотные глины, тяжелые суглинки) грунтов на участке можно использовать опорно-блочный фундамент. Опоры выкладываются из фундаментных блоков или кирпича, с заглублением в грунт на 20…50 см. Поверх блоков устраивается обязательная гидроизоляция и ростверк из бруса.

Удобен также фундамент на основе винтовых свай. В этом случае после первичной установки оголовки свай выравниваются по горизонтали, устраивается ростверк по гидроизоляции. Если в качестве каркаса здания будет использоваться металлопрокат, логично и ростверк делать металлическим, соединяя элементы сваркой.

В такой конструкции можно сразу же предусмотреть установку стоек и портала – обрамления гаражных ворот.

Устройство ленточного фундамента мелкозаглубленного типа имеет смысл при создании постройки на базе металлического каркаса с относительно тяжелой обшивкой и планируемым устройством отопительной системы.

Для плывущих грунтов, сложного состава грунтов можно выбрать ленточный фундамент глубокого заложения – нижняя грань основания находится ниже глубины промерзания грунтов на 20…50 см. С таким основанием желательно устраивать также отмостку.

Наконец, при плывущих грунтах и желании впоследствии построить более капитальную конструкцию можно применять плитные фундаменты.

При любом типе монолитного основания желательно сразу же устраивать закладные для крепления стоек каркаса и ростверка.

Ниже показаны варианты для деревянного (слева) и металлического (в центре и справа) каркаса.

Гидроизоляция по верхней плоскости элементов фундамента обязательна при любом его типе.

Монтаж полок

Без мест хранения инструментов настоящему автомобилисту обойтись сложно. Для обустройства полок в гараже можно воспользоваться любым вариантом их расположения. Они могут быть подвесными, угловыми, иметь разную длину и ширину. Полки можно расположить вдоль одной, двух или даже трех стен.

Подвесные полки в гараж

Если на полки будут устанавливаться емкости с жидкостями, по низу лучше предусмотреть небольшие бортики. Обязательно продумайте, где вы будете хранить массивные вещи. Такие полки должны быть дополнительно укреплены. Иначе со временем они провиснут, а затем и вовсе обвалятся. Зимнюю и летнюю резину лучше подвесить ближе к потолку, чтобы она занимала минимум свободного места.

Сборные стеллажи

В данном видео подробно рассказывается о каждом из этапов возведения гаража из пеноблоков, а также об основных тонкостях и секретах его строительства.

Организовываем рабочее место

Вне зависимости от площади гаража, со временем возникнет необходимость в организации рабочего места. Для этого потребуется не менее одного стола, который обычно устанавливается в углу помещения. В случае если внутреннее пространство небольшое, можно воспользоваться следующей хитростью: смонтировать в свободной зоне навесную столешницу.

Для этого потребуются:

  • лист ДСП;
  • петли для мебели;
  • фурнитура и крепежи;
  • бруски.

Благоустройство гаража начинается с того, что на стену наносится разметка, после чего высверливаются отверстия и крепятся бруски. К последним фиксируются петли, на которые навешивается лист ДПС. В конце к этому материалу крепятся опоры.

Размещаем рабочий стол

Рабочий стол, при обустройстве гаража, размещается:

  • вдоль дальней стены, во всю ширину;
  • вдоль боковой стены;
  • в углу.

Размер рабочего места варьируется в зависимости от свободной площади и потребностей владельца. Оптимально, если вместе со столом монтируются выдвижные ящики и навесные конструкции для хранения инструментов.

Монтируем стеллажи и ящики

Стеллажи можно приобрести в магазине или смонтировать своими руками. Для второго варианта потребуются:

  • листы фанеры;
  • обрезки труб;
  • профиль (уголок).

Работа по монтажу начинается с нанесения разметки на стенах и определения размеров полок (ширина не должна превышать 60 сантиметров). Высоту последних можно варьировать в зависимости от личных предпочтений. Далее соединяются вертикальные и горизонтальные части стеллажа. Полученный каркас, посредством дюбелей, фиксируется к стене и полу.

На каждом из приведенных этапов рекомендуется отслеживать уровень полок и других элементов конструкции, не допуская перекосов.

На стеллажах часто размещают пластиковые контейнеры для хранения мелких предметов.

Полки для инструментов

Правила обустройства рабочего пространства применимы для любых гаражных конструкций, в том числе и для полок под инструменты. Последние устанавливаются на различной высоте, в зависимости от того, для хранения каких деталей используются.

Существует множество вариантов организации полок под инструменты. Наиболее простым способом обустройства рабочего пространства считается фиксация армирующей сетки толщиной 2 миллиметра на стене. После монтажа отдельные проволоки откусываются и отгибаются так, чтобы получились навесные крючки.

Второй, сравнительно простой в изготовлении, вариант предполагает крепление к стене листа фанеры, в котором просверлены отверстия, диаметром, соответствующем размерам инструментов (стамески, молотки, отвертки и других).

Крючки и держатели для гаражной аппаратуры

Существует также много вариантов держателей для гаражной аппаратуры: полки с выемками под инструменты, съемники и другие конструкции. Выбор в пользу конкретного приспособления в данном случае напрямую зависит от того, для хранения каких вещей оно применяется.

Для крупногабаритных предметов подойдут:

  • полки с вырезанными пазами по размерам гаражной аппаратуры;
  • отдельный навесной шкаф для смазочных материалов;
  • отдельные шкафы-солдатики с контейнерами;
  • картонные трубки и другое.

В магазинах можно найти так называемые гладиаторы, подходящие для хранения предметов различных размеров. Вместо обычных крючков, для фиксации крупногабаритных инструментов рекомендуется приобрести PowerTrack. Эта продукция выносит воздействие агрессивных сред и выдерживает грузы весом до 30 килограмм.

Органайзеры для мелких деталей

Если в гараже скапливаются мелкие вещи, для хранения подобных предметов подойдут пластиковые органайзеры. Последние можно приобрести в магазине либо сделать самостоятельно, вырезав часть пластиковой канистры.

Создание чертежа сооружения со схемой раскладки блоков

В качестве основного материала при возведении стен целесообразно использовать пеноблоки. Для того чтобы сэкономить на приобретении требующихся материалов рекомендуется провести создание чертежа с указанием раскладки блоков. Подобным образом можно рассчитать точное количество блоков и купить в запас только несколько.

Среди особенностей данного этапа проектирования отметим следующие моменты:

  1. Предварительно следует выбрать тип блоков, которые будут использоваться при строительстве. Только знание длины и ширины модно подсчитать требующее количество.
  2. В качестве основы используется ранее созданный чертеж фундамента. На данном этапе определяется высота сооружения, тип крыши (плоска, односкатная или двускатная), наличие окон и их размеры, размеры ворот.
  3. Для создания данного чертежа можно использовать специальные программы.

Данный этап работы можно разбить на несколько пунктов, так как расчеты, связанные с типом и углом наклона кровли, размерами ворот и окон также важны.
