Ручной фрезер по дереву: особенности инструмента и его применения

Наиболее распространенные приемы резки

При помощи фрезерования можно создать изделия из древесины. Резные перила, фасады мебели, декоративные элементы, всевозможные поделки и сувениры. Возможности этого инструмента ограничивает лишь сноровка и фантазия самого мастера. Существует ряд базовых элементов, создание которых должен освоить любой новичок. Освоение нижеперечисленных приемов резки позволит добиться выполнения сложных задач путем их применения и комбинирования.

Открытый паз

В случае необходимости создать заготовку с пазом, начинающимся от кромки, следует расположить фрезу, чтобы нож выступал за край древесины. Поле этого следует установить режущий элемент и только потом запускать двигатель. Обработав кромку изделия, необходимо поднять нож, ослабить его фиксатор и отключить питание агрегата.

Глухие пазы создаются аналогичным способом, с той лишь разницей, что режущий элемент устанавливается не на краю изделия, а в точке начала прорези.

Глубокий паз

Если глубина требуемого паза превышает 5 мм, рекомендуется выполнять работу в несколько подходов, каждый раз увеличивая глубину выемки, особенно в случае работы с твердыми сортами древесины. Глубину последней выемки следует ограничить 1,5 мм — для гладкости детали и геометрии паза.

Узкий паз

Для обеспечения удобства и результата в ходе создания детали с узким пазом, рекомендуется прикрепить плоское основание к подошве фрезера. Эта деталь в тандеме с устанавливаемыми по обе стороны направляющими стержнями служит вспомогательной плоскостью, обеспечивающей правильную траекторию ножа

Важно задать расположение осей на одной линии с центром режущего элемента. Ручную фрезу ведут плавно и медленно, обеспечивая плотное прилегание направляющих к боковым частям заготовки

Торцевая поверхность

Главным показателем правильной работы фрезой с торцевой частью деревянной заготовки является геометрическая точность и гладкость получившегося канта. При обработке торца необходимо начать ее выполнение с создания пологого среза путем движения ножа по направлению его вращения. Так будет обеспечено высокое качество выборки основного материала, после чего останется только подправить результат, ведя режущий элемент уже против направления его вращения.

Криволинейные кромки

Для создания криволинейных кромок ручным фрезером, необходимо обеспечить точность траектории движения его ножа, использовать оснащенные упорным кольцом шаблоны. При таком способе резки круглая пластина с бортиком, называемая «кольцом», движется вдоль шаблона, обеспечивая траекторию движения режущей части инструмента. Перед началом работы упорное кольцо фиксируется на подошве фрезера. Шаблон крепится на обрабатываемой детали, которая фиксируется струбцинами на рабочей поверхности.

Разновидности фрезера

Чтобы выбрать, какой ручной фрезер по дереву подходит для выполнения заданной цели или предназначен для универсального применения, следует ознакомиться с вариантами производства этого инструмента и для чего используется каждый из них.

Разновидности насадокИсточник perego-shop.ru

Штанговый

Погружная модель имеет корпус, который закрепляется на специальной штанге, по которой может передвигаться вертикально. В нижней части направляющей крепится опорный механизм. На него ставится весь агрегат и с помощью боковых ручек, на которые нужно надавить, он погружается в материал.

После окончания работы следует отпустить рукоятки, и фрезер поднимется вверх под давлением пружин. С его помощью можно делать пазы, вырезы, отверстия или соединения, а также фигурные узоры. Из-за высокого функционала данная модель считается универсальной, но повышенный вес не даёт хорошо работать по вертикальным участкам. Работа фрезером для начинающих с этим инструментом будет более простой и понятной.

Инструмент с погружным механизмомИсточник i.allo.ua

Окантовочный

Кромочный инструмент (триммер) способен работать не только по горизонтальным поверхностям, но и по вертикальным. Чаще всего он имеет небольшой размер, благодаря чему им можно пользоваться одной рукой. Сам корпус имеет сужение и специальное прорезиненное покрытие. Это нужно, чтобы использовать его в качестве рукояти.

Нижняя часть устройства имеет скользящую поверхность для предотвращения появления царапин, а также для более плавного движения. Глубина погружения фрезы изменяется с помощью специальной шкалы. С этим инструментом можно использовать дополнительные насадки: параллельный упор – для обработки края детали или уголков, а также втулку для копирования, которая позволяет делать рез по шаблону.

С помощью этого инструмента можно обрабатывать ламинированные или покрытые шпоном детали, выбирать пазы, делать закругление углов, пригонку заготовок, и неглубокие вырезу под декорирование. Рекомендуется применять триммер для использования в мастерских, в которых требуется ежедневная работа по обработке кромок.

Окантовочный фрезерИсточник www.rucne-naradie.sk

Ламельный

Корпус такого инструмента имеет горизонтальный корпус и по своей форме конструкции похож на болгарку. В нижней части он имеет механизм для работы, а над ним крепится широкая рукоять. Эту модель оснащают дисковой фрезой для врезки в дерево. Для работы требуется надавить инструментом на материал, чтобы погрузить резец внутрь. Таким образом, можно сделать специальный паз для крепления овальных деталей (ламелей).

Рекомендуется работать ручным фрезером этого типа для выборки пазов или подрезки деталей. Этот станок не подходит для редкого использования, так как его приобретение себя не окупит. Поэтому следует выбирать такую модель для частого применения в мастерских, для которых он необходим каждый день.

Ламельный фрезерИсточник laukar.com

Присадочный

Такой тип фрезерного инструмента по форме и конструкции имеет сходство с ламельным, но в его механизме есть существенное отличие. Для работы эта модель использует 2 спиральные фрезы, которые работают по принципу дрели. С их помощью делается точное соединение деталей, так как они врезаются в материал на определённом расстоянии друг от друга. При погружении наконечники вырезают пазы, в которые можно устанавливать шканты.

Эту разновидность инструмента применяют в производстве мебели для соединения деталей, участки крепления которых нужно сделать невидимыми. Фреза для этого инструмента может быть дюбельная или шкантовая. С их помощью можно вытачивать отверстия для разъёмных и не разборных соединений.

Присадочный фрезерИсточник harrer.at

Ротационный

Этот вид инструмента по принципу работы похож на штанговый, но имеет меньший размер и зауженный корпус, как у окантовочного. Его можно использовать для работы по дереву или с керамической плиткой. Также он способен обрабатывать гипсокартонные перекрытия, ДСП, пластик и мягкие виды металла. Его скорость оборотов достигает 30 тыс. в минуту из-за чего есть возможность работы с твёрдыми материалами.

Маленький размер устройства даёт возможность работы ручным фрезером по дереву с помощью одной руки, так как масса у него небольшая. При замене резца, можно установить алмазный стержень или фрезу для работы с керамикой. С помощью данного вида инструмента, если он оснащён регулировкой оборотов, выполняются работы по материалам различной плотности, например, резка отверстий или обработка кромок.

Ротационный фрезерИсточник allegroimg.com

Основные типы насадок

Существует множество насадок для работы по дереву ручным фрезером:

Кромочные. Снабжены подшипником, позволяющим задать расстояние от кромки детали до ножа. Используются для создания как фигурных, так и ровных краев у деревянных деталей.
Пазовые (спиральные, галтельные, ласточкин хвост, фасонные). Позволяют вырезать выемки и пазы.

Существуют как простые, так и наборные фрезы, собираемые из двух и более режущих элементов. Используя наборную фрезу, можно реализовать требуемую форму изделия.

Помимо формы, насадки для ручного фрезера отличаются толщиной, высотой, а также взаимным расположением ножей, что позволяет подобрать режущие элементы под любую задачу.

2 Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и , но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Основные типы насадок

Основные типы Для фрезерной работы используются торцевые фрезы с диаметром хвостовика 6,8 или 12 мм.

Они продаются поштучно или в наборах, включающих в свой состав наиболее востребованные виды фрез.

Встречаются наборы с хвостовиками на 7 мм, но под них сложно отыскать цангу. В зависимости от назначения и формы реза фрезы бывают кромочные и пазовые. К кромочным относятся:

Профильные;
Конусные;
Калевочные (калевка, четвертьвалик);
Дисковые;
Галтельные.

Общим признаком кромочных фрез является наличие подшипника, играющего роль упора. К пазовым фрезам относятся:

Прямоугольная (прямая);
Галтельная;
«Ласточкин хвост»;
V-образная.

Пазовые фрезы не имеют упорных подшипников и позволяют выполнять рез как на кромках, так и на пласти. Существуют прямые фрезы с подшипником в верхней части, сразу над режущими кромками. Обычно его диаметр соответствует размеру режущей части, что позволяет резать криволинейные фигуры по шаблону. Такие фрезы называются обгоночными. В состав стандартных наборов они не входят, при необходимости их надо приобретать отдельно. Практически все фрезы выпускаются в нескольких типоразмерах. Для изготовления углубления нужного размера надо подобрать фрезу соответствующего диаметра или профиля.

Правила работы с ручным фрезерным инструментом

Работа с электроинструментом требует особых правил, тем более, когда имеются быстро вращающиеся элементы. Кроме этого, в результате работы образуется стружка, которая разлетается во все стороны. Несмотря на то, что большинство моделей оборудованы защитным щитком, это не защищает в полной мере от потока стружки. Поэтому, работать с таким инструментом лучше в защитных очках.

На фото представлена модель, где подключается пылесос для отвода стружки.

Общие требования

Если выполнять основные требования безопасной работы с электрическим ручным фрезером, то конечный результат порадует качеством работы и безопасным исходом. Вот эти условия:

Следует всегда использовать только острый инструмент. Насколько острая фреза можно судить по качеству обработки поверхности. К тому же, в таких условиях начинает сильно греться мотор.
Материал, который требуется обработать, должен быть надежно закреплен, иначе нормальной работы не будет.
Не рекомендуется снимать всю поверхность за один проход, так как это увеличивает нагрузку на фрезу и на инструмент (двигатель). Это влечет за собой снижение скорости обработки, а значит и к снижению качества. Поэтому, если глубина приличная, то лишнее лучше убрать за несколько раз.
Заменяется фреза только на обесточенном агрегате, причем одного отключения выключателем мало. Необходимо вытащить вилку из розетки.

Требования не очень сложные и вполне выполнимые, а игнорировать их, значит подвергать себя опасности

И еще одно, не менее важное – это умение держать в руках фрезерный инструмент и чувствовать, как он работает. Если чувствуются серьезные вибрации, то нужно остановиться и проанализировать причины

Возможно, что фреза затупилась или попался сучок. Иногда требуется правильно установить скорость вращения фрезы. Здесь можно поэкспериментировать: или добавить обороты или их уменьшить.

Принцип работы оборудования

Принцип работы во многом зависит от вида выбранного инструмента. Большое распространение получил вертикальный фрезер по дереву, который можно считать универсальным инструментом, подходящим для самых различных случаев применения. Ручной фрезерный станок по дереву обладает следующими особенностями:

Конструкция достаточно проста, оснастка крепится на валу электродвигателя. Фреза выполняет механическую обработку поверхности за счет наличия режущей кромки.
Рассматриваемый инструмент представлен конструкцией, у которой вращение передается от вала двигателя напрямую. Другими словами, отсутствуют шестерни и ременная передача. За счет этого фрезерование ускоряется, так как раскручивание инструмента требуется немного времени.
Корпус фрезера может передвигаться по специальным направляющим относительно заготовки. Опорная платформа жестко фиксируется на основании. За счет этого возможности ручного фрезера по дереву существенно увеличиваются.

Работа ручным фрезером по дереву упрощается за счет установки специального упора, который позволяет регулировать глубину врезания фрезы. При опускании конструкции режущий инструмент плавно врезается в дерево. Перемещение фрезера по дереву может проводиться в горизонтальном направлении.

Работа ручным фрезером по дереву

Классическая конструкция состоит из следующих элементов:

Цанговый зажим, применяемый для зажима режущего инструмента.
Опорная платформа, предназначенная для базирования фрезера по дереву.
Ограничитель глубины врезания ступенчатого типа.
Ручка захвата, применяемая для управления инструментом.
Вертикальный упор.
Регулятор для указания числа оборотов.
Ручка, которая позволяет с высокой точностью настраивать глубину врезания.
Корпус с электрическим двигателем.
Ручка, предназначенная для параллельной регулировки расположения упора.
Параллельный упор.
Затяжной рычаг.
Кнопка, отвечающая за включение и выключение инструмента.
Направляющие штанги.

Устройство ручного фрезера

Производством рассматриваемого инструмента занимаются самые различные компании. Популярность бренда во многом определяет качество фрезера по дереву и его срок службы.

Что такое параллельный упор?

Параллельный упор – жизненно важное приспособление при работе с фрезерным станком, нужный для прямого смещения фрезы вдоль поверхности базы (края верстака или ровного среза детали). Упор очень крепко фиксирует деталь, что дает возможность обрабатывать кромки и пазы

Нередко при продаже фрезерного станка производитель поставляет и один из вариантов этого приспособления. Но житейские ситуации могут потребовать его доработки или даже переделки. Есть разнообразные конструкции, адаптированные для решения всевозможных задач.

В подробном описании можно найти только два реальных факта об этом функциональном приспособлении – оно играет важную роль в выполнении некоторых процессов и может прилагаться производителем в составе комплекта для ручного инструмента – например, для циркулярной пилы. Прилагаемая инструментальная оснастка для любого параллельного упора содержит:

штанги, входящие в выемки на фрезе;
крепеж, удерживающий заданное положение, опорную часть;
материалы для изготовления опорной части могут быть самыми разными – мебельная фанера, дерево, облицованное пластмассой.

Это стандартная фурнитура, изготовлением которой можно не озадачиваться, поскольку пружинные зажимы, маховики и профили можно приобрести в специализированных магазинах. С обратной стороны станины располагают маховики для регулировки зазоров с фрезой, фиксации упора на столе. При желании сделать конструкцию более функциональной и надежной можно добавить кожух для присоединения пылесоса, который сделает процесс работы чище, но добавит сложности в сборке и шума.

Небольшие доработки дают возможность делать не только прямые разрезы, но и фигурные. Деревянные бруски с одной стороной ровной, а второй – угловатой или с выемкой, вставляемые между опорной частью и кромкой материала, помогут вести станок по заданному маршруту.

Как работать фрезером

Итак, давайте узнаем, как работать ручной фрезой. Высококачественный результат будет возможен лишь при соблюдении определенных правил, а также условий работы.

В их числе могут быть следующие требования резьбы по дереву:

Следует работать лишь с острыми инструментами, и если обработанная поверхность подгорела, ворстистая или на ней есть много мелких сколов, то фрезу стоит сразу же заменить на другую.
Заготовка должна быть хорошо закреплена при помощи струбцины или другого приспособления. Удерживать обрабатываемую деталь нельзя (в руках).
Подача фрезера должна быть неторопливой, плавной, и никаких рывков. Не стоит пытаться за один раз снять толстый слой материала, иногда лучше предварительно высверлить лишний массив, чтобы выбрать начисто небольшой остаток при помощи фрезера.
Смену режущего инструмента проводят лишь когда инструмент будет полностью отключен от сети.

Соблюдение таких требований должно стать обязательным условием работы для мастера. Чистота реза зависит не только от степени остроты, но и от того, на какой скорости происходит резка. Чем больше оборотов, тем чище будет обработанная поверхность. Для твердых материалов вроде плотной древесины или алюминия, частоту вращения стоит немного уменьшать, чтобы режущие кромки фрезы не перегревались.

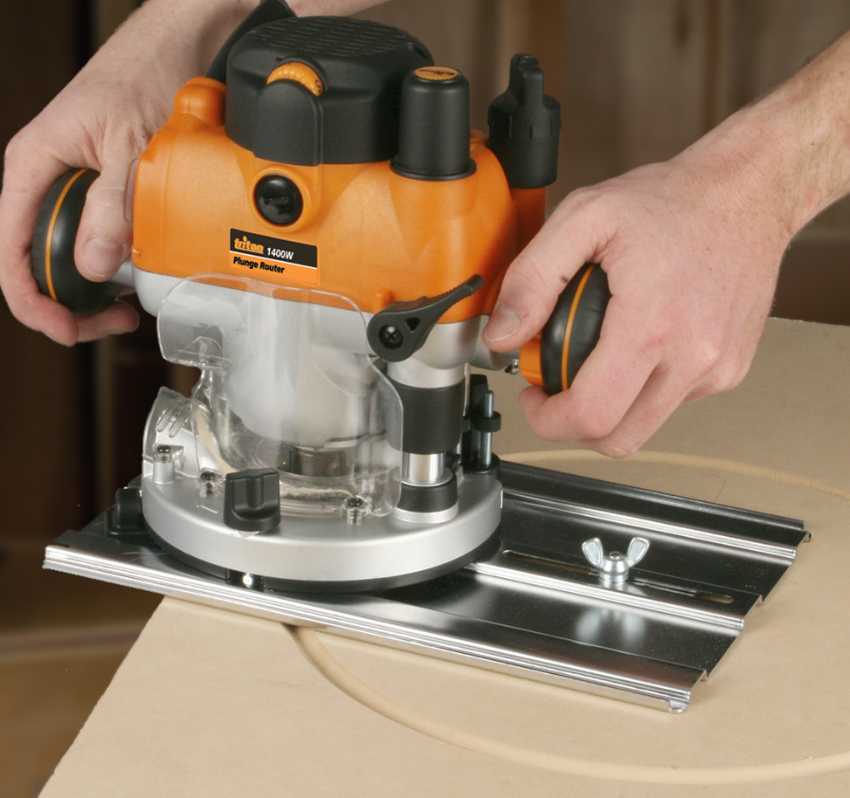

Как вырезать круг

Диаметр будет зависеть от того, как вы будете делать упор. Если опираться на основание, то диаметр должен быть увеличен в сторону радиусу платформы и фрезы, а когда упора делается на копировальное крыльцо, то диаметр будет равен сумме радиусов фрез и выпуклой внешней части кольца.

Выборка четверти

Выборку четверти при помощи ручного фреза следует выполнять несколькими способами:

При помощи параллельного упора.
С использованием кромочной фрезы с подшипником меньшего диаметра.
С упором станка платформы на ровную планку, которая зафиксирована на требуемом расстоянии.

Первый вариант используется при наличии ровной кроки и большой четверти. Второй же применяется для получения одинаковой ширины четверти, потому что регулировке подлежит лишь глубина погружения режущей части фрезы. Третий вариант дает возможность сделать четверть большого размера при необработанной или неровной внешней кромке заготовки. Широкие четверти следует делать за несколько проходов, и каждый раз потребуется передвигать упор на пару миллиметров, пока вы не достигните нужной ширины ступени

Как выбирать паз

Как работать ручной фрезой по дереву, если нужно выбрать паз? Для выборки паза используется:

Параллельный упор.
Пара планок, между которыми будет перемещаться платформа фрезера.
Планка, которая закреплена на нужном расстоянии параллельно части паза.

Для двух первых способов требуется внимание и аккуратность, потому что упор фрезерного танка возможен лишь в одну сторону. Если мастер отвлекается, то линия реза может вильнуть и пойти в сторону

Третий вариант дает возможность не только избегать таких ситуаций, но даже увеличивать ширину паза при желании. Промежуток между планками можно сделать немного больше, чтобы ширина паза была равна диаметру фрезы и величины забора. Так у вас получится сделать достаточно широкие углубления под разные мебельные детали, замки и даже конструкционные элементы.

Обработка кромочной части и работы с шаблоном

Для кромочной резьбы используются соответствующие фрезы, которые снабжены упорным роликом (он же является подшипником). Следует предварительно выровнять кромку, так как в противном случае фреза начнут копировать все неровности, и край будет неряшливым. Помимо кромочных фрез используйте шаблоны, которые дают возможность образовывать криволинейную фигуру или делать партию одинаковых деталей. Для работы применяется копировальная фреза с подшипником, и ее выдвигают таким образом, чтобы упорный ролик катался по шаблону, а режущая часть обработала кромку детали.

Параллельный упор

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.

В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.

Далее при необходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.

Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

После окончания настройки механизм фиксируют.

Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

Соединение шип-паз и ласточкин хвост

Для создания соединения шип-паз существует множество сложных приспособлений. Но если производство изделий из дерева поставлено не на поток, то соединение шип-паз при помощи ручного фрезера можно сделать простым способом.

Деталь, на которой будет вырезаться шип, должна иметь уже чистовой размер. Делая разметку, следует добавить к длине детали длину шипа. К примеру, для ножек столов и стульев будет достаточно длины шипа 30-40 мм, а для дверей – 55-70 мм. С помощью угольника сделайте разметку на краю заготовки.
Возьмите ножовку по металлу и сделайте небольшие пропилы (это будут плечи шипа).
Подготовьте фрезу “бочонок” и закрепите ее в цанге аппарата. С ее помощью будет создаваться шиповое соединение.
Закрепите заготовку на верстаке, а перпендикулярно ей закрепите вторую деталь такой же толщины (будет выполнять роль опоры для подошвы фрезера).
Далее, необходимо выставить величину вылета фрезы относительно площадки агрегата. Если шип будет располагаться точно по центру заготовки, то вылет инструмента должен быть таким, чтобы после переворачивания детали и второго прохода у вас получилась толщина шипа, соответствующая ширине паза. Ширина паза, в свою очередь, зависит от диаметра пазовой фрезы. Вот от этого размера и следует начинать расчет всего соединения.
После того, как вы определились с глубиной погружения инструмента и выставили ограничитель, можно приступать к выборке шипа. Включите агрегат и начинайте фрезеровать заготовку, но поэтапно, углубляясь каждый раз в материал на 3 мм.
Когда требуемая глубина будет достигнута, остановите аппарат и переверните заготовку.
Продолжайте выборку шипа методом, описанным выше. В результате вы получите шип прямоугольного сечения. Но, так как паз будет иметь по краям закругление от фрезы, то и на шипе потребуется срезать углы. Сделать это можно ножом или на точильном станке.

Как выбирается паз, было подробно рассмотрено выше. Если требуется сделать шип-паз по всей длине или ширине заготовки, то скруглять углы шипа не потребуется.

Чтобы изготовить шиповое соединение ласточкин хвост, используют специальное приспособление.

На фрезере устанавливается пазовая фреза “ласточкин” хвост, а также копировальная втулка, имеющая бортики, для лучшего позиционирования в прорезях шаблона.

После зажатия шаблона и заготовки проводится фрезерование по общим правилам.

Пазо-шиповое соединение также используется при изготовлении вагонки. Только, чтобы сделать вагонку, необходимо иметь комплект из 2-х фрез. Одна фреза выбирает паз на кромке детали, а другая – делает шип.
