Вентиляционный выход для металлочерепицы

Способы обустройства вентиляции

Обеспечить кровле вентилирование можно разными способами. Выбор варианта обустройства зависит от архитектурного решения проектировщика.

Аэраторы

Установка кровельных аэраторов – это самый распространенный вариант. Аэратор представляет собой деталь из небольшого отрезка трубы с плоским основанием для установки на поверхности и зонтиком, закрывающим верхнее отверстие трубы от попадания осадков. Внутрь помещен защитный фильтр.

Кровля с аэраторамиИсточник mtlarena.ru

Аэраторы можно устанавливать по различным схемам. Вариант расположения этих устройств зависит от типа кровли и степени влажности в регионе. Обычно аэраторы располагают возле конька. Можно установить их точечно. Специалисты считают, что самым эффективным является монтаж непрерывного желоба аэраторов, протянутого по всему ребру крыши. Желательно устанавливать вентиляцию данного типа одновременно с обустройством вентиляционной системы всего здания.

Преимущество аэраторов в том, что они не нарушают дизайн дома. Кроме того, при их применении кровельное покрытие не должно быть герметичным, то есть его можно укладывать без применения специальной ленты и монтажной пены.

Вентилируемый карниз

Использование вентилируемого карниза обеспечивает доступ воздуха в подкровельное пространство. В результате кровля хорошо проветривается, к тому же лучше работает вся вентиляционная схема здания. Карниз для проветривания крыши может быть обустроен разными способами:

  • использование софитов для подшивки кровли;

  • установка вентиляционных решеток;

  • установка над карнизными свесами специальных элементов с продухами.

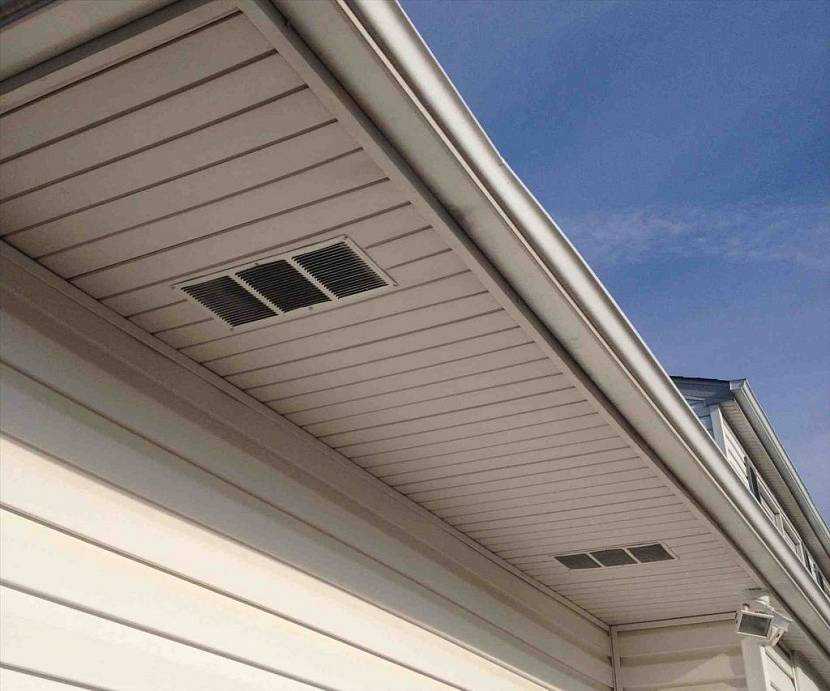

Вентиляционная система с вентилируемым карнизомИсточник aihara-company.com

В местах установки каналов вентилирования карниза не прокладываются утепляющие материалы. Для их защиты от осадков применяются элементы водосточной системы и снегозадержатели.

Слуховое окно

Вентилирование при помощи слухового окна, это тоже достаточно распространенный вариант. Вентиляция крыши дома данным способом кроме всего прочего способствует повышению эстетичности фасадов

По форме окна могут быть различными, и важно еще на этапе проектирования продумать такой вид окон, который будет соответствовать общей стилистике здания.

Слуховые окна, это достаточно дорогостоящие в строительстве элементы крыши. Но у них есть свои неоспоримые преимущества – высокая эффективность как вентиляционной системы и эстетичный внешний вид.

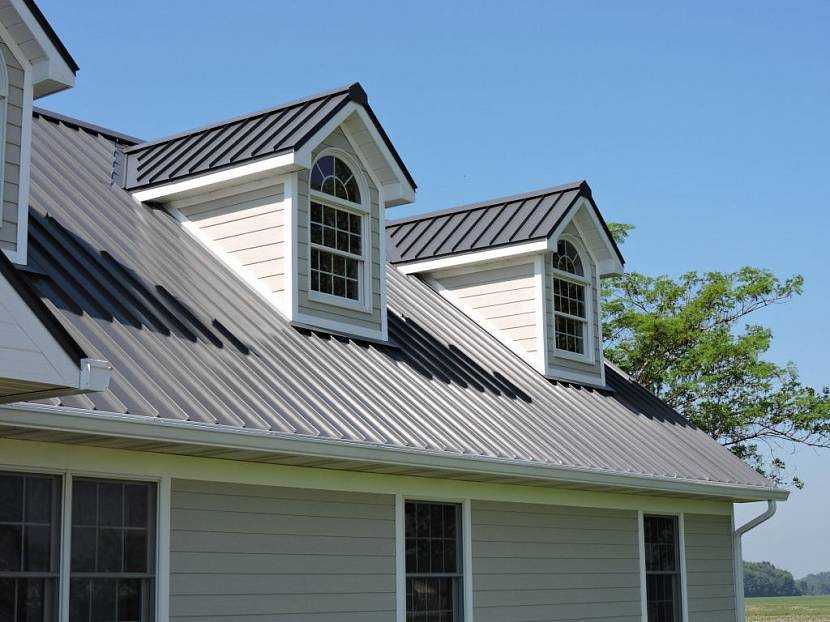

Мансардная кровля со слуховыми окнамиИсточник lestnitsygid.ru

Устройство вентиляции крыши из металлочерепицы

Вентиляция подкровельного пространства создает благоприятный микроклимат, влияет на продолжительность срока службы деревянных конструкций крыши и металлочерепицы.

Грамотно устроенная система вентиляции обеспечивает постоянный приток воздуха и его вывод, избавляет владельца дома от многих проблем.

Отсутствие движения воздуха становится причиной повышенной влажности чердачного или мансардного помещения, плесени на стенах и конструктивных элементах кровли, их гниения и коррозии.

В подкровельном пространстве в той или иной степени всегда присутствует конденсат и влажные пары, образующиеся из-за разницы между теплым воздухом в доме и холодным на улице, дефектов теплоизоляции, негерметичности пароизоляционных покрытий.

Функциональное назначение

  • удаление конденсата и влаги из подкровельного пространства;
  • проветривание кровельного пирога;
  • удаление теплого воздуха при нагреве черепицы.

Вентиляция кровли из металлочерепицы обеспечивает постоянное выведение насыщенного влагой воздуха, сохраняя элементы стропильной системы и утеплитель (при его наличии) в сухом виде.

Проветривание кровельного пирога избавляет утеплитель от влажных паров, сохраняет его теплоизоляционные свойства. Для этого между слоями делаются вентиляционный зазор, который обеспечивают постоянную циркуляцию воздуха и просушку утеплителя.

В летний период металлочерепица достаточно сильно нагревается и для поддержания комфортной температуры необходим постоянный воздухообмен и выведение горячего воздуха из-под кровли.

В зимний период теплый воздух под кровлей, становиться причиной образования наледи и сосулек, поэтому его своевременное удаление не менее важно. Читайте как устроен пирог кровли под металлочерепицу

Способы проектирования

Организация системы вентиляции в доме начинается на этапе его проектирования. Чаще всего применяют непрерывное и точечное проветривание.

Непрерывная система – обеспечивает доступ воздуха через отверстия-продухи, расположенные под карнизным свесом (закрываются софитами) и вывод его через конек.

Это эффективная схема для простых двускатных крыш, подкровельное пространство которых не имеет препятствий для циркуляции воздуха. При ее правильной организации создается естественная тяга, наподобие печной. Она обеспечивает непрерывный естественный приток воздуха.

Важно обеспечить баланс между объемом поступающего и исходящего воздуха. При нарушениях в работе системы, влажный воздух остается под кровлей

Это приводит к негативным последствиям: плесень, грибок, ржавчина.

Точечная вентиляция (аэраторы) – применяется в дополнение к непрерывной системе, на крышах сложной формы и при наличии мансардных окон.

На кровлю из металлочерепицы устанавливают металлические или пластиковые аэраторы в виде трубы с колпаком (от попадания осадков). Для их монтажа к металлочерепице используют проходные элементы, обеспечивающие герметичный выход трубы через кровельное покрытие.

Частота установки аэраторов рассчитывается индивидуально, в зависимости от сложности конструкции крыши и наличия мансардных окон.

Подведем итог

Для простых двухскатных крыш непрерывная приточно-вытяжная вентиляция является идеальным вариантом, работающим практически без сбоев.

Если крыша имеет сложную форму, присутствуют мансардные окна – в подкровельном пространстве для свободного прохождения воздуха возникает множество препятствий, появляются «застойные» места. В данном случае рекомендуется совмещать непрерывную вентиляцию с точечной, устанавливая аэраторы.

Важно правильно спроектировать и установить вентиляционные системы – от их правильной работы зависит срок службы крыши и комфорт проживания в задании

Что такое вентиляция на чердаке и зачем она нужна

Воздухообмен в подкровельном пространстве важен в любое время года. Летом вентиляция помогает избежать перегрева дома от раскаленного на жаре кровельного покрытия, особенно если последнее выполнено из металлических материалов.

Зимой исходящие от дома тепло и влага способствуют образованию инея и, как следствие, сырости. Без интенсивного проветривания этой проблемы не избежать.

Если вдобавок к отсутствию вентиляции недостаточно качественно выполнен теплоизолирующий слой, зимой кровля может нагреваться до плюсовых температур, приводя к подтаиванию нижнего слоя снега и образованию ледяной корки и сосулек в период оттепели.

Без воздухообмена в пространстве под кровлей нарушается микроклимат во всем доме: в солнечные летние дни жилые помещения будут быстро нагреваться, а с осени до весны под обшивкой будет скапливаться конденсат. Соответственно без выхода пара, который образуется в результате жизнедеятельности жителей дома, влажность будет повышаться и в комнатах.

Но главная опасность отсутствия воздухообмена в том, что деревянные элементы крыши будут изнашиваться значительно быстрее отведенного им срока. Влага способствует ускоренному процессу гниения, поражениям грибком и плесенью.

Поэтому без проветривания подкровельного пространства не обойтись

Кроме этого важно, чтобы воздухообмен был эффективным.
Что необходимо учесть при обустройстве вентиляции на чердаке:

  • Площадь отверстий должна соответствовать площади чердака. Идеальное соотношение 1 к 500 (1 кв.м. вентиляции на 500 кв.м. пространства).
  • В воздухообмене должно быть задействовано все внутреннее пространство крыши. Если в отдельных участках воздух будет застаиваться — образуется конденсат или иней.
  • В системе вентиляции должно быть два канала: через один воздух поступает, через другой выходит на улицу.

Самый сложный этап работы — это расчеты. Слишком большое количество или размер вентиляционных отверстий не менее плохо, чем недостаток площади продухов. Эту задачу лучше всего поручить специалистам.

Вентиляция фальцевой кровли

Фальцевая крыша, как и все остальные виды кровель, нуждается в нормальной циркуляции воздуха в подкровельном пространстве. И это обеспечивают с помощью зазора между покрытием и теплоизоляционным слоем не менее 50 мм, для чего собирают обрешётку из бруса 50х40 или 50х50 мм. К тому же утеплитель для большей надёжности защищают пароизоляционной плёнкой.

Для вывода влаги из вентзазора на крыше монтируют выход вентиляции для фальцевой кровли на расстоянии от конька не более чем 0,6 м.

Выход вентиляции для фальцевой и мягкой кровли используется для отвода влаги из вентзазора

Уложенная по всем правилам и хорошо проветриваемая фальцевая кровля прослужит около 25 лет без капитального ремонта.

Расчёт карниза крыши из металлочерепицы

Расчёт количества кровельного материала для карниза, как правило, не производится отдельно и рассматривается в контексте подсчёта общего расхода материала на скат крыши. Если же необходимо рассчитать отдельно расход металлочерепицы на обустройство карниза, то нужно учитывать, что нахлёст следующего по высоте листа равен 130 мм. Нахлёст соседних листов между собой равен 80 мм, что при стандартном размере металлочерепицы 1180 мм, даёт полезную ширину 1100 мм. Выбор длины листа зависит от пожеланий заказчика, но стандартные размеры составляют:

  • 480 мм;
  • 1180 мм;
  • 2230 мм;
  • 3630 мм.

С учётом нахлёстов полезную площадь можно рассчитать по представленным табличным данным.

Таблица: эффективная площадь листа металлочерепицы

Стандартнаядлина, мм Полезнаяплощадь, м2
480 0,528
1180 1,155
2230 2,31
3630 3,85

Определить необходимое для карниза количество кровельного материала можно путём расчёта по формуле Sk= Lк.с. ∙ (Lд + 2 ∙ Lф.с.), где:

  • Sk − площадь карниза;
  • Lк.с. − длина карнизного свеса;
  • Lд − длина дома;
  • Lф.с. − длина фронтонного свеса.

Важно учитывать припуск, необходимый для раскроя листов, особенно при скатах сложной формы. Его обычно выбирают в пределах от 10 до 20% от площади ската в зависимости от конфигурации крыши. Остальные элементы карнизных свесов рассчитываются следующим образом:

Остальные элементы карнизных свесов рассчитываются следующим образом:

  1. Размеры кобылок зависят от длины карниза и количества стропил, а крепёжные элементы подбираются в зависимости от способа фиксации и рассчитываются индивидуально для каждой крыши.
  2. Длина и ширина лобовой доски подбираются так, чтобы она закрывала свесы стропил.
  3. Длина карнизной планки подбирается с учётом нахлёста в 5–10 см и равна длине ската с фронтонными свесами. Отделочный материал для карнизного короба рассчитывается в зависимости от длины карниза и расстояния от лобовой доски до стены здания с учётом монтажа крепёжных планок различного назначения (F- и J-планки).

Отдельно нужно остановиться на подсчёте количества кронштейнов для желобов водосточной системы. Производители на основе нормативов по СНиП рекомендуют устанавливать их через 50–70 см с соблюдением уклона 3–5 мм на погонный метр жёлоба.

Кронштейны под желоба в зависимости от типа системы крепятся к лобовой доске или к первой доске обрешётки

Устройство вентиляции кровли из металлочерепицы

Система вентиляции кровли состоит из следующих конструктивных элементов:

  • карнизные продухи;
  • вентилируемый конёк;
  • кровельные аэраторы;
  • разжелобок.

Рассмотрим каждое из устройств более детально.

  1. Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:
    • точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;

    • щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.

  2. Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.

  3. Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.

  4. Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.

Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.

Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора

Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.

Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз

Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:

  • следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
  • в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
  • цвет аэратора желательно подбирать под цвет металлочерепицы;
  • чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
  • материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).

Виды и устройство вентиляции кровли из металлочерепицы

Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.

Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.

Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:

Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.

Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.

Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.

Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.

Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.

В зависимости от конструкции вентиляции, различают несколько ее разновидностей.

Карнизный продух является своеобразным входом для воздушных потоков.


Один из вариантов карнизного продуха

Может быть двух типов:

  1. точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
  2. щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.

Вентилируемый конек представляет собой вентиляционный выход.


Схема работы вентилируемого конька

Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.

Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.

Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.


Кровельный аэратор

Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.

Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.

Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.

С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.

Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.

На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.

Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.

Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.

Необходимо ли соблюдение норм и правил «Кровли»

Теоретически соблюдать этот документ надо обязательно. Потому что он является государственным законодательным актом. С практической стороны не все его пункты полезны в плане строительных технологий, особенно тех, которые появились относительно недавно. Поэтому даже приемные комиссии нередко ведут приемку возведенных зданий и сооружений с позиции здравого смысла.

К тому же надо добавить, что СНиП «Кровли» – это сложный в структуре документ, в котором могут разобраться опытные проектировщики и строители. При этом в нем в основном учтены нормативы, касающиеся плоских крыш большепролетных зданий. Частным застройщикам этот узаконенный документ ни к чему. Сооружение кровли они должны вести по чертежам, которые разрабатывают проектировщики. Если таковых нет, то по рекомендациям, которые дают производители кровельных материалов.


Приемные комиссии нередко закрывают глаза на несоответствие проектуИсточник legkovmeste.ru
