Схемы разводки системы отопления. что выбрать?

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

Распределительный щит

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

  1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
  2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
  3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
  4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
  5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

  1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
  2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
  3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
  4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
  5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

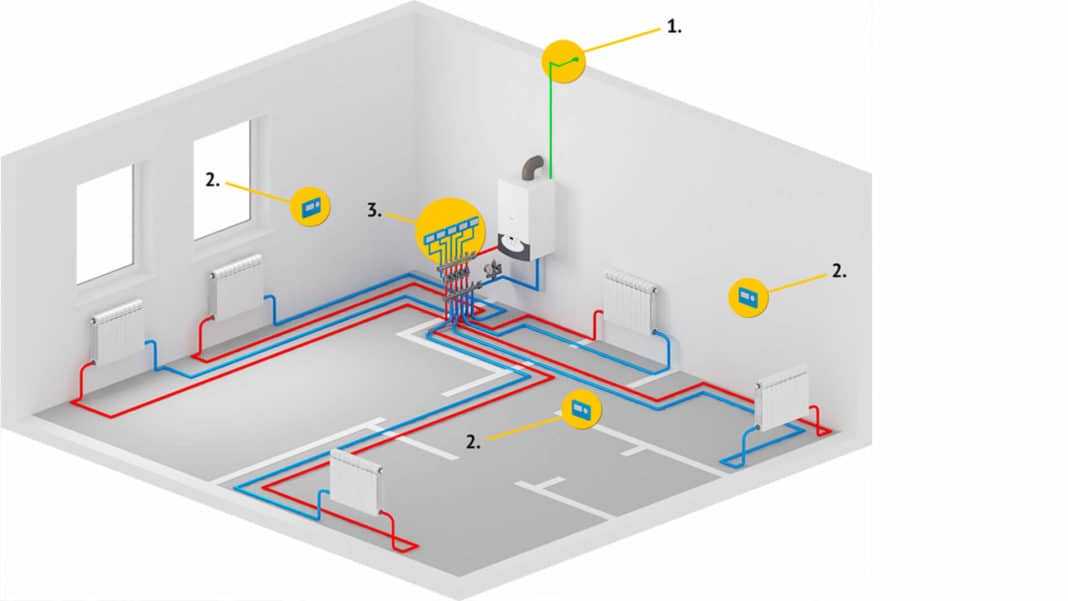

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

  • установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
  • выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
  • подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
  • сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

  • прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
  • свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Лучевая разводка и теплый пол

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.

Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе.

Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:

  • на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
  • сверху укладывается трубы по петлеобразной схеме;
  • перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
  • финишным слоем выступает стяжка или настил.

Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.

При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.

Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности

При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы. Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб)

Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам

Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.

Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя. Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой

Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.

Коллекторная система и теплые полы

Но подобный вариант обогрева имеет особенности конструкции, что необходимо учитывать на стадии проектирования теплоснабжения строения:

  • на всех контурах коллекторы в обязательном порядке снабжают термостатическими клапанами и приборами, регулирующими расход теплоносителя;
  • при реализации схемы разводки труб для системы теплого пола используют термостатические головки и электротепловые приводы. Благодаря данным приборам конструкция пола с обогревом немедленно реагирует на изменение температуры воздуха в помещении, поддерживая в нем комфорт и уют;
  • при выборе типа распределительной системы нужно знать, что она может быть выполненной по стандартной или индивидуальной схеме. Профессионалы советуют отдавать предпочтение второму варианту. В индивидуальных системах тогда не только котел функционирует в нормальном режиме, но и нет значительных температурных перепадов, а топливо расходуется в экономном режиме. Теплые полы, сделанные с применением индивидуальной лучевой схемы разводки, можно обустраивать в любом здании.

Элементы

Основные

Какие обязательные элементы включает лучевая схема отопления?

Изображение Элемент отопительной системы
Розливы подачи и обратки. Они соединяют источник тепла (котел, тепловой насос, стояк центрального отопления и т.д.) с коллекторами.
Коллекторы подачи и обратки. Они соединяют с розливами подводки отопительных приборов. Каждый отвод коллектора снабжается запорно-дросселирующей арматурой — шаровым краном, дросселем или термоголовкой. Арматура делает возможными независимое отключение и регулировку каждого отдельного прибора.
Подводки. Каждый радиатор или конвектор соединяется с коллектором собственной парой труб. Как правило, подводки укладываются в стяжку, под настильный пол или в штробы.
Воздушник (кран Маевского или обычный водоразборный кран). Он ставится в верхнюю пробку каждого радиатора. Отопительный прибор монтируется выше подводки и при сбросе контура будет завоздушен.
Циркуляционный насос, создающий в отопительном контуре гидравлический напор и побуждающий циркуляцию теплоносителя. Тонкие и длинные подводки имеют высокое гидравлическое сопротивление и неспособны работать с естественной циркуляцией. Обычно насос устанавливается на обратном розливе отопления, между коллектором и источником тепла.

Дополнительные

Система отопления дома с двумя отопительными контурами с разной рабочей температурой (теплым полом и радиаторами) дополнительно включает:

Гидрострелку. Она представляет собой трубу-байпас между подачей и обраткой, позволяющую синхронизировать работу нескольких контуров и уменьшить до минимума их влияние друг на друга;

Гидрострелка синхронизирует несколько отопительных контуров с разными режимами работы.

Трехходовой термостатический смеситель, ограничивающий переток горячей воды из высокотемпературного контура в низкотемпературный.

Узел смешения теплого пола с трехходовым термостатическим клапаном (слева вверху).

Типы разводки инженерных коммуникаций

Перед проектированием разводки следует познакомиться с тем, какие разновидности таких конструкций существуют. Их всего три. Причем одна, с проходными розетками, практически не используется. Поэтому ее мы рассматривать не будем.

Тип #1. Разводка последовательного типа

Для ее реализации от стояков холодного и горячего водоснабжения выполняются отводы, ведущие к первому потребителю. От него прокладываются трубы ко второму и далее. Каждая точка водоразбора оборудуется тройником, к одному из отводов которого подключается потребитель.

В целом это очень простая схема. Использовать ее можно только там, где количество потребителей воды невелико.

Связано это с тем, что при одновременной активации сразу нескольких точек водоразбора напор в них будет слабеть, и может оказаться недостаточным для корректной работы оборудования. Это основной недостаток последовательной разводки.

Впрочем, для квартир с одним санузлом и небольшим количеством используемой сантехники такой вариант может оказаться лучшим. Значительный недостаток системы – невозможность отключения одного из сантехнических приборов для замены или ремонта.


Последовательная разводка предельно проста в реализации, но не очень удобна в эксплуатации. Впрочем, для маленьких санузлов это решение может оказаться вполне приемлемым

Достоинств у последовательной разводки намного больше. Прежде всего, это простота в проектировании и монтаже. Здесь не будет сложных схем, все выполняется очень просто.

Кроме того, такая разводка считается самым экономичным вариантом. Расход труб и других элементов будет значительно ниже, чем в других системах, затраты на монтаж тоже минимальны.


С проектированием и последующим обустройством последовательной, иначе тройниковой разводки справится даже начинающий сантехник

Тип #2. Коллекторный тип разводки

Схема коллекторного вида предполагает подключение каждого из потребителей к главной магистрали. Для этого используется специальный элемент, который называется коллектор – устройство, распределяющее потоки воды.

В более сложном варианте, а это лучше всего, каждый коллекторный отвод оснащается запорным краном. Разводку коллекторного типа можно считать наиболее удобным в использовании вариантом. Причин тому несколько.

Во-первых, отсутствие перепадов давления в системе. Все потребители получают одинаково хороший напор воды, даже если будут одновременно действовать все точки водоразбора.

Если давление в системе квартиры или  частного дома или  по какой-то причине слишком мало, можно временно ограничить подачу воды на одного из потребителей, например, на унитаз, чтобы тем самым увеличить напор у других.


Коллекторный тип разводки более удобен в эксплуатации, чем последовательный. В этом случае к каждому потребителю идет отдельная магистраль, что гарантирует отсутствие проблем с напором. Однако в проектировании и монтаже такая система оказывается более сложной

Во-вторых, возможность отключения сантехнических приборов от подачи воды, если они нуждаются в замене или ремонте.

В-третьих, надежность. По сути, к каждому потребителю идет цельная труба, безо всяких соединений и других элементов. Течь может появиться только в районе коллектора или около самого прибора. Здесь ее очень легко можно будет обнаружить. По этой причине трубы с коллекторной разводкой можно без опаски монтировать скрытым методом.

В-четвертых, удобство в использовании. Если возникла проблема с сантехническим прибором и появилась течь, к примеру, у смесителя, не нужно залезать под мойку. Достаточно перекрыть ведущий к неисправному устройству запорный вентиль на коллекторе и дождаться прихода специалистов.

Сделать это сможет даже незнакомые с сантехническими тонкостями женщина или ребенок. При этом все остальное оборудование будет исправно работать.


Профессионалы рекомендуют использовать для установки в водопроводные системы коллекторы с запорными кранами. С их помощью при необходимости можно легко прекратить подачу воды на нуждающуюся в ремонте ветку или сантехнический прибор

Однако коллекторная разводка имеет и некоторые недостатки. Прежде всего, она обойдется владельцу в большую, чем последовательная схема, сумму. Связано это с тем, что потребуется проложить ветку к каждому потребителю. На это уйдет намного больше материала.

Кроме того, потребуется установка коллекторов и запорных кранов, если распределители ими не оборудованы. Да и сама схема будет намного сложнее, чем последовательная.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Виды пластиковых труб для отопления

В настоящее время производители предлагают несколько типов пластиковых труб для автономного теплоснабжения. Разница между ними заключается в использованных материалах, которые в итоге определяют их свойства. Поэтому до того как сделать пластиковое отопление своими руками обязательно необходимо ознакомиться с характеристиками труб.

Применяющиеся виды пластиковых труб для отопления можно разделить на три типа – металлопластиковые, полипропиленовые и изделия из сшитого полиэтилена. Каждый из этих видов обладает уникальными эксплуатационными свойствами. Выбор определяется изначальными характеристиками отопления – давление, возможные перепады температур, интенсивность эксплуатации и т.д. Поэтому для изготовления качественного пластикового отопления в частном доме рассмотрим наиболее значимые параметры:

  • Температурный режим работы. Наименьшим сохранением жесткости обладают трубы из сшитого полиэтилена – деформация начинается уже при +80°С. Армированные модели полипропиленовых изделий имеют больший температурный порог – до +90°С. Лучшими показателями характеризуются металлопластиковые трубы – до +95°С;
  • Надежность соединения. Меньшим показателем надежности обладает водяное отопление из металлопластиковых труб. Зажимные соединения подвержены разгерметизации при резких скачках давления. Такими же отрицательными свойствами обладают трубы из сшитого полиэтилена. Для автономного или централизованного пластикового отопления своими руками рекомендуется использовать полипропиленовые трубы, которые соединяются методом пайки;
  • Долговечность. При соблюдении норм эксплуатации время безремонтной работы разводки пластикового отопления может составлять 20-25 лет. Однако этот показатель напрямую зависит от характеристик отопления и множества внешних факторов.

Специалисты советуют выбрать пластиковые трубы для отопления из полипропилена. Они имеют оптимальные показатели стоимости, надежности и могут быть установлены самостоятельно.

Определяющими показателями при выборе этого типа трубопроводов являются диаметр изделия и тип армирования. Для сохранения жесткости пластиковой оболочки при воздействии высоких температур при изготовлении армированных пластиковых трубы для отопления могут быть использованы следующие материалы:

  • Фольгированный алюминий. Недостатком этого вида армирования является вероятность отслоения пластика от усиливающего слоя. Это происходит при несоблюдении технологии изготовления труб;
  • Стекловолокно. Относительно новый материал, который характеризуется высокой степенью надежности. Единственным недостатком пластиковые трубы для отопления, армированных стекловолокном, является высокая стоимость.

Учитывая большое количество видов пластиковых труб для отопления как по материалу изготовления, так и по торговым маркам, при выборе нужно обращать внимание на их внешний вид и маркировку. Знание последнего позволит правильно определиться с типом пластиковых труб для конкретной системы отопления

Виды независимых греющих агрегатов

К самым популярным автономным греющим агрегатам относятся отопительные котлы, системы «теплый пол», работающие на разных видах ресурса, солнечные батареи, коллекторы и тепловые насосы. В частном доме можно обустроить любой из этих вариантов отопления или даже скомбинировать комплексную систему из 2-3 видов оборудования.

Твердотопливный котел – не самый удачный вариант отопления квартиры. Для корректной работы агрегата нужно всегда иметь под рукой большое количество греющего ресурса (дрова, уголь и пр.), а на это в стандартной городской недвижимости просто не хватит места

В многоквартирном доме дело обстоит сложнее и применение большинства вышеперечисленных отопительных агрегатов отпадает сразу по объективным причинам.

Одни виды оборудования не подлежат установке в квартире ни с технической, ни с практической точки зрения. Использование других ограничивают государственное и муниципальное законодательства, а третьи могут помешать интересам и комфортной жизнедеятельности соседей, проживающих рядом.

Водяной теплый пол – эффективный способ отопления, но для обогрева он отбирает воду из центральных коммуникаций. В результате соседские квартиры получают меньше греющего ресурса, а платят за его полный объем. Поэтому в регионах подключение водяных полов к центральным системам запрещено

Эти нюансы значительно сужают поиск подходящего оборудования, в итоге сводя его к 2-3 греющим системам. У каждой из них есть свои собственные специфические достоинства и небольшие, но значимые недостатки.

Выбор лучшего варианта происходит индивидуально для каждого случая с учетом температурных особенностей региона, площади и планировки подлежащего обогреву помещения, доступности греющих ресурсов, удельной мощности и КПД рабочих агрегатов, а также общей стоимости мероприятий по монтажу и установке.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
