Выключатель света: типы по способам коммутации и установки, места применения

Функциональность приборов

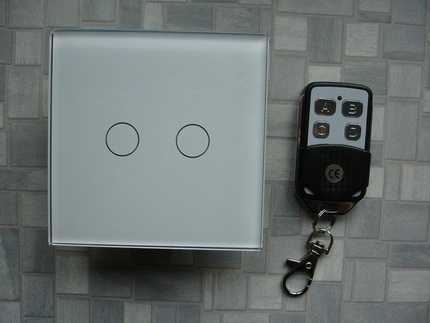

Устройство с дистанционным типом управления

Отличия приборов по функциональности необходимо учитывать, если требуется установить выключатель с дополнительными функциями. Чтобы подобрать оптимальный вариант, следует рассмотреть основные разновидности:

проходные – по принципу работы это не выключатели, а двухпозиционные переключатели, которые замыкают или размыкают необходимую ветвь электрической цепи; работают на основе трех микроконтактов, иногда срабатывают с задержкой;
перекрестные/реверсивные – предназначены для управления одним источником света из трех и более точек; например, можно включить свет в коридоре на первом этаже, а выключить на последнем, часто используются в спальнях – один рядом с дверью, другой около кровати;
световые регуляторы (диммеры) – позволяют плавно менять освещенность в помещении;
дистанционные – дополняются специальными пультами, одна из разработок системы «умный дом».

Выключатель с датчиком движения

Современные выключатели и переключатели могут включать в себя несколько различных функций одновременно. К наиболее распространенным относятся:

подсветка – позволяет быстро найти устройство в темноте, может служить своеобразным ориентиром при движении по комнате;
контроллеры – используются, если осветительный прибор расположен в одном помещении, а выключатель в другом, на корпусе, одновременно с лампочкой, включается и выключается небольшой диод;
таймер – автоматическое прерывание цепи через заданный промежуток времени, после чего свет гаснет;
датчик движения – реагирует на передвижения в комнате, позволяет сэкономить электроэнергию – не «забудет» выключиться, если в комнате никого нет;
датчик присутствия – относительно новая разработка, контролирует с помощью инфракрасного излучения, которое «проверяет» наличие человека в комнате – свет не выключится, даже если долго находиться в одном положении.

Способ установки выключателя

Устройство может быть установлено различными способами, исходя из этого их делят на два типа.

Накладные приборы. Так называются выключатели, которые накладывают на поверхность стены и закрепляют. Они характерно выступают над стеной, что может выглядеть не совсем эстетично. Накладные устройства чаще используются для работы с внешней проводкой, но могут быть подключены и к скрытой.

Приборы отличаются более простым монтажом, надежны и функциональны. В продаже можно найти интересные дизайнерские модели, предназначенные для установки в винтажных интерьерах.

Встроенные выключатели. Коммутаторы устанавливаются в подходящую по размеру полость, заранее выполненную в стене. Это значительно усложняет их монтаж, но улучшает внешний вид. Верхняя декоративная панель выключателя чуть выступает над поверхностью стены или полностью в ней утоплена. Встроенные модели предназначены для использования со скрытой проводкой, с внешней они работать не могут.

Основное назначение выключателя

Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

Выключатель: для чего он нужен

Выключателем называется коммутационное устройство, отвечающее за замыкание/размыкание электрической цепи, питающей осветительный прибор. Он всегда устанавливается в участок разрыва фазного провода. Нельзя верить малограмотным «электрикам», утверждающим, что к коммутатору должны подводиться нулевой и фазный провод. Это приведет к короткому замыканию и проблемам с проводкой.

Бытовые модели выключателей предназначены для работы с проводкой, использующей нормативную нагрузку. Подключать их к сети с другими параметрами нельзя. Каждый из коммутаторов может работать только с определенным рабочим напряжением и силой тока. Эти параметры всегда указываются в технической документации и на корпусе устройства.

Основная задача устройства – обеспечивать подачу питания на электрический прибор и прекращать ее, когда нет необходимости в использовании светильника. Выключатели выпускаются в самых разных исполнениях. Они значительно отличаются друг от друга по ряду признаков. Рассмотрим эти отличия более внимательно.

Стандартный выключатель подключается на участке разрыва фазового провода. Задача устройства — замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Применение выключателей с розетками

Одним из главных мест человеческого «обитания» является наш дом — жилище, где среднестатистический человек проводит большую часть своей жизни, не считая времени на работу, командировки и отпуск вне «любимого» дивана. Поэтому наличие электропитания в доме, квартире, комнате очень помогает и одновременно «мешает» нам полноценно жить в нынешних условиях развитого технологического общества.

Ни одно современное помещение не возможно вообразить без какого-либо выключателя, розетки, вывода под освещение и т.д. Указанные элементы являются ключевой составляющей системы энергоснабжения чего угодно. Они обеспечивают безопасный доступ к электросети.

Общая схема функционирования понятна практически каждому, но все кроется в деталях. А именно первостепенной проблемой выбора электрофурнитуры является определение назначение и технических особенностей эксплуатации готового изделия. Все они должны иметь так называемый «запас прочности» и гармонично вписываться в самые смелые дизайнерские решения интерьера помещения.

Электрофурнитура для квартиры и промышленного помещения заметно отличается эргономикой и нестандартностью дизайна. Для складских помещений зачастую применяют изделия с внешней прокладкой проводов

Не взирая на цветовую палитру при изучении разнообразной электропроводящей продукции, первое с чем необходимо определиться: назначение помещения и в зависимости от этого производит селективный отбор изделий.

Существует несколько обобщённых категорий электрической фурнитуры под определённый тип здания:

для фабрично-заводских помещений ангарного типа;
для нежилых и торговых пространств;
для офисов и аудиторий;
для жилых зданий и частных домов.

Некоторые модификации выключателей и типы розеток могут «покрывать собой» несколько групп сразу. Это качественные изделия, которые соответствуют государственным стандартам качества изделия и «парочке» сертификатов от ISO.

Аналогичный сертификат качества готового изделия можно спрашивать у любого продавца или торгового агента. Они предоставляются по требованию покупателя (+)

Если такие изделия обеспечивают безопасность и сохранность жилья, тогда однозначно не стоит на них экономить. Необходимо приобретать высококачественную электрическую продукцию не менее 3$ за изделие. Перечнем необходимых европейских сертификатов и ГОСТов обладают розетки, выключатели, адаптеры, переходники от таких производителей, как Legrand, ABB, Bticino, Merten, Schneider Electric, Berker, Gira, Jung и т.д.

Современные устройства

От простых аппаратов они практически ничем не отличаются, кроме способа включения. Совместно с ними часто используются перекрестные или реверсивные приборы. Такой комплекс выключателей применяется для управления светом из трех и более мест. В его конструкцию входят 4 контакта — по 2 на входе и выходе.

В некоторых случаях эти аппараты можно использовать в качестве простых выключателей. Популярными стали светорегуляторы (диммеры). Они отличаются способностью регулировать мощность освещения, кроме полного выключения, и представляют собой регулируемое сопротивление, которое управляется круглой ручкой и устанавливается в сеть последовательно к потребителю. Особенно удобны такие выключатели в домах с большим количеством комнат и подсобных помещений.

Не менее популярны акустические выключатели, которые срабатывают от хлопка ладонями. Единственный недостаток — нештатное срабатывание от постороннего шума.

Более популярными считаются дистанционные выключатели, позволяющие управлять светом с пульта. Обладают они большими программными возможностями не только включать и выключать свет, но и устанавливать определенную мощность освещения.

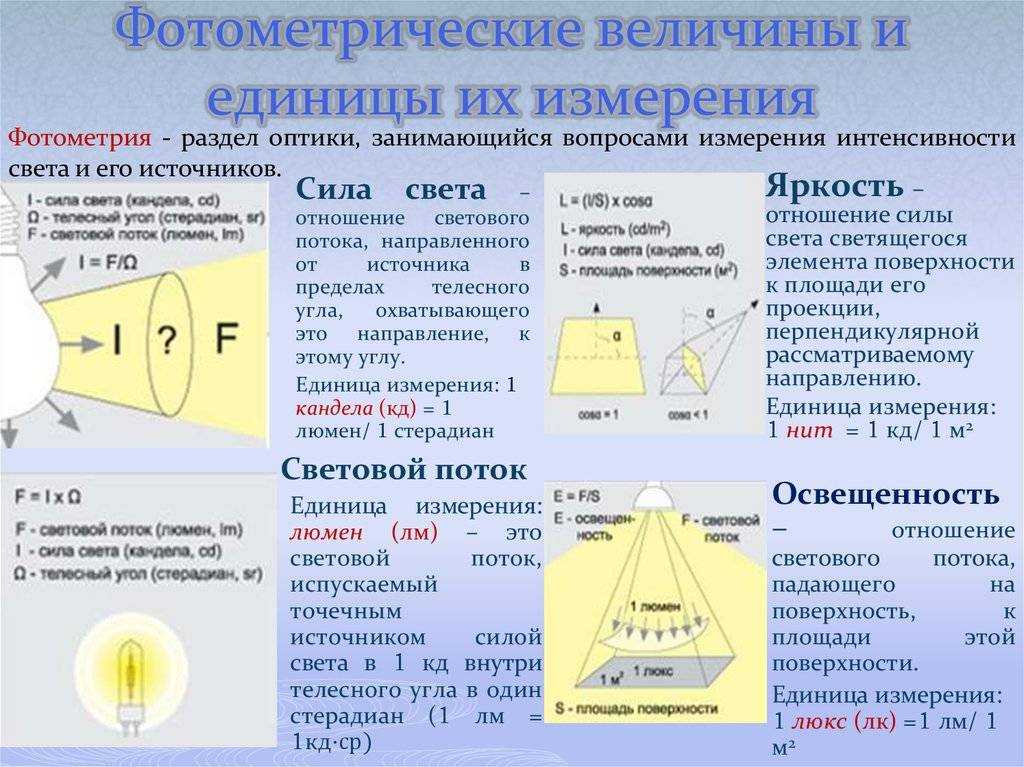

Измерение освещенности

В самом общем понимании, под освещением понимают световой поток относительно конкретной площади. Стандартные требования к естественному или искусственному освещению различны, измеряются в люксах относительно к квадратному метру, поверхности. Люмен – это единица светового потока (международное значение). Гигиенические требования к естественному и искусственному освещению различны.

Строгие измерения производят на производствах, поскольку в жилых помещениях главное условие − это безопасность, комфорт для семьи. Источником естественного света является солнце и отраженный свет луны, а искусственного — разнообразные электрические конструкции. Дополнительное — дают экраны телевизоров, мониторы компьютеров, дисплеи смартфонов и другие приборы бытового назначения.

Прибор для измерения потока света называется люксметр, который выпускается компактного размера, имеет простой базовый интерфейс. Выпускаются аналоговые или цифровые устройства, а используют их профессиональные электрики, дизайнеры, специализирующиеся на монтировке светового оборудования.

Как правило, измерения искусственного или естественного света выполняют одинаково, но величина нормы отличается

Важно следить, чтобы на прибор не падала тень, способная исказить полученные данные. Результаты измерений сверяют с нормативными значениями и выносят заключение соответствия стандартам. Показатели естественного освещения отвечают нормативным коэффициентам освещенности, измеряются в точках наиболее удалённых от окон помещения и под открытым небосводом на таком же горизонтальном уровне, выражается в процентном соотношении

Показатели естественного освещения отвечают нормативным коэффициентам освещенности, измеряются в точках наиболее удалённых от окон помещения и под открытым небосводом на таком же горизонтальном уровне, выражается в процентном соотношении.

Искусственный свет для помещения считается важным критерием, влияющим на производственные показатели, здоровье сотрудников, комфортные условия труда и отдыха.

Особенности устройств

Розетки и выключатели классифицируют по способу установки:

накладные;
встраиваемые.

Накладные устройства подразделяют на внутренние и уличные. Последний вариант отличается повышенной устойчивостью к воздействию внешних факторов.

По предназначению выделяют такие типы фурнитуры:

пылезащитная;
влагозащитная;
на дистанционном управлении (очень распространены в современных интерьерах).

С точки зрения конструктивных особенностей выключатели и розетки делят на одноклавишные, двухклавишные и трехклавишные. Также фурнитуру различают по форме, в которой она выполнена. На рынке можно найти выключатели и розетки в виде:

прямоугольника;
квадрата;
круга (круглые розетки — самые популярные);
овала;
любого другого внешнего исполнения (дизайнерские изделия).

Удобнее всего эксплуатировать фурнитуру с подсветкой. Такие выключатели и розетки оснащают световыми диодами различных цветов. Особенно часто подсветка пригождается в интерьерах детских помещений: локальное освещение помогает ориентироваться в комнате даже при полном отсутствии общего света.

Обзор розеток и выключателей средней ценовой категории

Наиболее популярная категория электроустановочного оборудования, обойти стороной которую никак нельзя. Ведь среднестатистический домашний мастер не будет приобретать выключатель или розетку за 3000—4000 руб. Именно по этой причине и производителей электроарматуры в этом сегменте достаточно много. Но, как говорится, спрос рождает предложение. А значит и подделок в этой области в разы больше.

Расскажем немного о различных моделях некоторых брендов.

Выключатели и розетки «Anam Legrand» – популярная модель известного бренда

Стоимость выключателей этой серии в каталогах начинается с 600 руб., а розеток – с 500 руб. Довольно качественные изделия, пользующиеся популярностью, несмотря на приличную стоимость. Но это, как раз, и неудивительно – фирма дорожит своей репутацией и не выпустит на рынок неликвидный товар. Если рассматривать соотношение «цена-качество», здесь розеткам и выключателям «Анам» конкурентов нет. А что же говорят покупатели об этой модели?

Это и есть «Anam Legrand» со шторками и крышкой

«Lexman» — что можно сказать об их продукции

Изделия этого производителя сочетают в себе невысокую стоимость и неплохое качество. Однако на второе место рейтинга они уходят по причине большого количества брака. Особенно часто домашние мастера жалуются на магазины «Леруа Мерлен». Непонятно, с чем это связано, но факт остается фактом. В целом же отзывы о розетках «Lexman» от покупателей приемлемы.

Электроарматура «Lexman» нравится не всем

Розетки и выключатели «Schneider Electric» и их линейка «Unica Quadro»

Вполне доступная цена этой линейки «компенсируется» простотой внешнего вида – электроарматура выглядит уж слишком по-спартански. Однако качество у покупателей нареканий не вызывает, а значит бренд можно назвать вполне достойным. Средняя стоимость на российских прилавках – от 300 до 400 руб.

Еще один производитель розеток и выключателей – «ABB» с моделью «TRELB Cosmo»

И снова слишком простые изделия. Если смотреть со стороны, не обращая внимания на логотип, то электроарматура ничем не отличается от конкурентов. Это же можно сказать и о других моделях бренда. Но в наш рейтинг производитель входит, ведь о качестве продукции, выпускающейся под этой маркой, уже ходят легенды.

«ABB TRELB Cosmo» ничем особенным не отличается

Средняя стоимость электроарматуры «ABB» — от 70 до 500 руб. И хотя многие выбирают немецкие розетки и выключатели, почитателей продукции этой марки, произведенной в России достаточно.

Типы розеток по назначению

Существует несколько типов розеток, которые имеют разное назначение:

С защитными шторками. Эта модель отлично подойдет для квартир и домов, в которых есть маленькие дети.
С выталкивателем вилки. Для удобства разработчики установили в углу розетки специальную кнопку. При ее нажатии срабатывает отталкивающий механизм и вилка, без особых усилий, вынимается. Срок службы в подобных конструкциях на несколько лет больше.
С заземлением. Стандартная розетка имеет 2 отверстия, к которым присоединяются 2 контакта электропроводки. В моделях с заземлением таковых есть 3, поэтому при включении в первую очередь соприкасаются заземленные контакты, а затем с током. Если следовать нормам электробезопасности, то в доме необходимо устанавливать исключительно розетки с заземлением.
Для уличного размещения. Нередко электричество необходимо вынести за пределы дома или строения. Но открытые розетки могут быть небезопасными

В этом случае стоит обратить внимание на модели с высокой степенью безопасности, а также крышкой. Ни атмосферные осадки, ни температурные перепады не навредят такому устройству.
Для комнат с повышенной влажностью

В квартире или доме есть комнаты с повышенной влажностью, такие как ванная и кухня. Здесь также используется электричество, но из-за высокой влажности вводить в эксплуатацию стандартные изделия нельзя. Для таких помещений подойдут модели с маркировкой IP44. Внутри есть резиновые прокладки, которые предотвращают попадание влаги к электроэнергии.

Материалы, применяемые в выключателях

Для изготовления выключателей используют два вида материалов. Первый – проводниковые, которые должны отвечать требованиям высокой коррозионной устойчивости и малого электрического сопротивления, и второй – это изоляция. Здесь, наоборот, сопротивление должно быть как можно выше, также на высоте должна быть устойчивость к теплу и химическая. А также очень важна механическая прочность, так как иногда к выключателям прикладываются повышенные усилия.

Для токоведущих частей в составе выключателей используют латунь, медь, бронзу. Эти материалы устойчивы к коррозии и имеют низкое сопротивление. Контактные поверхности очень часто снабжают напайками из сплавов, содержащих драгоценные металлы: серебро, золото, платину, родий. Это увеличивает срок службы (наработку на отказ) выключателя. Дешевые модели используют простые медные напайки с легирующими добавками.

Основание и подвижные изолирующие части изготавливают из термостойких и малогорючих пластиков с минеральными наполнителями. Дело в том, что при прохождении значительных токов и повышенного переходного сопротивления в контактах, выключатель начинает греться и это тепло не должно повредить его конструкцию. В мощных выключателях используют керамические материалы, и асбест. Корпуса выключателей изготавливают из различных материалов, в зависимости от исполнения.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

относительно высокая стоимость;
сравнительно низкая надежность;
возможность ложных срабатываний;
сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест – это оптимальный вариант использования принципа многоточечного управления.

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Какой выключатель лучше купить

Принцип работы всех выключателей основывается на замыкании и размыкании цепи. Клавишные модели являются самыми популярными, но также прочно вошли в обиход сенсорные и «умные» устройства. Совсем уж редко покупатели выбирают поворотные выключатели.

По способу монтажа выключатель может быть накладным, то есть пригодным для наружной проводки, или же скрытым – для внутреннего монтажа проводки. Некоторые модели являются универсальными и применяются в обоих случаях.

Модели со степенью защиты до IP20 могут использоваться только в помещении, так как они не защищены от воды и грязи. Для улицы нужно выбирать изделия с защитой не менее IP44 – такие не боятся осадков и ветра.

Наличие подсветки помогает быстро найти выключатель в темной комнате

Важно учитывать, что не все лампы могут работать с индикаторами. Например, светодиодные при выключенном свете продолжают тускло гореть или мерцать в паре с таким выключателем

Выбирая «умную» модель, нужно обязательно уточнить, что необходимо для корректной работы устройства. Часто в комплекте не оказывается управляющего блока, и его нужно докупать отдельно. Вообще сенсорные устройства достаточно капризные и недешевые.

Выделим типы выключателей освещения

Выключатели, как электротехническое устройство, можно классифицировать по следующим типам.

типы выключателей освещения

По механизму управления (конструкции);
По способу управления;
По управляемой нагрузке (току в коммутационной цепи);
По количеству полюсов подключения (способу подключения);
По способу монтажа;
По степени защиты корпуса;
По месту установки;
По схеме управления.

Примечание: Обратите внимание, что по всем нормативным документам (ссылки внизу статьи) установочный выключатель и контактор это два разнотипных устройства. Так же не путаем, выключатели освещения с автоматическими низковольтными выключателями (автоматами защиты)

Понимаем, что выключатель освещения и установочный выключатель, это одно и то же и в этой статье называем просто выключатель.

Устройство и разновидности выключателей света для квартиры
