Как сделать ветрогенератор из автомобильного генератора своими руками?

Детали и расходные материалы

Для изготовления маломощного (не выше 1,5 кВт) роторного ветрогенератора потребуются такие компоненты:

• 12-вольтовый автомобильный генератор;
• 12-вольтовый аккумулятор;
• преобразователь с 12 В на 220 В, рассчитанный на мощности от 700 Вт до 1500 Вт;
• металлическая цилиндрическая емкость. Можно использовать обычное ведро или достаточно объемную кастрюлю;
• реле для зарядки аккумуляторов от авто и лампочка для контроля заряда;
• кнопочный выключатель на 12 В;
• вольтметр;
• детали для резьбовых соединений;
• провода сечением 2,5 и 4 квадрата;
• хомуты для крепления ветрогенератора к мачте.

Также потребуются следующие инструменты:

• ножницы для обработки листового металла (можно заменить УШМ);
• рулетка;
• маркер;
• отвертка;
• разные гаечные ключи;
• дрель со сверлами;
• пассатижи и бокорезы.

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа.

Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт. Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется.

Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Теперь, одновременно с продолжением работ над ёмкостью, мы будем переделывать шкив генератора.

В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

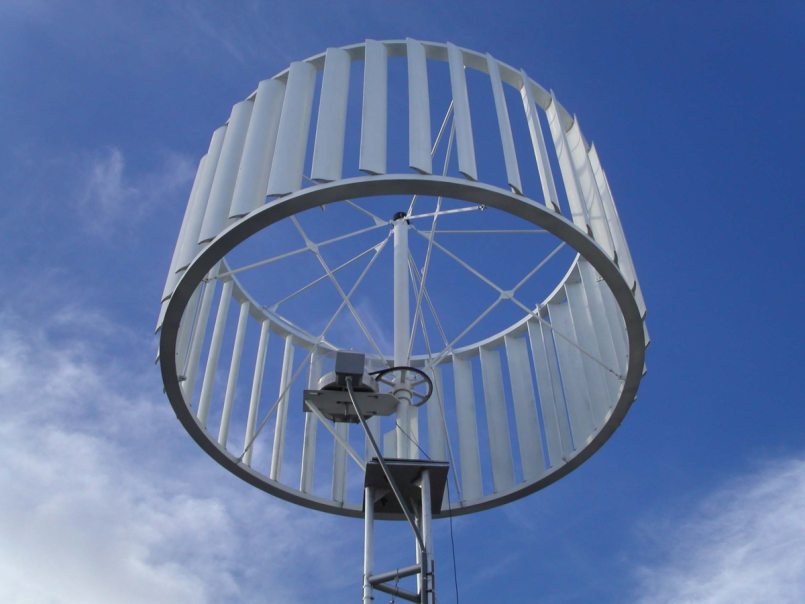

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь.

Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Этот рисунок содержит подробные рекомендации по сборке общей конструкции и общий вид устройства уже в собранном и готовом к эксплуатации виде

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность у этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Подготовительные мероприятия перед работой

Перед началом работы необходимо определиться, какое именно устройство хотите сделать, так как существует несколько видов ветрогенераторов:

• роторный;
• аксиальный, на магнитах и т.д.

Бывает два расположения оси:

• горизонтальное – самое распространённое, КПД у такого вида в 2 раза больше;
• вертикальное – устанавливается внизу, так как имеет большой вес. А ветер внизу тише в 2 раза и, следовательно, мощность устройства уменьшается раз в 8. Преимущество – в меньшем шуме и удобстве использования.

Независимо от типа конструкции, для изготовления самодельного ветрогенератора следует запастись:

• автомобильным генератором;
• вольтметром;
• реле зарядки аккумулятора;
• регулятором напряжения для переменного тока;
• материалом для изготовления лопастей;
• аккумулятором кислотным или гелиевым;
• коробкой для закрывания провода;
• ёмкостью (нержавеющая кастрюля или ведро из алюминия);
• выключателем на 12 вольт;
• электрическим трёхжильным кабелем (сечение не меньше 2,5 мм кв.);
• старой водопроводной трубой (диаметр не меньше 15 мм, длина 7 м);
• лампочкой-зарядкой;
• четырьмя болтами с гайками и шайбами;
• металлическими хомутами для крепления.

Кроме того, необходимо иметь для работы специальные инструменты:

• болгарку с дисками;
• маркер;
• шуруповёрт;
• дрель и свёрла;
• ножницы по металлу;
• набор накидных ключей;
• газовые ключи разных номеров;
• кусачки;
• рулетку.

Как работает ветрогенератор

Ветрогенератором (ветроэлектрической установкой – сокращённо ВЭУ) называют устройство, которое используя потоки ветра, преобразует механическую энергию в электрическую.

Есть три типа ВЭУ:

1. Промышленные – отличаются большой мощностью (до 8 МВт). Используются госкомпаниями или крупными промышленными организациями. Часто объединяются в единую сеть.
2. Коммерческие – средние по габаритам и выдаваемой энергии. Применяются небольшими компаниями.
3. Бытовые – устанавливаются на территории дачных участков, возле частных домов.

Общая схема работы:

• Ветер раскручивает винт установки, воздействуя на его лопасти;
• Через вал (и/или редуктор) крутящий момент сообщается генератору, который вырабатывает переменный ток;
• При помощи инвертора характеристики тока стабилизируются;
• Происходит зарядка аккумулятора, а от него запитываются потребители электроэнергии.

Ветрогенератор можно изготовить самостоятельно

Ветрогенераторы отличаются тем, что для их работы не требуется топливо, при функционировании нет отходов, не выделяются выхлопные газы. Кроме периодического технического обслуживания, ВЭУ не требуют никаких вложений финансов.

Но есть и минусы: в маловетреных регионах работа таких установок не будет эффективной.

Агрегат аксиального типа

Так как рынок насытился неодимовыми магнитами, стоимость этих изделий значительно снизилась. В результате можно на их основе собрать эффективный ветряк. Основой аксиального генератора станет ступица с тормозными дисками от машины. Перед началом работ ее необходимо очистить, проверить и смазать подшипники, а также покрасить.

Установка магнитов

Всего потребуется около 20 магнитов размера 20х8 мм. При желании можно использовать и большее количество этих изделий. Однако в такой ситуации следует руководствоваться двумя правилами:

• Если генератор будет однофазный, то число магнитов должно соответствовать количеству полюсов.
• Для трехфазного устройства следует придерживаться соотношения полюсов и катушек соответственно 2/3 или 4/3.

Магниты просто наклеиваются на диски ротора, но при этом их полюса должны чередоваться. Чтобы все сделать правильно, стоит предварительно изготовить шаблон-шпаргалку. Предпочтение следует отдать магнитам прямоугольной формы, так как при работе они создают магнитное поле по всей длине. Также следует отметить, что противостоящие магниты должны иметь разные полюса.

Выбор типа генератора

При сравнении одно- и трехфазного устройства, предпочтительнее выглядит второе. Одним из основных недостатков однофазного генератора являются вибрации, возникающие при работе. Причина их появления кроется в разнице амплитуд тока, так как его отдача происходит неравномерно. Благодаря компенсации фаз в трехфазной модели, поддерживается постоянная мощность.

Кроме этого отдача однофазного устройства примерно на 50% меньше. На этом преимущества 3-фазного генератора не заканчиваются. Так как при его работе не возникает вибрация, то шумовые показатели всей ветряной установки будут существенно ниже. При этом не стоит забывать и об увеличении срока эксплуатации, если выбор пал на трехфазную модель генератора.

Изготовление катушек

В создаваемом ветряке процесс зарядки батареи должен стартовать при частоте вращения ротора в 100−150 об/мин. Таким образом, общее число витков на всех катушках находится в диапазоне 1000−1200.Если эти цифры разделить на количество используемых катушек, то можно рассчитать число витков на каждой из них.

Следует помнить, что благодаря увеличению количества полюсов можно повысить мощность всей установки при работе на низких оборотах. На характеристики самодельного генератора серьезное влияние оказывает не только количество магнитов, но и их толщина. Общую мощность генератора можно рассчитать опытным путем. Для этого после изготовления одной катушки ее следует прокрутить в устройстве и измерить напряжение на определенном количестве оборотов без нагрузки.

Дальнейшие расчеты достаточно просты. Можно предположить, что при сопротивлении в 3 Ом на 150 об/мин на выходе получилось 27 В. Если из этого значения вычесть номинальное напряжение аккумулятора (в этом случае 12 В), получится 15 вольт. Для определения силы тока полученный результат (15 В) необходимо разделить на сопротивление катушки (3 Ом), что дает 5 ампер. Катушки необходимо между собой закрепить неподвижно, а выведенные наружу концы фаз соединяются треугольником или звездой. После сборки генератора его стоит проверить на работоспособность.

Финальный этап сборки

Высота мачты в среднем должна составлять от 6 до 12 метров, а ее основание стоит забетонировать. Ветряк монтируется на верхней части мачты и для упрощения ремонтных работ стоит предусмотреть механизм ее подъема и спуска, который будет приводиться в движение с помощью ручной лебедки.

Для изготовления пропеллера отлично подойдет труба из ПВХ с диаметром в 160 мм. Выбор формы лопастей осуществляется опытным путем, а основной задачей на этом этапе является усиление крутящего момента при работе на низких оборотах. Чтобы уберечь винт от сильных порывов ветра, его стоит оснастить складным хвостом.

Испытание генератора

Провести тест ветрогенератора можно на токарном станке. Для 125 оборотов в минуту показатель напряжения должен составлять 15,5 В, а при 630 оборотах – 85,7 В.

При нагрузке на нихромовую проволоку на 630 оборотах в минуту показатель напряжения будет равен 31,2 В, а уровень силы тока – 13,5 А.

Для целей создания ветроэлектрической установки рекомендуется использовать автогенератор как можно большей мощности. Можно использовать генератор от грузовика или трактора вкупе с аккумулятором и реле.

[su_youtube url=»https://www.youtube.com/embed/JUwfVa4BIvo»]

Устанавливать ветроэнергетическую установку желательно на возвышении или в районах, где отсутствует плотная застройка, создающая помехи ветровым потокам.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Изготовление любого ветряка предполагает наличие таких этапов как:

1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Основные проблемы и распространённые ошибки

Главной проблемой, с которой сталкиваются создатели самодельных ВЭУ, является недостаточная мощность тока на выходе. Такое возможно, если при сборке использовался слабый генератор. До начала монтажа следует тщательно просчитать электрическую схему ветрогенератора

Если же узел собирается самостоятельно – с намоткой катушек – важно правильно вычислить диаметр проволоки и количество витков

Частые ошибки, которые допускают при сборке:

1. Неправильный выбор материалов приводит либо к полному, либо к частичному разрушению. Чаще всего это происходит с пропеллером. Рекомендуется опираться на существующий опыт, полученный при создании работающих конструкций.
2. Слабое укрепление мачты грозит обрушением ветрогенератора. Большинство мастеров применяет дополнительные растяжки, которые занимают дополнительную площадь, но зато гарантируют устойчивость ВЭУ.
3. Отсутствие в генераторах механизма торможения приводит к преждевременному износу подшипников и посадочных мест, а также к перегреву всего узла при сильном ветре. В некоторых случаях возможно заклинивание вала.
4. Проблемы с электрической частью возникают при нарушении правил сборки или использовании негодных комплектующих.

Если прибор собран правильно, проблем в его работе возникнуть не должно

На ВЭУ флюгерного типа, которые вращаются вокруг своей оси, обязательно устанавливать ограничитель, который предотвратит раскручивание во время сильного ветра.

Сделать ветряк самостоятельно – посильная задача для человека, умеющего пользоваться бытовым электроинструментом. В сети есть множество схем и конструкций, среди которых можно выбрать подходящий вариант для конкретной ситуации. Возможны комбинации ВЭУ с системами солнечных батарей, это сделает домашнюю энергосистему более эффективной.

Главный плюс самодельных устройств заключаются в том, что владелец прекрасно осведомлён об устройстве установки и способен в короткие сроки модернизировать её или произвести ремонт.

Как сделать ветрогенератор своими руками: последовательность действий

Для домашнего горизонтального ветрогенератора подходит мотор от трактора. Тракторный ротор вращается до 6000 об/мин, поэтому обмотку статора перематывают под малые обороты или устанавливают механический редуктор. С учетом моторного веса в 6 кг, лучше использовать метод изменения электрообмотки, что не увеличит общую массу конструкции.

Порядок изготовления:

1. Винтовыми лопастями послужит труба из алюминия Ø 200 мм. По чертежам вырезать 2—3 заготовки.
2. Из алюминиевого листа собрать диск винта. При размахе крыла в 2 м подойдет круг Ø 150—200 мм.
3. Вырезать 6 пластин и склеить их эпоксидкой.
4. В центре диска просверлить отверстие под крепление на валу, установить шпоночный паз.
5. На диске разметить и сделать отверстия для крепления болтами в намеченных точках лопастей.
6. На основание флюгерной конструкции сгодится труба прямоугольного профиля, прикрепленная к генератору.
7. К концу профильной трубы прикрепить хвостовой флюгер.
8. В точке центра тяжести, поперек тела трубы, закрепить болт (длиной до 300 мм и Ø 30 мм) снизу гайкой, сверху контргайкой. В его середине высверлить отверстие для кабеля.
9. Прикрепить генератор на основание флюгера.
10. Закрепить механизм на мачте.
11. Пропустить провод от генератора сквозь болт внутрь трубы для нижнего вывода.
12. Конец провода пропустить через контроллер и подключить к АКБ.
13. Поднять мачту и укрепить на месте растяжками.

Для увеличения срока службы ВСУ обязательным дополнением к конструкции становятся модуль торможения и ограничитель поворота флюгера.

Инструкция сборки из автомобильного генератора

Для конструирования своими руками ветрогенератора из автомобильного генератора подойдет четырехлопастное ветроколесо. У лопастей крыльчатого типа с Ø до 1,8 м аэродинамическое сопротивление улучшено, что повышает производительность энергии. Подготовленный пропеллер крепится к генераторной оси болтами.

Чтобы электрическая схема заработала, требуется предварительная перемотка статора. Для этого избавляются от катушки возбуждения и перематывают статор тонкими медными жилами. После переделки магнитная способность ротора увеличивается и появляется мощность до 300 ватт (при ветре 10 м/с). К механизму подключают провода и соединяют их аккумуляторной батареей и преобразователем напряжения.

Особенности сборки ветрогенераторра из стиральной машины своими руками

Единственным отличием при изготовлении ветрогенератора своими руками из стиральной машины считается невозможность его применения без модернизации. Диаметр ротора, извлеченного из разобранного двигателя, уменьшают на токарном станке для соответствия с магнитами. В дальнейшем процесс сборки ничем не отличается от обычной ветроустановки на неодимовых магнитах.

Ветрогенератор своими руками из шагового двигателя

Для подзарядки небольшого аккумулятора подойдет установка, выполненная из мотора принтера. Вырабатываемый переменный ток легко преобразуется в постоянный с помощью конденсаторов и диодных мостов по схеме.

С целью снижения потери 220 В пользуются диодами Шоттка.

Такому энергоустройству хватит винта до 50 см. Для изготовления лопастей берут ПВХ трубы. Под размер вала вытачивается втулка с фланцем и насаживается на него. Механизм закрепляется винтами. К фланцам крепятся лопасти.

Питание выводится к электроплате внизу. Из шагового двигателя выходят до 6 проводов, для которых требуются токосъемные кольца. Собрав в единую цепь все элементы, приступают к тестированию.

Ветрогенератор из автомобильного генератора своими руками

Мотор каждой машины нуждается в модификации. Для изготовления ветрогенератора своими руками из автомобильного генератора обязательно перематывают катушку проводами с меньшим сечением и увеличенным количеством витков. Если не заниматься обновлением, в схеме электроцепи должен появиться редуктор (мультипликатор). В таком случае двигатель не переделывают.
